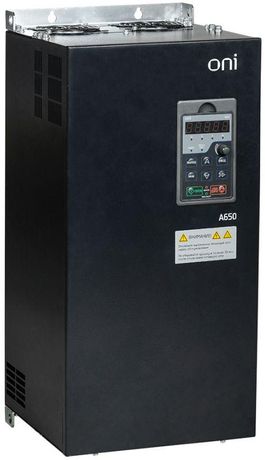

Преобразователь частоты A650 380В 3Ф 75kW 150А | A650-33E75 ONI IEK

Преобразователь частоты ONI A650-33E75 предназначен для точного регулирования скорости трёхфазных электродвигателей мощностью до 75 кВт при питании от сети 380 В. Этот аппарат особенно эффективен в системах вентиляции и насосных установках благодаря встроенному каскадному управлению до пяти насосов.

Назначение и область применения

Преобразователь частоты ONI A650-33E75 используется для плавного запуска, регулирования скорости и энергоэффективного управления трёхфазными двигателями. Подходит для автоматизации насосных станций, систем вентиляции, компрессоров и других устройств, где требуется изменение нагрузки в зависимости от потребления. Благодаря встроенной функции каскадного управления, он идеально решает задачи многоканального контроля нескольких насосов в одной системе.

Технические характеристики

• Сетевое напряжение: 380 В переменного тока, три фазы
• Номинальная выходная мощность: 75 кВт
• Номинальный выходной ток: 150 А
• Максимальное выходное напряжение: 400 В
• Максимальная выходная частота: 600 Гц — позволяет управлять высокоскоростными двигателями
• Частота входной сети: 50/60 Гц — совместим с большинством промышленных сетей
• Тип преобразователя: Непосредственный — без промежуточного звена постоянного тока
• Степень защиты: IP20 — защищён от доступа пальцев и крупных частиц, требует установки в закрытом шкафу
• Интерфейс связи: Modbus RTU — возможность интеграции в SCADA и системы автоматизации
• Способ задания параметров: ручная настройка через переднюю панель, дистанционное управление, поддержка сетевых протоколов
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Преобразователь частоты ONI A650-33E75 рассчитан на подключение к трёхфазным двигателям с номиналом до 75 кВт. Для монтажа необходима установка в электрощите с достаточным охлаждением — из-за степени защиты IP20 устройство нельзя использовать в открытых условиях. Кабели питания и двигателя должны соответствовать требованиям по сечению для тока 150 А. Разъёмы для Modbus находятся на плате управления; подключение осуществляется через клеммы RS-485. Убедитесь, что посадочные размеры устройства соответствуют габаритам вашего шкафа — внешние габариты указаны в техдокументации производителя.

Безопасность и стандарты

Преобразователь частоты ONI A650-33E75 соответствует требованиям безопасности для промышленного оборудования. Применяет принципы защиты от перегрузки, перегрева, короткого замыкания и потери фазы. Сертифицирован в соответствии с нормами ЕЭК и ГОСТ Р МЭК 61800-5-1. Обязательно соблюдайте правила заземления корпуса и используйте автоматические выключатели с характеристикой D для защиты цепи питания.

Преимущества

• Встроенная плата каскадного управления — позволяет координировать работу до пяти насосов без внешних контроллеров
• Высокая максимальная частота (600 Гц) — обеспечивает работу с высокоскоростными механизмами
• Поддержка Modbus — легко интегрируется в существующие системы автоматизации
• Гибкая настройка параметров — можно задавать режимы как с лицевой панели, так и удалённо через PLC или HMI
• Непосредственный тип преобразования — снижает потери энергии и упрощает конструкцию по сравнению с двухзвенными аналогами

Ограничения применения

• Не предназначен для работы во влажных, пыльных или взрывоопасных средах — степень защиты IP20 исключает открытую установку
• Не рекомендован для однофазных двигателей или сетей ниже 380 В
• Максимальная мощность 75 кВт — не подходит для двигателей выше этого значения даже при меньшем токе
• Требует качественного охлаждения — при работе на пределе возможна перегрузка при недостаточной вентиляции шкафа
• Отсутствие встроенного фильтра EMI — при чувствительном оборудовании рядом может потребоваться внешний фильтр

Примеры использования

• Автоматизация водонапорной станции: четыре насоса работают в каскаде, один в резерве, давление регулируется по сигналу от датчика
• Система вентиляции в торговом центре: скорость вентиляторов меняется в зависимости от уровня CO₂
• Линия подачи хладагента в холодильном комплексе: плавный пуск и снижение энергопотребления ночью
• Циркуляционные насосы в системе отопления: управление по температуре обратки через Modbus от центрального контроллера

Практические советы

• Перед первым запуском проверьте правильность подключения фаз — неверная последовательность может повредить двигатель
• Настройте параметры ускорения и замедления — слишком быстрый пуск вызывает скачки тока, слишком медленный — увеличивает время прогрева
• Для каскадного управления насосами используйте заводские профили — они уже оптимизированы под балансировку нагрузки
• При использовании Modbus укажите уникальный адрес каждого преобразователя — дубликаты вызывают сбои связи
• Регулярно очищайте воздушные каналы внутри шкафа — пыль снижает теплоотдачу и сокращает срок службы
• Запишите все настроенные параметры — при сбросе на заводские данные восстановить их будет сложно
