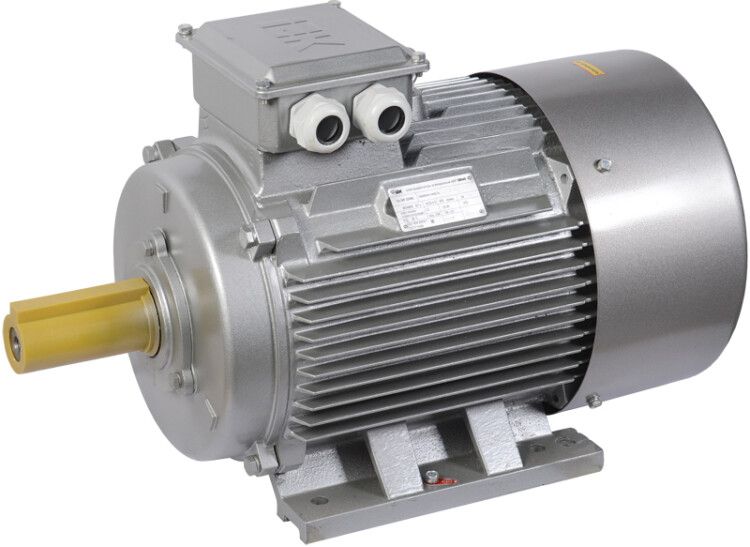

Электродвигатель АИР DRIVE 3ф 200M6 380/660В 22кВт 1000об/мин 1081 IEK DRV200-M6-022-0-1010

Электродвигатель трехфазный АИР 200M6 660В 22кВт 1000об/мин 1081 DRIVE — надёжный асинхронный двигатель от бренда IEK (ИЭК) серии DRIVE, предназначенный для постоянной работы на промышленном оборудовании с нагрузкой до 22 кВт. Модель совместима с сетью 380 В, имеет степень защиты IP55 и монтажное исполнение IM1081, что делает её подходящей для установки в условиях повышенной запылённости и влажности.

Назначение и область применения

Электродвигатель трехфазный АИР 200M6 660В 22кВт 1000об/мин 1081 DRIVE используется там, где требуется устойчивый крутящий момент при низкой скорости вращения. Подходит для привода оборудования с высокой инерционностью: насосов, вентиляторов, конвейеров, компрессоров, смесителей, затворов и механизмов подъёма. Частота вращения 1000 об/мин позволяет использовать его в системах, где не нужна высокая скорость, но важна надёжность и долгий срок службы.

Технические характеристики

• Мощность: 22 кВт — номинальная выходная мощность при работе в режиме S1 (непрерывный режим).
• Напряжение: 380 В — рассчитан на трёхфазную сеть 50 Гц; указание 660 В в названии — это напряжение при соединении обмоток звездой, при треугольнике — 380 В.
• Частота вращения: 1000 об/мин — соответствует шести полюсам, типичная для средних нагрузок.
• Ток: 44 А (при соединении “треугольник”), 25,4 А (при “звезда”) — зависит от способа подключения обмоток.
• КПД: 90% — эффективное преобразование электроэнергии в механическую работу.
• Коэффициент мощности: 0,83 — показывает уровень реактивной составляющей нагрузки, требует компенсации в крупных системах.
• Защита: IP55 — защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от струй воды из любого направления.
• Подшипники: шариковые — обеспечивают длительный срок службы при равномерной нагрузке, не требуют регулярного обслуживания.
• Климатическое исполнение: У2 — работает при температурах от -45°C до +40°C, подходит для помещений с контролируемым микроклиматом и уличных установок в умеренных регионах.
• Монтажное исполнение: IM1081 — горизонтальная установка с опорными лапами и валом, выступающим с одной стороны.
• Высота оси вращения: 200 мм — стандартный размер для крепления на раму или основание.
• Норматив: ГОСТ 51689 — соответствие российскому стандарту на асинхронные двигатели.

Совместимость и монтаж

Электродвигатель трехфазный АИР 200M6 660В 22кВт 1000об/мин 1081 DRIVE монтируется на жесткую плоскую поверхность с помощью четырёх крепёжных отверстий на лапах. Диаметр вала — стандартный для данного типоразмера (обычно 55 мм), проверьте совпадение с муфтой или шкивом перед установкой. Для подключения используйте кабель с медными жилами, сечением не менее 10 мм² (для тока 44 А). Обязательно соблюдайте порядок фаз — перепутанные фазы изменят направление вращения. Перед первым запуском проверьте свободное вращение вала и отсутствие заклинивания.

Безопасность и стандарты

Электродвигатель соответствует требованиям ГОСТ 51689 и имеет сертификат соответствия ЕАЭС. Степень защиты IP55 обеспечивает безопасную эксплуатацию в помещениях с повышенной влажностью и пылью, однако не предназначен для постоянного контакта с водой или мойки под давлением. Наличие термозащиты внутри корпуса не предусмотрено — рекомендуется использовать внешние тепловые реле или частотные преобразователи с функцией защиты от перегрузки.

Преимущества

• Высокий КПД (90%) снижает потребление электроэнергии и себестоимость производства.
• Стандартный типоразмер 200 мм и монтаж IM1081 позволяют легко заменить аналогичные модели других производителей.
• Шариковые подшипники обеспечивают бесшумную работу и минимальный износ при правильной эксплуатации.
• Климатическое исполнение У2 расширяет возможности применения в холодных регионах России.
• Гарантия 3 года — подтверждает качество сборки и материалов.

Ограничения применения

• Не предназначен для работы в взрывоопасных зонах — отсутствует взрывозащита (Ex-маркировка).
• Не следует использовать в условиях постоянного воздействия прямых струй воды, химических жидкостей или агрессивных газов — IP55 недостаточно для таких условий.
• При напряжении ниже 340 В возможен перегрев и снижение момента — необходим стабилизированный источник питания.
• Не рекомендован для частого пуска/останова более 10–15 раз в час — риск перегрева обмоток.
• Требуется внешняя защита от перегрузки — внутренней термозащиты нет.

Примеры использования

• Привод циркуляционного насоса в системе отопления здания.
• Двигатель для воздушного вентилятора в промышленной печи.
• Привод конвейера на пищевом производстве.
• Затвор привода задвижки в трубопроводе водоснабжения.
• Компрессор для пневматической системы на заводе.

Практические советы

• При подключении к сети 380 В используйте схему “треугольник” — так достигается максимальная мощность. При питании от 660 В — “звезда”.
• Перед запуском после длительного простоя проверьте сопротивление изоляции обмоток — минимум 1 МОм при 500 В.
• Проверяйте температуру корпуса через 1–2 часа после начала работы — нормально до 80–90°C при комнатной температуре.
• При замене старого двигателя сверьте не только мощность, но и высоту оси, длину вала и тип крепления — даже небольшие отличия могут помешать установке.
• Для управления скоростью используйте частотный преобразователь — он продлит жизнь двигателю и снизит пусковые токи.
