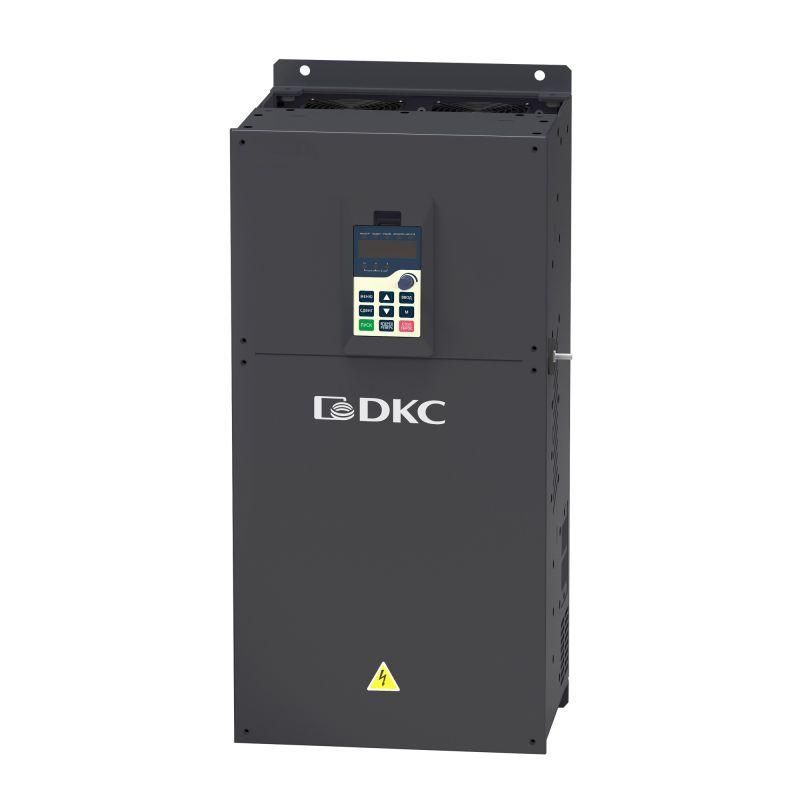

Преобразователь частоты, 3ф. питание 380В, выходная мощность 55 кВт | V2000-T0055G DKC ДКС

Преобразователь частоты 55 кВт 380В, трехфазное питание, DKC - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в системах вентиляции, водоснабжения и автоматизации производства. Модель v2000-t0055g от бренда DKC обеспечивает гибкое управление с поддержкой векторного и скалярного режимов, встроенным ПЛК и интерфейсами для интеграции в промышленные сети.

Назначение и область применения

Преобразователь частоты 55 кВт 380В, трехфазное питание, DKC предназначен для управления асинхронными двигателями мощностью до 55 кВт, работающими на постоянном напряжении 380 В переменного тока. Подходит для задач, где требуется изменение скорости вращения: насосы, вентиляторы, конвейеры, компрессоры, подъёмники. Управление позволяет снижать энергопотребление за счёт соответствия нагрузке, а не принудительного ограничения потока клапанами или заслонками.

Технические характеристики

• Мощность: 55 кВт
• Напряжение питания: 3 фазы, 380 В +-10%, 50/60 Гц
• Выходное напряжение: до 380 В, адаптивное
• Режимы управления: векторный с энкодером и без него, скалярный (V/f)
• Встроенный ПЛК: да, с возможностью программирования базовой логики
• Цифровые входы: 6 дискретных (24 В DC)
• Аналоговые входы: 2 (0–10 В / 4–20 мА)
• Релейные выходы: 2 (переключаемые контакты, до 250 В AC / 5 A)
• Транзисторные выходы: 2 (макс. 100 мА, 24 В DC)
• Аналоговые выходы: 2 (0–10 В / 4–20 мА, программируемые)
• Интерфейсы связи: RS-485 (Modbus RTU), CAN (CANopen)
• Поддержка энкодера: через дополнительную плату (не в комплекте)
• Защиты: от перегрузки, перенапряжения, недонапряжения, перегрева, замыкания, автоподхват вращающегося двигателя, токоограничение
• Управление двумя двигателями: возможно (поочередно, не одновременно)
• Автоматическая адаптация параметров двигателя: есть

Совместимость и монтаж

Преобразователь частоты 55 кВт 380В, трехфазное питание, DKC устанавливается в щите управления. Для монтажа необходимы:

• Трёхфазный ввод 380 В с автоматическим выключателем и КЗ-защитой;
• Выходные кабели к двигателю - экранированные, длина не более 100 м (при отсутствии дросселя);
• Заземление корпуса - обязательно, сечением не менее 10 мм2;
• Охлаждение: естественная конвекция, требует свободного пространства минимум 100 мм сверху и с боков;
• Панель оператора (в комплекте) подключается через специальный разъём - используется для настройки и копирования профилей.

Не допускается установка в условиях повышенной влажности без дополнительной герметизации или в помещениях с химически активной средой.

Безопасность и стандарты

Преобразователь частоты 55 кВт 380В, трехфазное питание, DKC соответствует требованиям EN 61800-5-1 (безопасность силовых приводов) и EN 61800-3 (электромагнитная совместимость). Обладает встроенными защитами, соответствующими классу IP20 - не предназначена для открытых площадок без корпуса. Все цепи управления изолированы от силовых.

Преимущества

• Гибкость управления: возможность выбора между высокоточным векторным контролем и простым скалярным режимом;
• Встроенный ПЛК снижает потребность во внешних контроллерах для простых логических задач;
• Поддержка Modbus и CANopen упрощает интеграцию в существующие системы АСУ ТП;
• Функция автоподхвата предотвращает скачки тока при запуске уже вращающегося двигателя;
• Съёмная панель оператора позволяет легко копировать настройки между несколькими устройствами;
• Автоадаптация исключает необходимость ручного ввода параметров двигателя - достаточно указать тип и мощность.

Ограничения применения

• Не подходит для однофазных сетей - требует трёхфазного питания 380 В;
• Не имеет встроенного энкодера; для закрытого контура управления нужна дополнительная плата (доступна отдельно);
• Управление двумя двигателями осуществляется последовательно - нельзя одновременно запускать два мотора;
• Максимальная температура окружающей среды +40 C - при более высоких значениях требуется принудительное охлаждение или снижение нагрузки;
• Не рекомендован для взрывоопасных зон (Zone 1/2) без дополнительной защиты в виде взрывозащищённого шкафа.

Примеры использования

• Водонасосная станция: регулировка давления в трубопроводе путём изменения оборотов насоса;
• Вентиляционная система: автоматическое поддержание уровня воздухообмена в зависимости от загрузки помещения;
• Производственный конвейер: плавный пуск и изменение скорости в зависимости от потока материалов;
• Компрессор: снижение расхода электроэнергии при низкой нагрузке за счёт понижения оборотов;
• Линия упаковки: синхронизация движения с другими механизмами через сигналы CANopen.

Практические советы

• Перед первым запуском используйте съёмную панель оператора - она позволяет проверить все параметры без доступа к ПК;
• При использовании длинных кабелей к двигателю (>50 м) установите выходной дроссель для снижения импульсных помех;
• Настройки, сохранённые на панели, можно перенести на другой преобразователь v2000-t0055g - экономит время при замене оборудования;
• Для сложных алгоритмов (например, PID-регулирование) лучше использовать внешний ПЛК, так как встроенный ограничен по объему памяти;
• Обязательно проверьте соответствие номинала двигателя - преобразователь рассчитан на 55 кВт, но не на любую модель - убедитесь, что ток двигателя не превышает 105 А.
