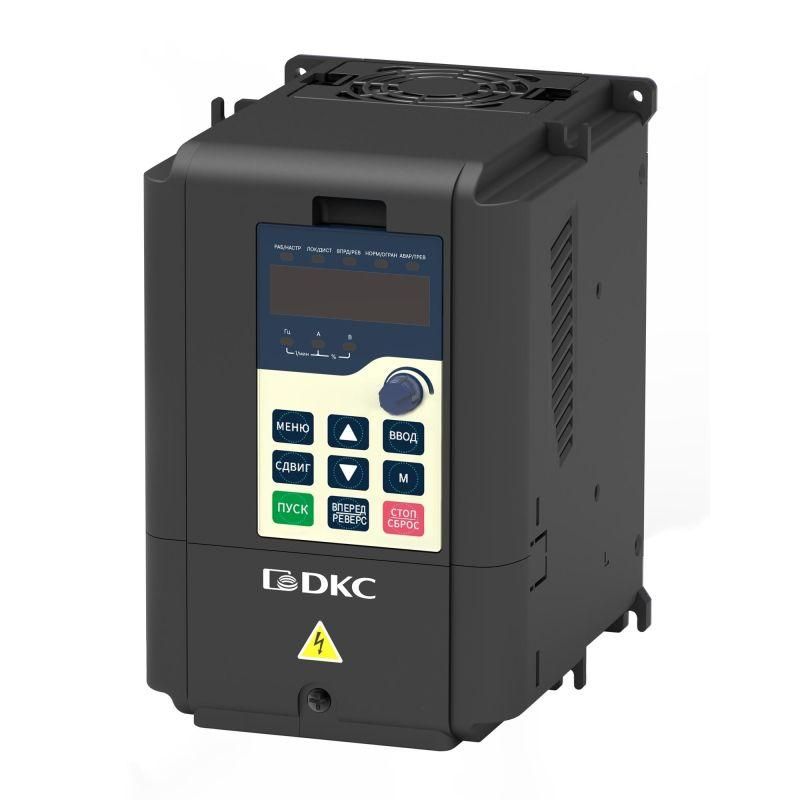

Преобразователь частоты, 3ф. питание 380В, выходная мощность 22 кВт, встроенный тормозной прерыватель и ЭМС фильтр | V2000-T0022G DKC ДКС

Преобразователь частоты 22 кВт 380В трехфазный со встроенным тормозным прерывателем и ЭМС фильтром DKC - устройство для точного управления скоростью и моментом трёхфазных асинхронных двигателей в промышленных системах. Бренд DKC предлагает эту модель (артикул v2000-t0022g) как решение для задач, требующих высокой динамики, надёжной защиты и совместимости с промышленными сетями.

Назначение и область применения

Преобразователь частоты 22 кВт 380В трехфазный со встроенным тормозным прерывателем и ЭМС фильтром DKC предназначен для управления двигателями мощностью до 22 кВт в системах с переменной нагрузкой. Подходит для оборудования, где важны плавный пуск, точная регулировка скорости и энергоэффективность: конвейеры, насосы, компрессоры, вентиляторы, станки с ЧПУ, подъёмники и ленточные транспортеры. Встроенная рекуперация позволяет возвращать энергию в сеть при торможении - снижает потребление электроэнергии и уменьшает тепловую нагрузку.

Технические характеристики

• Напряжение питания: 380 В +-10%, трёхфазное
• Номинальная мощность: 22 кВт
• Выходной ток: 45 А
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными приводами (например, шпинделями)
• Перегрузочная способность: 150% от номинала до 60 секунд - обеспечивает устойчивую работу при кратковременных перегрузках
• Пусковой момент: до 200% от номинала при 0 Гц - гарантирует запуск под нагрузкой
• Тип управления: векторное с обратной связью, скалярное, векторное без обратной связи - гибкий выбор для разных задач
• Встроенные функции: ПИД-регулятор, защита от перегрева, перегрузки, короткого замыкания, потери фазы, перенапряжения и недонапряжения
• ЭМС фильтр: встроенный класса C3 - снижает помехи в сети, соответствует требованиям EN 61800-3
• Тормозной прерыватель: встроенный - защищает преобразователь от перенапряжения при торможении двигателя
• Интерфейсы: один порт RS-485 с поддержкой MODBUS RTU и CAN
• Цифровые входы: 6, цифровые выходы: 2, аналоговые входы/выходы: 2/2 - позволяют подключать датчики, кнопки, сигналы обратной связи
• Степень защиты: IP20 - для установки внутри щита, не предназначено для открытого монтажа
• Частота сети: 50/60 Гц - работает в любых регионах
• Максимальное выходное напряжение: 480 В - совместим с большинством промышленных двигателей

Совместимость и монтаж

Преобразователь частоты 22 кВт 380В трехфазный со встроенным тормозным прерывателем и ЭМС фильтром DKC совместим с трёхфазными асинхронными двигателями мощностью до 22 кВт. Для подключения требуется соблюдение полярности фаз L1/L2/L3 и заземления PE. Кабели силовой цепи должны быть экранированными, длина не более 100 м без доп. реакторов. Управление возможно через встроенную панель или удалённую клавиатуру - до 30 метров от устройства. Интерфейс RS-485 позволяет интегрировать преобразователь в системы автоматизации (PLC, SCADA) по протоколу MODBUS RTU. Напряжение на выходе не превышает 480 В - не используйте с двигателями, рассчитанными на 690 В.

Безопасность и стандарты

Преобразователь частоты 22 кВт 380В трехфазный со встроенным тормозным прерывателем и ЭМС фильтром DKC соответствует нормам EN 61800-3 (EMC) и EN 60204-1 (безопасность машин). Встроенный ЭМС-фильтр класса C3 обеспечивает соответствие требованиям к электромагнитной совместимости в промышленной среде. Тормозной прерыватель предотвращает повреждение IGBT-модулей при рекуперации. Устройство имеет защиту от перегрева, перегрузки и аварийных ситуаций - все параметры можно настраивать через меню панели или программно.

Преимущества

• Векторное управление с обратной связью - обеспечивает точное поддержание момента даже при малых оборотах
• Высокая перегрузочная способность (150%) - позволяет работать с тяжёлыми пусковыми режимами без дополнительного резерва мощности
• Удалённая панель управления - удобно для обслуживания в труднодоступных местах
• Встроенный тормозной прерыватель - исключает необходимость внешнего резистора и упрощает сборку
• Встроенный ЭМС-фильтр - не требует дополнительных фильтров, экономит место в щите
• Поддержка MODBUS RTU и CAN - легко интегрируется в существующие системы автоматизации
• Широкий набор защит - минимизирует простои из-за аварий

Ограничения применения

• Не предназначен для работы вне закрытого электрощита - степень защиты IP20 не защищает от пыли, брызг и влаги
• Не подходит для однофазных сетей - требует трёхфазного питания 380 В
• Максимальная частота 600 Гц - не используется для сверхвысокоскоростных приводов выше этой отметки (например, турбины)
• Рекуперация возможна только при наличии активной сети - не работает в автономных системах без подключения к сети
• Не поддерживает Ethernet или PROFINET - для сложных сетевых решений нужен дополнительный модуль

Примеры использования

• Ленточный конвейер с весовым датчиком - ПИД-регулятор поддерживает постоянную скорость при изменении массы груза
• Насосная станция - плавный пуск и регулировка давления снижают гидроудары и продлевают срок службы трубопровода
• Фрезерный станок с ЧПУ - векторное управление даёт точную передачу момента на шпиндель при резке металла
• Вентиляционная система в цеху - автоматическое регулирование по температуре через аналоговый вход
• Подъёмник с противовесом - рекуперация возвращает энергию в сеть при опускании груза

Практические советы

• При монтаже в электрощиту оставьте свободное пространство вокруг корпуса - для принудительного охлаждения требуется воздушный зазор не менее 10 см с каждой стороны
• Используйте экранированные кабели для сигнальных линий и заземлите экран с одной стороны - чтобы избежать помех в работе MODBUS
• Настройте параметры тормозного прерывателя под реальную инерцию нагрузки - слишком быстрое торможение вызывает перенапряжение
• Для дистанционного управления панелью проверьте сечение проводов - при длине 30 м используйте жилы не менее 0,75 мм2
• Обязательно настройте защиту от перегрузки под конкретный двигатель - номинальный ток 45 А не всегда равен току двигателя
• Проверьте наличие фаз в сети перед первым включением - потеря фазы может привести к выходу из строя преобразователя
