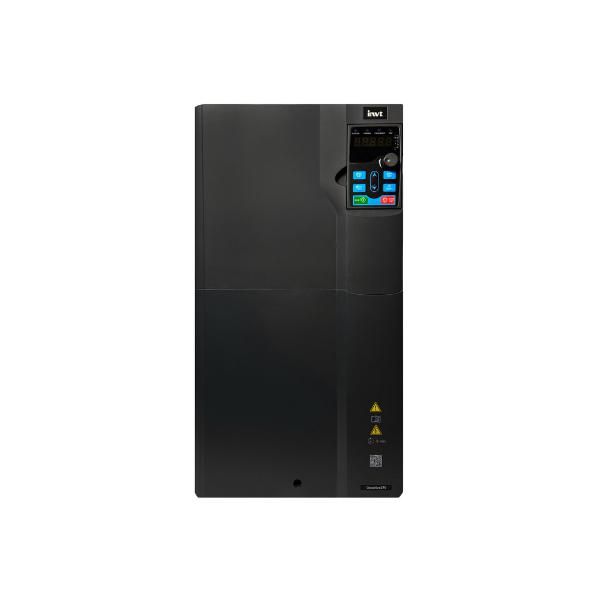

Преобразователь частоты GD270-132-4 132кВт 380В INVT 11001-02110

Преобразователь частоты 132 кВт 380В GD270-132-4 INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот аппарат обеспечивает точный контроль над мощностью и энергоэффективность при работе насосов, вентиляторов и конвейеров.

Назначение и область применения

Преобразователь частоты 132 кВт 380В GD270-132-4 INVT используется для управления электродвигателями мощностью до 132 кВт, работающими от сети 380 В переменного тока. Он позволяет плавно изменять частоту и напряжение на выходе, что снижает механические нагрузки на оборудование и уменьшает потребление электроэнергии. Применяется в системах водоснабжения, вентиляции, конвейерных линиях, компрессорах и других установках с переменной нагрузкой.

Технические характеристики

• Мощность: 132 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: 0–400 Гц (регулируемая)
• Тип управления: V/F и векторное управление
• Степень защиты: IP20 (для установки внутри шкафа)
• Работа при температуре: от –10 C до +50 C
• Габариты и вес: определяются конструкцией корпуса, требуют проверки по технической документации

Совместимость и монтаж

Преобразователь частоты 132 кВт 380В GD270-132-4 INVT совместим с большинством трёхфазных асинхронных двигателей стандарта IEC. Для монтажа требуется установка в закрытом электрощите с принудительной вентиляцией из-за отсутствия внешней защиты выше IP20. Подключение выполняется через клеммы L1/L2/L3 (вход) и U/V/W (выход). Обязательно соблюдайте полярность фаз и используйте автоматические выключатели и контакторы по проекту. Кабель питания и двигателя должен соответствовать допустимой токовой нагрузке - для 132 кВт рекомендован медный кабель сечением не менее 50 мм2.

Безопасность и стандарты

Преобразователь частоты 132 кВт 380В GD270-132-4 INVT соответствует требованиям международных норм CE и RoHS. Устройство защищено от перегрузки, перегрева, короткого замыкания и потери фазы. Однако он не имеет встроенной функции автономного отключения при аварийных ситуациях - необходимо использовать внешние устройства защиты согласно ПУЭ.

Преимущества

• Высокая эффективность преобразования энергии - снижает затраты на электроэнергию при частичной нагрузке
• Поддержка векторного управления - повышает точность и динамику управления двигателем
• Интегрированные алгоритмы плавного запуска - продлевают срок службы механизмов
• Простая настройка через кнопочную панель - не требует сложного программирования

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 исключает использование на улице или в сырых зонах
• Не подходит для однофазных сетей - требует стабильного трёхфазного напряжения 380 В
• Не рассчитан на работу с синхронными двигателями без дополнительной настройки
• Требует обязательного охлаждения - при высоких температурах окружающей среды возможны отказы без дополнительной вентиляции

Примеры использования

• Насосные станции водоснабжения - плавное регулирование давления
• Вентиляционные системы - адаптация оборотов в зависимости от качества воздуха
• Производственные конвейеры - синхронизация скорости с технологическим циклом
• Компрессоры - снижение пусковых токов и экономия энергии при низкой нагрузке

Практические советы

• Перед первым запуском выполните автонастройку двигателя - это повысит точность управления
• Убедитесь, что входное напряжение не превышает +-10 % от 380 В - скачки могут вызвать отключение
• Избегайте прокладки силовых кабелей рядом с сигнальными проводами - это предотвращает помехи
• Проверьте посадочные размеры перед установкой - корпус GD270-132-4 INVT имеет специфическую форму, совместимую со шкафами INVT серии GD270
• Регулярно очищайте радиаторы от пыли - даже в закрытом шкафу накопление грязи снижает теплоотдачу
