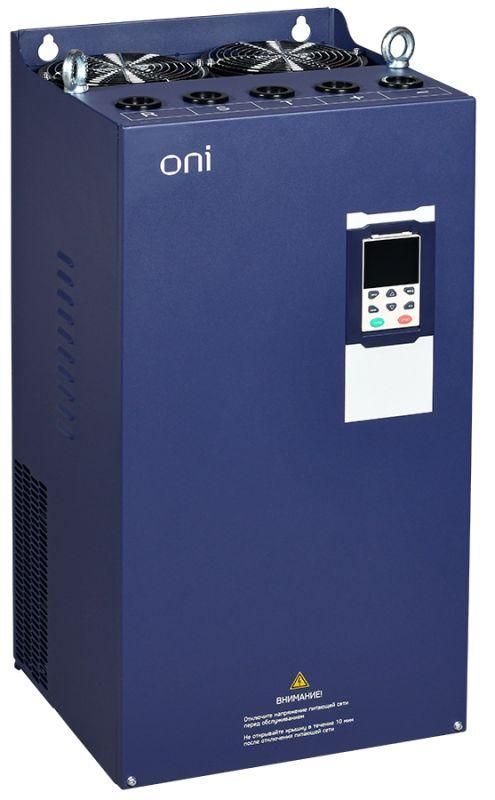

Преобразователь частоты K750 380В 3 фазы, мощность 132-160кВт 253-304А, IP20 ONI - K750-33-132160M IEK

Преобразователь частоты ONI k750-33-132160m предназначен для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 160 кВт при питании от сети 380 В. Этот преобразователь частоты обеспечивает стабильную работу в условиях высоких нагрузок и подходит для промышленного оборудования с требованием к точному управлению моментом и скоростью.

Назначение и область применения

Преобразователь частоты ONI k750-33-132160m используется для управления двигателями в системах, где требуется изменение скорости вращения — например, на конвейерах, насосах, вентиляторах, лифтах, подъёмниках и компрессорах. Подходит для работы в промышленных цехах, объектах ЖКХ, строительных площадках и других местах с жесткими условиями эксплуатации. Благодаря векторному управлению с обратной связью, он эффективен там, где важна точность позиционирования и динамическая реакция на изменения нагрузки.

Технические характеристики

• Сетевое напряжение: 380 В переменного тока, три фазы
• Номинальная входная мощность: 132 кВт
• Номинальный выходной ток: 304 А
• Максимальное выходное напряжение: 483 В
• Максимальная выходная частота: 600 Гц
• Частота сети: 50 / 60 Гц
• Тип преобразования: Непосредственный (без промежуточного постоянного тока)
• Степень защиты: IP20 — защищён от доступа пальцев и крупных частиц, не предназначена для установки во влажной среде или на улице
• Управление: Ручное через переднюю панель, дистанционное, через протоколы Modbus RTU
• Интерфейсы: один порт RS-485 для связи с контроллерами
• Дисплей: ЖК-экран с интуитивным меню для настройки и диагностики
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI k750-33-132160m совместим с большинством трёхфазных асинхронных двигателей мощностью до 160 кВт. Для подключения необходимо соблюдать полярность фаз L1/L2/L3 и N (если есть), а также правильно подключить заземление. Кабели питания и двигателя должны соответствовать току 304 А — рекомендуется использовать медные провода сечением не менее 95 мм². Установка возможна только внутри щита с достаточным охлаждением — из-за IP20 нельзя монтировать в сыром, запылённом или открытом помещении. Монтаж следует выполнять с учётом минимальных зазоров вокруг корпуса для теплоотвода — см. руководство пользователя.

Безопасность и стандарты

Преобразователь частоты ONI k750-33-132160m соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленных устройств. Защита от перегрева, перегрузки по току, короткого замыкания и потери фазы реализована аппаратно. Отключение по аварийным ситуациям происходит автоматически. Применение устройства вне указанных параметров напряжения и температуры может привести к повреждению и нарушению гарантии.

Преимущества

• Высокая точность управления благодаря векторной схеме с обратной связью — особенно важно при работе с тяжёлыми механизмами
• Поддержка Modbus RTU позволяет легко интегрировать преобразователь частоты в системы автоматизации
• ЖК-панель с ясным меню снижает время настройки и упрощает обслуживание
• Широкий диапазон выходной частоты (до 600 Гц) даёт возможность работать с высокоскоростными приводами
• Наличие одного порта RS-485 позволяет подключать несколько устройств в сеть без дополнительных модулей

Ограничения применения

• Не предназначен для установки в помещениях с повышенной влажностью, пылью или агрессивной средой — степень защиты IP20 исключает открытую эксплуатацию
• Не работает с однофазными двигателями или сетями ниже 380 В
• Требует принудительного охлаждения; при недостаточном воздушном потоке возможен переход в режим ограничения мощности
• Не имеет встроенного тормозного модуля — для быстрого останова двигателя потребуется внешний тормозной резистор
• Не поддерживает Ethernet или PROFINET — для сложных сетевых решений нужны дополнительные шлюзы

Примеры использования

• Лифтовые механизмы — точное позиционирование кабины и плавный старт/стоп
• Вентиляционные системы в промышленных залах — регулирование оборотов в зависимости от давления
• Конвейеры на пищевых производствах — согласование скоростей участков
• Насосные станции в системах водоснабжения — энергосбережение при низком спросе
• Подъёмники и краны — контроль момента при подъёме тяжёлых грузов

Практические советы

• Перед первым запуском проверьте соответствие номинала двигателя и преобразователя частоты — не допускайте перегрузки по току
• Настройте параметры ускорения и замедления — слишком резкие изменения вызывают скачки тока и ударные нагрузки на механику
• Используйте фильтры EMI при наличии чувствительной аппаратуры рядом — преобразователь создаёт помехи
• Зарегистрируйте серийный номер и сохраните документацию — при обращении в сервис нужен именно артикул k750-33-132160m
• При длительной работе на низких оборотах (менее 10 Гц) обязательно используйте внешнее охлаждение двигателя — внутренние вентиляторы становятся малоэффективными
