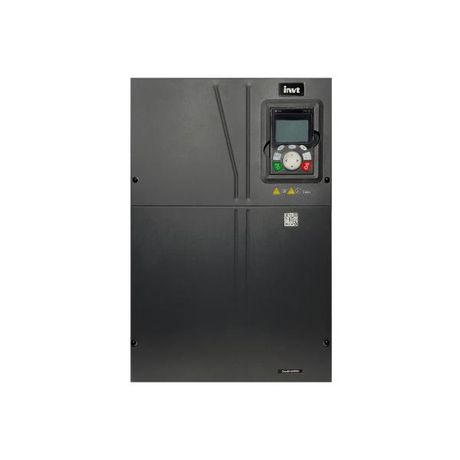

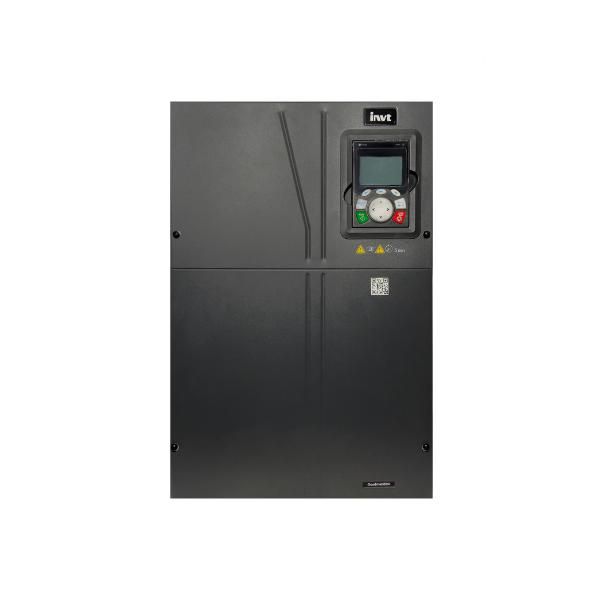

Преобразователь частоты GD350A-132G/160P-4 132/160кВт 380В INVT 90001-03796

Преобразователь частоты INVT GD350A-132G/160P-4 132/160 кВт 380 В предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот преобразователь обеспечивает стабильную работу оборудования при изменяющихся нагрузках, снижает энергопотребление и продлевает срок службы моторов.

Назначение и область применения

Преобразователь частоты INVT GD350A-132G/160P-4 132/160 кВт 380 В используется для управления двигателями мощностью до 160 кВт в сетях переменного тока 380 В. Он применяется там, где требуется плавный запуск, точная настройка скорости или экономичная работа под переменной нагрузкой. Подходит для насосов, вентиляторов, компрессоров, конвейеров, экструдеров и других механизмов с постоянным или циклическим режимом работы.

Технические характеристики

• Мощность: 132 кВт (для генераторного типа G) / 160 кВт (для насосного типа P)
• Напряжение питания: 380 В +-15%, трёхфазное
• Выходная частота: 0–400 Гц
• Управление: V/F и DTC (векторное управление без датчика)
• Перегрузочная способность: 120% на 60 секунд
• Степень защиты корпуса: IP20 (внутренняя установка)
• Работа при температуре: от –10 C до +50 C
• Габариты: соответствуют стандартному формату для устройств этой мощности

Совместимость и монтаж

Преобразователь частоты INVT GD350A-132G/160P-4 132/160 кВт 380 В совместим с большинством трёхфазных асинхронных двигателей напряжением 380 В. Для монтажа требуется свободное место в шкафу с хорошей вентиляцией. Клеммы для подключения питания и двигателя расположены снизу и сверху - доступны после снятия крышки. Обязательно соблюдайте полярность фаз L1/L2/L3 и U/V/W. Установка должна выполняться только квалифицированным персоналом с использованием средств индивидуальной защиты.

Безопасность и стандарты

Преобразователь частоты INVT GD350A-132G/160P-4 132/160 кВт 380 В соответствует требованиям международных норм EMC и безопасности IEC 61800-5-1. Встроенная защита от перегрузки, перенапряжения, недостаточного напряжения, перегрева и замыкания на землю. Автоматическое отключение происходит при аварийных ситуациях.

Преимущества

• Поддержка двух типов управления - V/F и DTC - позволяет адаптировать поведение устройства под задачу
• Энергоэффективность за счёт оптимального распределения мощности при частичной нагрузке
• Интегрированный PID-регулятор упрощает автоматизацию процессов
• Простой интерфейс на дисплее для настройки и диагностики без внешнего ПК
• Надёжная система охлаждения с термоконтролируемым вентилятором

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - степень защиты IP20 исключает использование вне закрытых шкафов
• Запрещено подключение однофазных двигателей - только трёхфазные
• Не рекомендуется использовать при длительном превышении температуры выше +50 C
• Требуется обязательное заземление и правильная прокладка силовых кабелей - иначе возможны помехи и выход из строя

Примеры использования

• Водонагревательные системы - регулирование скорости насосов по давлению
• Производственные линии - согласование скорости конвейера с технологическим циклом
• Компрессорные станции - поддержание заданного давления воздуха
• Вентиляционные установки - изменение оборотов в зависимости от качества воздуха

Практические советы

• Выбирая преобразователь частоты INVT GD350A-132G/160P-4 132/160 кВт 380 В, убедитесь, что двигатель имеет класс изоляции F и выше
• Для долгой работы используйте входные реакторы и выходные dV/dt-фильтры, особенно при длинных кабельных линиях (>50 м)
• Настройку начните с заводских параметров - затем корректируйте только необходимые значения (частота, время разгона, PID-коэффициенты)
• Проверьте соответствие сечения кабелей - для 160 кВт требуются медные жилы минимум 50 мм2
• Регулярно очищайте радиаторы от пыли - даже небольшой налёт снижает эффективность охлаждения
