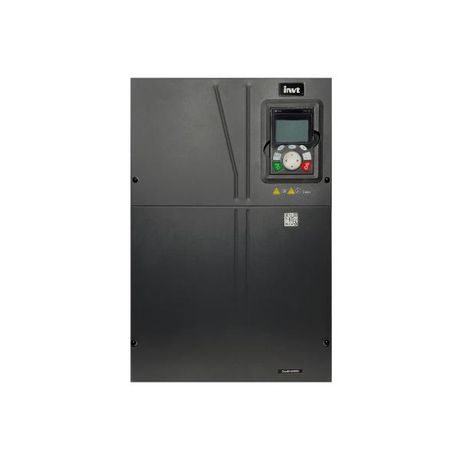

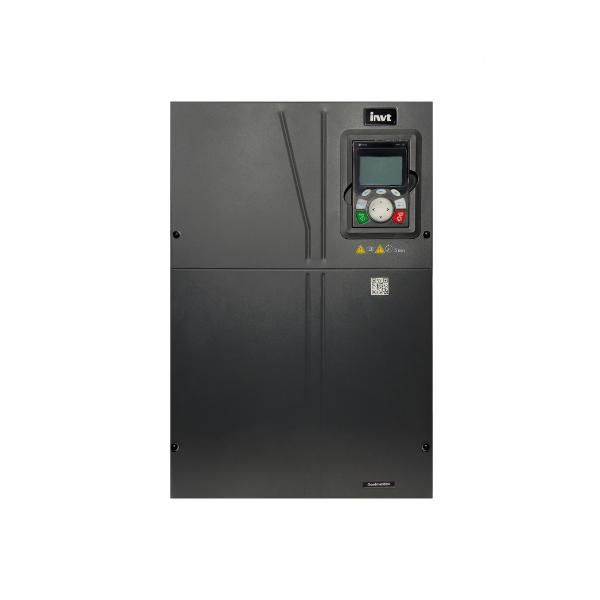

Преобразователь частоты GD350A-160G/185P-4 160/185кВт 380В INVT 90001-03297

Преобразователь частоты GD350A-160G/185P-4 160/185 кВт 380 В от INVT предназначен для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 185 кВт. Он обеспечивает стабильную работу оборудования в условиях переменной нагрузки, снижает потребление энергии и продлевает срок службы механических узлов.

Назначение и область применения

Преобразователь частоты GD350A-160G/185P-4 160/185 кВт 380 В управляет работой электродвигателей, изменяя частоту и напряжение питания. Это позволяет плавно запускать и останавливать оборудование, точно контролировать скорость вращения и адаптировать мощность под текущую задачу. Применяется на производствах, где важна экономичность и точность: насосные станции, вентиляционные системы, компрессоры, конвейеры, транспортеры, станки с ЧПУ.

Технические характеристики

• Мощность двигателя: 160 кВт (для G-типа - насосы, вентиляторы); 185 кВт (для P-типа - грузовые механизмы)
• Напряжение питания: 380 В +-15%, трёхфазное, 50/60 Гц
• Выходная частота: 0–400 Гц
• Перегрузочная способность: 120% от номинала 60 сек, 150% - 3 сек
• Степень защиты корпуса: IP20 (внутренняя установка)
• Управление: V/F, FVC (векторное без датчика), SVC (векторное с датчиком)
• Интерфейсы: RS-485 (Modbus RTU), аналоговые входы/выходы, дискретные I/O

Совместимость и монтаж

GD350A-160G/185P-4 160/185 кВт 380 В совместим с большинством трёхфазных асинхронных двигателей до 185 кВт. Для монтажа требуется свободное пространство вокруг устройства - минимум 100 мм с каждой стороны для теплоотвода. Подключение выполняется через силовые клеммы L1/L2/L3 (вход) и U/V/W (выход). Обязательно заземление корпуса. Кабели питания должны соответствовать токовым нагрузкам: для 185 кВт рекомендован медный кабель сечением не менее 70 мм2. Установка допускается только в закрытых щитовых помещениях с температурой от –10C до +50C и влажностью до 90% без конденсации.

Безопасность и стандарты

Преобразователь частоты GD350A-160G/185P-4 160/185 кВт 380 В соответствует требованиям EN 61800-5-1 (безопасность управления приводами) и EN 61800-3 (электромагнитная совместимость). Встроенная защита от перегрузки, перенапряжения, недонапряжения, перегрева, замыкания фаз и потери нуля. Автоматическое отключение при аварийных ситуациях предотвращает повреждение двигателя и самого преобразователя.

Преимущества

• Энергоэффективность: снижение расхода электроэнергии на 20–50% за счёт согласования мощности с реальной нагрузкой
• Плавный пуск: исключает ударные нагрузки на двигатель и передачи, увеличивает срок службы оборудования
• Гибкая настройка: возможность выбора между простым V/F и высокоточным векторным управлением
• Устойчивость к колебаниям сети: работает даже при просадках напряжения до 15%
• Лёгкий доступ к параметрам: интерфейс на дисплее позволяет оперативно менять настройки без ПК

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• Запрещена установка в местах с постоянным попаданием воды, масла или металлической пыли
• Не поддерживает синхронные двигатели и однофазные нагрузки
• Работа при температуре ниже –10C требует предварительного прогрева
• При использовании длинных кабелей (>100 м) необходим выходной реактор для защиты изоляции двигателя

Примеры использования

• Водоснабжение: автоматическая регулировка давления в трубопроводе за счёт изменения оборотов насоса
• Производственный цех: контроль скорости конвейера в зависимости от объёмов выпуска
• Компрессорная станция: поддержание заданного давления воздуха без частых включений
• Цех по переработке пластиков: точная вытяжка материала при экструдировании

Практические советы

• Перед первым запуском выполните автонастройку двигателя - это повысит точность управления
• При работе с тяжёлыми механизмами используйте режим SVC (векторное с датчиком) для лучшей динамики
• Не забудьте установить тормозной резистор, если двигатель часто останавливается или работает в режиме рекуперации
• Для удалённого управления подключите модуль CANopen или Ethernet (по запросу)
• Регулярно проверяйте состояние радиаторов и вентиляторов - запыление снижает эффективность охлаждения
• Артикул 90001-03297 - единственный номер для заказа запчастей и сервисного обслуживания
