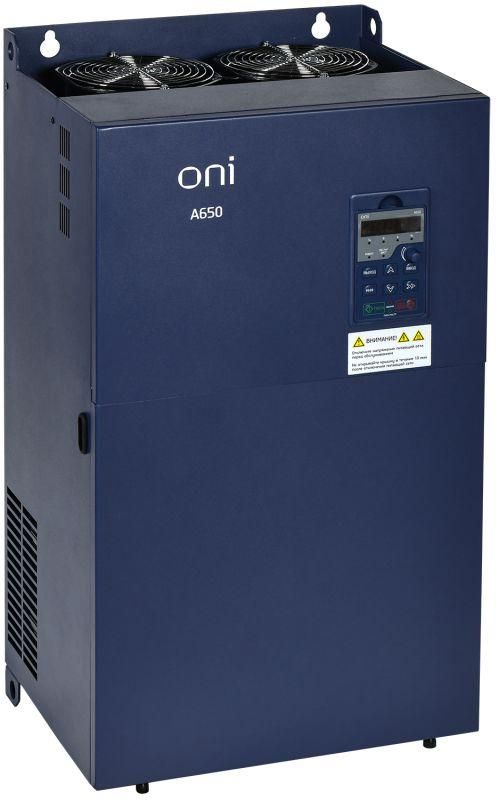

Преобразователь частоты A650 380В 3Ф 200кВт 377А M | A650-33E200M ONI IEK

Преобразователь частоты 200кВт 380В 3-фазный 377А 600Гц IP20 от ONI (IEK) - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 200 кВт. Артикул a650-33e200m предназначен для промышленных применений, где важна экономичность и стабильность работы оборудования, особенно в системах с насосами и вентиляторами.

Назначение и область применения

Преобразователь частоты 200кВт 380В 3-фазный 377А 600Гц IP20 используется для управления скоростью вращения электродвигателей, что позволяет точно контролировать расход жидкости, давление, воздушный поток или другие технологические параметры. Подходит для насосных станций, систем вентиляции, кондиционирования, компрессоров и других нагрузок с переменным моментом. Особенно эффективен в каскадном управлении несколькими насосами - благодаря встроенному блоку каскадного управления. Применяется исключительно в промышленных помещениях с контролируемой средой.

Технические характеристики

• Напряжение питания: 380 В, три фазы, допускается колебание частоты 50/60 Гц
• Выходная мощность: 200 кВт
• Номинальный выходной ток: 377 А
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными двигателями, например, шпинделями или центрифугами
• Максимальное выходное напряжение: 400 В - обеспечивает достаточную амплитуду сигнала для надёжного запуска двигателей даже на повышенных частотах
• Тип преобразования: Непосредственный (AC–AC) - без промежуточного постоянного тока, повышает КПД и снижает габариты
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и крупным частицам, но не герметичен; требует установки в электрошкафу
• Управление: Встроенная плата управления с поддержкой протокола MODBUS RTU - возможность интеграции в SCADA и PLC-системы

Совместимость и монтаж

Преобразователь частоты 200кВт 380В 3-фазный 377А 600Гц IP20 совместим с большинством трёхфазных асинхронных двигателей до 200 кВт. Для монтажа требуется установка в закрытом щите с защитой от пыли и влаги. Обязательно соблюдайте требования к проводке: используйте кабель с медными жилами, сечением не менее 95 мм2 для фаз и 50 мм2 для PE. Учитывайте тепловую нагрузку - при работе на 100% нагрузке необходима принудительная вентиляция шкафа. Подключение к сети выполняйте через автоматический выключатель с характеристикой D и токоограничивающим предохранителем. Монтажные отверстия соответствуют стандартным рамкам для ПЧ ONI серии A650.

Безопасность и стандарты

Преобразователь частоты 200кВт 380В 3-фазный 377А 600Гц IP20 соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3. Сертифицирован для использования в промышленных условиях. Отсутствие защиты выше IP20 требует обязательного соблюдения правил электробезопасности: работа с устройством возможна только после отключения питания и выжидания времени разрядки конденсаторов (не менее 10 минут).

Преимущества

• Встроенная система каскадного управления - позволяет одновременно управлять до нескольких насосов из одного устройства, снижая затраты на оборудование и программирование
• Расширенный набор насосных функций: автоматическое переключение между насосами, режим “два рабочих + один резерв”, контроль по давлению и уровню
• Высокий КПД за счёт технологии непосредственного преобразования - меньше потерь энергии по сравнению с классическими AC–DC–AC преобразователями
• MODBUS-интерфейс - удобная интеграция в существующие системы автоматизации без дополнительных модулей
• Широкий диапазон частот (до 600 Гц) - подходит для задач, требующих сверхвысоких оборотов

Ограничения применения

• Не предназначен для открытых площадок, улиц, сырых помещений - степень защиты IP20 не защищает от воды и пыли
• Не рекомендован для работы с однофазными двигателями или синхронными машинами без согласования с производителем
• При использовании на частотах выше 120 Гц возможен перегрев двигателя - необходимо проверить его допустимые пределы
• Требуется внешнее охлаждение при длительной работе на 90–100% нагрузке - внутренний радиатор недостаточен для бесперебойной работы в жарком помещении
• Не имеет встроенного входного реактора - при наличии чувствительного оборудования рекомендуется установка внешнего фильтра гармоник

Примеры использования

• Циркуляционные насосы в системах отопления и горячего водоснабжения - экономия до 40% электроэнергии за счёт регулирования по температуре
• Вентиляторы в HVAC-системах - автоматическая адаптация к изменению потребности в воздухе
• Групповые насосные станции - управление 3–5 насосами в одном каскаде, с автоматическим резервированием
• Центрифуги и высокоскоростные смесители - использование частоты до 600 Гц для достижения нужной силы отделения или перемешивания

Практические советы

• Перед первым запуском выполните автопараметризацию двигателя - это повысит точность управления и снизит риск перегрузки
• Используйте экранированный кабель для подключения двигателя - минимизирует помехи в сетях связи и управления
• Настройте пороги аварийной остановки по току и температуре - особенно важно при работе с длинными кабелями (>50 м)
• При замене старого ПЧ - проверьте соответствие посадочных размеров и типов клемм - модель a650-33e200m совместима со многими аналогами ONI A650
• Обновляйте прошивку через USB-порт - производитель выпускает обновления с улучшениями алгоритмов управления насосами
