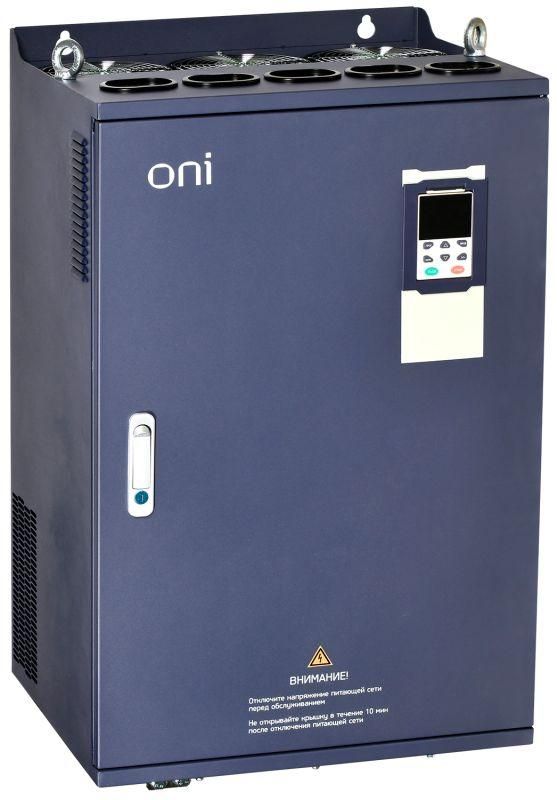

Преобразователь частоты K750 380В 3Ф 200-220кВт 377-426А ONI K750-33-200220M IEK

Преобразователь частоты ONI k750-33-200220m предназначен для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 200 кВт. Он работает от сети 380 В, обеспечивает высокую надёжность в тяжёлых условиях и поддерживает промышленную автоматизацию через интерфейс Modbus RTU.

Назначение и область применения

Преобразователь частоты ONI k750-33-200220m управляет скоростью и моментом электродвигателей, позволяя оптимизировать энергопотребление и процесс управления. Подходит для оборудования с переменной нагрузкой: насосы, вентиляторы, компрессоры, конвейеры, подъёмники, станки с ЧПУ. Применяется в промышленности, ЖКХ, на объектах строительства и в системах подъёма/спуска грузов - особенно в версиях с усилением по безопасности.

Технические характеристики

• Сетевое напряжение: 380 В, три фазы
• Номинальная входная мощность: 200 кВт
• Номинальный выходной ток: 426 А
• Выходное напряжение: 380 В (соответствует входному)
• Максимальная выходная частота: 600 Гц - позволяет работать с высокоскоростными приводами
• Тип преобразования: непосредственный (без промежуточного постоянного тока)
• Частота сети: 50/60 Гц - совместим с сетями России и стран СНГ
• Защита: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Интерфейсы: один порт RS-485 с протоколом Modbus RTU для подключения к PLC и SCADA
• Способы управления: ручной (через кнопки на устройстве), дистанционный (по аналоговым сигналам), программный (через Modbus)
• Экран: русифицированный LCD с интуитивным меню
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI k750-33-200220m требует установки в закрытом щите с принудительной вентиляцией из-за класса защиты IP20. Монтаж выполняется на вертикальной поверхности с соблюдением минимальных зазоров вокруг корпуса (не менее 100 мм с каждой стороны). Кабели питания и двигателя должны быть экранированными, с заземлением на шину PE. Для работы с энкодером требуется установка дополнительной платы расширения - она продается отдельно. Подключение к сети осуществляется через автоматический выключатель с характеристикой D (для импульсных нагрузок).

Безопасность и стандарты

Преобразователь соответствует требованиям к промышленному оборудованию: имеет встроенную защиту от перегрузки двигателя, перегрева силовой части, короткого замыкания, перенапряжения и потери фазы. Наличие русифицированного интерфейса снижает риск ошибок при настройке. Устройство не имеет сертификата ATEX - не применяется во взрывоопасных средах. Электромагнитная совместимость соответствует EN 61800-3, что допускает использование в промзоне без дополнительных фильтров в большинстве случаев.

Преимущества

• Высокий выходной ток (426 А) - поддерживает мощные двигатели без необходимости повышения класса устройства
• Частота до 600 Гц - идеально для высокоскоростных технологических линий
• Поддержка Modbus RTU - легко интегрируется в существующие системы автоматизации
• Возможность подключения энкодера - обеспечивает точное позиционирование и векторное управление
• Русскоязычный интерфейс - ускоряет обучение персонала и минимизирует ошибки настройки
• Двухлетняя гарантия - выше среднего уровня для рынка

Ограничения применения

• Не предназначена для открытых площадок - степень защиты IP20 исключает работу под дождём, в сырых помещениях или там, где есть пылевые выбросы
• Требуется внешнее охлаждение - сам по себе не рассчитан на работу без вентиляции
• Не подходит для однофазных сетей - только трёхфазное питание 380 В
• Нет встроенной функции “стоп-запуск” по сигналу от энкодера - нужна внешняя логика
• Не используется в опасных зонах (взрывоопасные, химические производства) без дополнительной защиты

Примеры использования

• Вентиляция в цехах - плавное изменение оборотов в зависимости от температуры
• Насосные станции водоснабжения - экономия электроэнергии при ночных режимах
• Ленточные конвейеры на заводах - синхронизация скоростей нескольких приводов
• Подъёмные механизмы - работа с тормозом и контролем момента при спуске груза (при наличии специальной прошивки)
• Обработка металла - управление шпинделями станков с ЧПУ на частотах до 600 Гц

Практические советы

• Перед запуском проверьте соответствие сечения кабелей - для 426 А рекомендовано медное сечение не менее 95–120 мм2
• Настройте параметры двигателя вручную: номинальный ток, число пар полюсов, частота - это повысит эффективность
• Используйте дроссель на входе, если сеть слабая или часто бывают скачки напряжения
• Для работы с энкодером обязательно установите плату расширения и правильно соедините её с двигателем
• При длительной работе на малых оборотах (менее 10 Гц) используйте отдельный вентилятор охлаждения двигателя
• Резервируйте настройки через Modbus - сохраняйте параметры в ПЛК, чтобы восстановить конфигурацию после сброса
