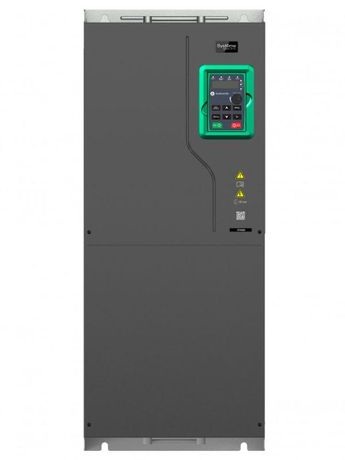

Преобразователь частоты STV600 200 кВт 400В с DC реакт. | STV600C20N4L1 SE APC

Преобразователь частоты SystemeVar STV600c20n4l1 - это промышленный частотный регулятор мощностью 200 кВт, предназначенный для точного управления скоростью двигателей насосов и вентиляторов. Устройство оснащено встроенным DC-реактором и ЭМС-фильтром, что обеспечивает стабильную работу в условиях жесткой электросети. Бренд Systeme Electric и артикул stv600c20n4l1 указывают на серию SystemeVar, ориентированную на надежные решения в автоматизации.

Назначение и область применения

Преобразователь частоты SystemeVar STV600c20n4l1 предназначен для управления асинхронными двигателями в системах с переменной нагрузкой. Особенно эффективен в насосных и вентиляторных контурах - например, в системах водоснабжения, кондиционирования, промышленной вентиляции и очистных сооружениях. Также подходит для конвейеров, компрессоров и других механизмов, где требуется плавный запуск и энергосбережение. Обладает функцией «пожарный режим» - позволяет работать на максимальной мощности в аварийных ситуациях.

Технические характеристики

• Номинальная мощность: 200 кВт (возможно кратковременное перегрузка до 380 кВт на 60 секунд)
• Напряжение питания: 3 фазы, 380–440 В (+-15%/+10%), совместим с сетью 50/60 Гц
• Выходной ток: 380 А
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20 - подходит для установки внутри шкафа управления
• Температурный диапазон: -10C ... +50C; при температуре выше +40C снижаются номинальные возможности
• Интерфейсы связи: Modbus RTU (встроенный); опционально - PROFIBUS DP, PROFINET, CANopen через платы расширения
• Аналоговые входы/выходы: 2 / 2
• Цифровые входы: 6
• Цифровые выходы: 1
• Релейные выходы: 1 (или 2 - для устройств, выпущенных после 15 марта 2023 г.)
• Габариты: 338×554×326,2 мм
• Вес: 78 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты SystemeVar STV600c20n4l1 рассчитан на встраивание в силовой шкаф. Доступны два способа крепления: настенный и фланцевый. Для правильной установки необходимо соблюдать минимальные зазоры вокруг устройства - минимум 100 мм спереди и по бокам для теплоотвода. Встроенные DC-реактор и ЭМС-фильтр позволяют избежать внешних фильтрующих элементов, но требуют качественного заземления. Клеммы для подключения питания и двигателя расположены сверху и снизу - удобны для вертикальной проводки. Панель оператора съемная, можно заменить на выносную LCD-панель SEOP-1205 для удаленной настройки.

Безопасность и стандарты

• Электромагнитная совместимость: Class C3 по EN 61800-3 - соответствует требованиям промышленных объектов
• Конформное покрытие печатных плат: класс 3C3 по EN 60721-3-3 - защищает от влаги, пыли и химических воздействий внутри шкафа
• Допустимые отклонения сети: +-0,05% по частоте, +-0,1% по напряжению - высокая устойчивость к колебаниям
• Поддержка стандарта IEC 61800-5-1 для безопасности цепей управления

Преимущества

• Встроенный DC-реактор снижает импульсные помехи и продлевает срок службы конденсаторов
• ЭМС-фильтр исключает необходимость в дополнительном фильтре - экономит место и стоимость шкафа
• Два слота для расширения функционала - легко адаптировать под нужды системы (например, добавить PROFINET)
• Поддержка модульных плат расширения IO - можно увеличить количество дискретных и релейных каналов
• ПО SystemeVAR Studio - бесплатная программа для быстрого старта, настройки и диагностики через USB/COM
• Пожарный режим - гарантирует работу на 100% мощности даже при перегреве, что важно для экстренных систем

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 требует герметичного шкафа
• При температуре выше +40C снижается допустимая выходная мощность - требуется принудительное охлаждение
• Отсутствует встроенный моторный дроссель - при длинных кабелях (>50 м) рекомендуется установка внешнего дросселя
• Нет встроенного Ethernet - для PROFINET или TCP/IP требуется дополнительная плата
• Релейные выходы: у ранних версий (до 15.03.2023) - только один, проверьте маркировку QCPASS на упаковке

Примеры использования

• Система водоснабжения: регулировка давления в трубопроводе за счет изменения частоты насосов
• Вентиляция крупного торгового центра: автоматическое изменение оборотов в зависимости от CO₂
• Производственный конвейер: плавный пуск и остановка для предотвращения повреждения продукции
• Автомобильный завод: управление воздушными компрессорами с учетом графиков работы
• Пожарная система: активация пожарного режима при тревоге - насос работает на максимум вне зависимости от температуры

Практические советы

• Перед монтажом проверьте соответствие напряжения сети - устройство работает в широком диапазоне, но стабильность важнее
• Для кабелей длиной более 50 метров между преобразователем и двигателем используйте фильтр dV/dt или дроссель
• Настройку начинайте через ПО SystemeVAR Studio - проще и безопаснее, чем через панель
• При использовании расширений (SEOP-1628, SEOP-1630) убедитесь, что они совместимы с вашей версией прошивки
• Записывайте параметры перед обновлением прошивки - сброс настроек возможен
• Обязательно заземлите корпус и металлический шкаф - это критично для EMC и безопасности
