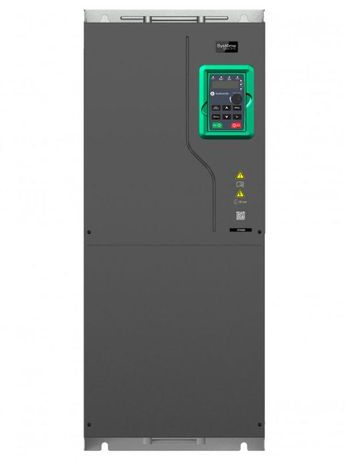

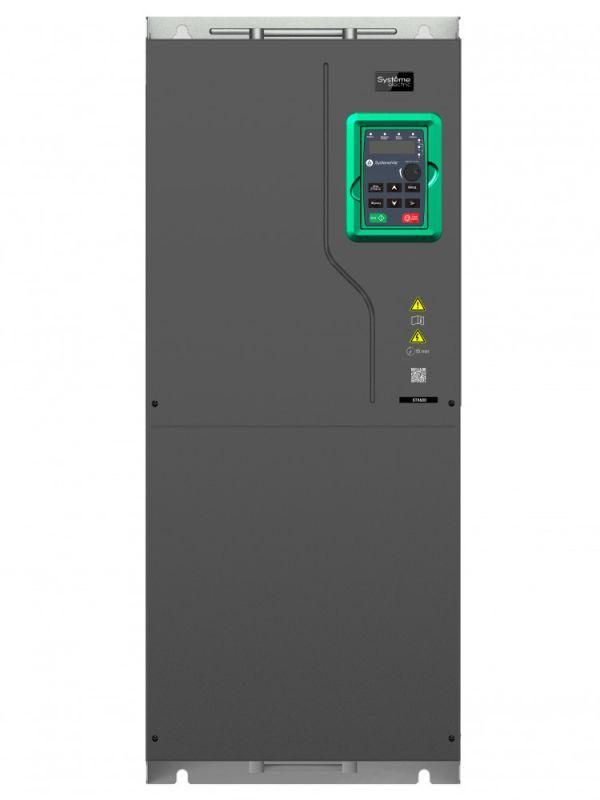

Преобразователь частоты STV600 185 кВт 400В с DC реакт. | STV600C18N4L1 SE APC

Преобразователь частоты 185 кВт 400В с реактором DC/входным SE (артикул stv600c18n4l1, бренд Systeme Electric) предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах с высокой нагрузкой. Устройство оснащено встроенным DC-реактором и ЭМС-фильтром, что снижает помехи и повышает надёжность работы в жестких условиях.

Назначение и область применения

Преобразователь частоты 185 кВт 400В с реактором DC/входным SE используется для управления двигателями в системах, где важна энергоэффективность и плавное регулирование: насосные станции, вентиляционные системы, компрессоры, конвейеры и другие механизмы с переменной нагрузкой. Подходит для промышленных зон с высокими требованиями к стабильности питания и защите от электромагнитных помех. Особенно эффективен в задачах с длительными циклами запуска и остановки - например, в водоснабжении, канализации и HVAC.

Технические характеристики

• Номинальная мощность: 185 кВт (кратковременная перегрузка до 330 кВт на 60 секунд)
• Номинальный ток: 330 А
• Напряжение сети: 3×400 В +-15…+10% (диапазон 340–440 В)
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Напряжение сети, допустимое отклонение: +-0,1%
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP20
• Температурный диапазон: -10C … +50C (номинальные параметры сохраняются до +40C)
• Габариты: 338 × 554 × 326,2 мм
• Вес: 78 кг
• Количество цифровых входов: 6
• Аналоговые входы: 2
• Цифровые выходы: 1
• Аналоговые выходы: 2
• Релейные выходы: 2 (только для устройств, выпущенных после 15 марта 2023 г.)
• Интерфейсы связи: Modbus RTU (встроенный); опционально: PROFIBUS DP, PROFINET, CAN/CANopen через платы расширения
• ЭМС-фильтр: класс C3, соответствие EN 61800-3
• DC-реактор: встроенный
• Конформное покрытие плат: класс 3C3, EN 60721-3-3
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты 185 кВт 400В с реактором DC/входным SE проектирован для встраивания в шкафы управления. Монтаж возможен двумя способами: настенный и фланцевый. Для обеспечения вентиляции требуется минимум 100 мм свободного пространства сверху и снизу. Устройство не имеет встроенного моторного дросселя - при необходимости его следует устанавливать отдельно. Клеммники рассчитаны на провода сечением до 95 мм2. Панель оператора - съёмная LED, дополнительно можно подключить выносную LCD-панель SEOP-1205. Для расширения I/O используются два слота: SEOP-1628 (добавляет 4 DI, 1 AI, 1 DO, 2 RO) и SEOP-1630 (добавляет 2 DI, 6 RO).

Безопасность и стандарты

• Соответствует EN 61800-3 (EMC Class C3)
• Конформное покрытие печатных плат соответствует EN 60721-3-3 (класс 3C3) - защищает от влаги, пыли и химических воздействий
• Поддерживает функцию «пожарный режим» - автоматическое увеличение мощности при аварийных ситуациях
• Встроенные фильтры снижают уровень гармоник и предотвращают влияние на сеть

Преимущества

• Встроенный DC-реактор исключает необходимость внешнего подключения - экономит место и время монтажа
• ЭМС-фильтр класса C3 позволяет использовать устройство в промышленных зонах без дополнительных фильтрующих элементов
• Поддержка векторного управления без датчика обратной связи - точное управление моментом даже при малых оборотах
• Два слота для модульного расширения функций - легко адаптируется под новые задачи
• Конформное покрытие плат продлевает срок службы в агрессивных средах
• Интеграция с ПО SystemeVAR Studio - упрощает настройку, диагностику и обслуживание

Ограничения применения

• Не предназначен для открытого монтажа - требует установки в закрытом шкафу (IP20)
• Не работает при температуре выше +50C - при необходимости эксплуатации в более горячих помещениях требуется принудительное охлаждение
• Отсутствует встроенный моторный дроссель - при длинных кабелях между преобразователем и двигателем рекомендуется его установка
• Релейные выходы в количестве 2 шт. есть только у устройств, произведенных после 15 марта 2023 года - проверьте маркировку на упаковке (“QCPASS”)
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex

Примеры использования

• Насосная станция водоснабжения - плавный пуск и регулирование давления по сигналу от датчика
• Вентиляционная система крупного торгового центра - изменение скорости в зависимости от уровня CO₂
• Компрессор воздуха в заводском цеху - снижение потребления энергии при низкой нагрузке
• Линия производства с частыми остановками - использование пожарного режима для быстрого вывода оборудования из аварийного состояния

Практические советы

• Перед монтажом проверьте совпадение напряжения сети с диапазоном 340–440 В - превышение может вызвать отказ устройства
• Для долгой работы в условиях повышенной влажности или пыли используйте конденсационные решётки и герметичные соединения кабелей
• При использовании длинных кабелей (более 50 м) к двигателю - установите выходной дроссель для защиты от импульсных перенапряжений
• Настройку начинайте через ПО SystemeVAR Studio - это сэкономит время и снизит риск ошибок
• Обязательно подключите заземление - отсутствие надёжного контура заземления может привести к сбоям в работе ЭМС-фильтра
• При замене старого преобразователя - учтите габариты: 338×554×326,2 мм и вес 78 кг - потребуется усиленная площадка или крепление
