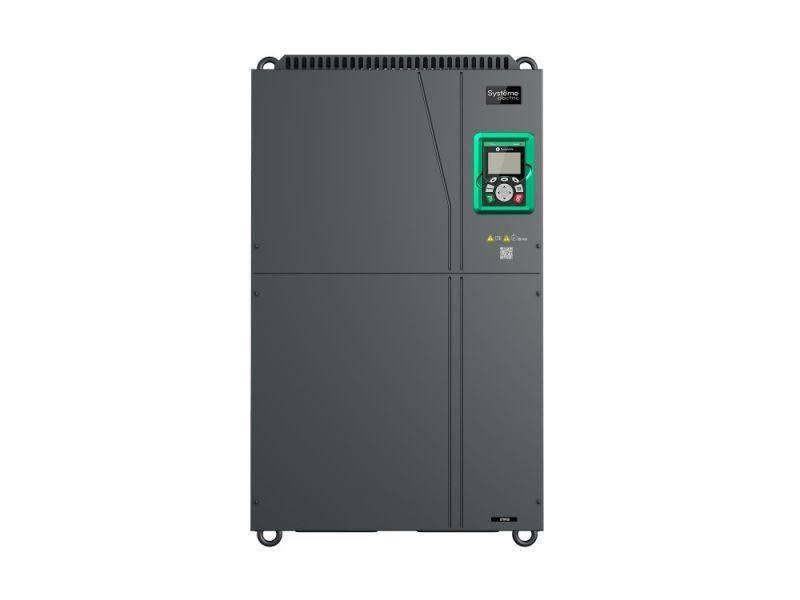

Преобразователь частоты STV900 G-тип: 160 кВт (P-тип: 185 кВт) 400В | STV900C16N4 SE APC

Преобразователь частоты STV900 160 кВт 400В SE - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель G-типа обеспечивает высокую перегрузочную способность, что делает её подходящей для оборудования с динамическими нагрузками. Артикул stv900c16n4 соответствует сериям SystemeVar и бренду Systeme Electric.

Назначение и область применения

Преобразователь частоты STV900 160 кВт 400В SE предназначен для управления скоростью вращения электродвигателей переменного тока. Он позволяет плавно запускать, останавливать и регулировать обороты двигателя, снижая механический износ и энергопотребление. Применяется в промышленных системах: насосах, вентиляторах, компрессорах, конвейерах, станках с ЧПУ, элеваторах и других механизмах с изменяющейся нагрузкой. Подходит для работы в промышленной зоне с жесткими условиями эксплуатации.

Технические характеристики

• Номинальная мощность: 160 кВт (G-тип); максимальная выходная мощность - до 340 кВт на короткие периоды
• Номинальный выходной ток: 305 А (G-тип)
• Питающее напряжение: 380–440 В, 3 фазы, допустимые отклонения +-15%
• Выходное напряжение: до 400 В
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Максимальная выходная частота: 400 Гц - поддерживает высокоскоростные режимы
• Перегрузочная способность (G-тип): 150% в течение 60 сек, 180% - 10 сек, 200% - 1 сек
• Необходимая несущая частота ШИМ: 2 кГц - баланс между эффективностью и шумом
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, не предназначена для уличной установки
• Аналоговые входы: 1 (для сигналов 0…10 В или 4…20 мА)
• Цифровые входы: 6 (управление пуском, остановом, переключением режимов)
• Аналоговый выход: 1 (для передачи сигнала состояния или контроля)
• Цифровой выход: 1 (сигнал аварии, готовности)
• Интерфейсы: Modbus RTU через RS-485 - для интеграции в системы автоматизации
• Способы задания параметров: ручная настройка на панели, дистанционно через интерфейс, по протоколу Modbus
• Габариты: 500×360×870 мм
• Вес: 85 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 160 кВт 400В SE совместим с большинством трёхфазных асинхронных двигателей мощностью до 160 кВт. Для монтажа требуется свободное пространство вокруг корпуса для вентиляции - минимум 100 мм сбоку и сверху. Установка возможна только внутри электрошкафа с классом защиты не ниже IP54. Клеммы питания и двигателя рассчитаны на кабели сечением до 70 мм2. Обязательно соблюдайте полярность L1/L2/L3 и U/V/W. Подключение к сети требует предварительного отключения и проверки напряжения. Блок управления встроен - внешний контроллер не нужен, но можно использовать Modbus для централизованного управления.

Безопасность и стандарты

Преобразователь частоты STV900 160 кВт 400В SE соответствует требованиям безопасности IEC 61800-5-1 и EN 61800-3. Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована на уровне аппаратуры. Отказ от заземления недопустим - корпус обязательно подключается к контуру защитного заземления. Работа с устройством разрешена только квалифицированному персоналу после обучения работе с силовой электроникой.

Преимущества

• Высокая перегрузочная способность G-типа - идеально для оборудования с импульсными нагрузками (например, дробилки, прессы)
• Поддержка работы в четырёх квадрантах - возможность рекуперации энергии при торможении, снижает потребление из сети
• Интегрированный Modbus - легко подключить к SCADA или PLC без дополнительных модулей
• Жёсткая стабильность параметров при колебаниях сети - допуск напряжения +-10%, частоты +-0,05%
• Низкий уровень помех благодаря фиксированной несущей частоте 2 кГц - меньше влияние на соседнюю аппаратуру

Ограничения применения

• Степень защиты IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях; обязательна установка в закрытом щите
• Нет встроенной функции CANopen, Profibus или Ethernet - для сложных сетей потребуется дополнительный шлюз
• Один аналоговый вход - ограниченное количество внешних датчиков; при необходимости нескольких сигналов - нужны внешние конвертеры
• Максимальная частота 400 Гц - не подходит для экстремально высоких скоростей (более 24 000 об/мин для типичного двигателя)
• Нет встроенного тормозного резистора - при активном торможении необходимо подключать внешнее сопротивление

Примеры использования

• Вентиляция в производственных цехах - плавное управление скоростью в зависимости от температуры
• Насосные станции водоснабжения - поддержание постоянного давления по сигналу от датчика
• Ленточные конвейеры на пищевых производствах - синхронизация скорости с другими участками
• Электромагнитные плиты и прессы - быстрый пуск и останов с высоким моментом
• Оборудование для переработки пластиков - работа в режиме рекуперации при остановке шнеков

Практические советы

• Выбирая между G-типом (160 кВт) и P-типом (185 кВт), ориентируйтесь на характер нагрузки: G-тип лучше для кратковременных перегрузок, P-тип - для длительной работы на пределе
• При использовании длинных кабелей от преобразователя к двигателю (>50 м) используйте экранированные провода и фильтры высокочастотных помех
• Настройте параметры ускорения и замедления - слишком резкие изменения вызывают скачки тока и ударные нагрузки на механизм
• Проверьте посадочный диаметр кабельных вводов - они рассчитаны на кабели до Ø32 мм
• Перед первым запуском выполните автонастройку двигателя (если поддерживается моделью) - это повысит точность управления
• Регулярно очищайте радиаторы от пыли - даже при IP20 грязь в шкафу снижает теплоотдачу
