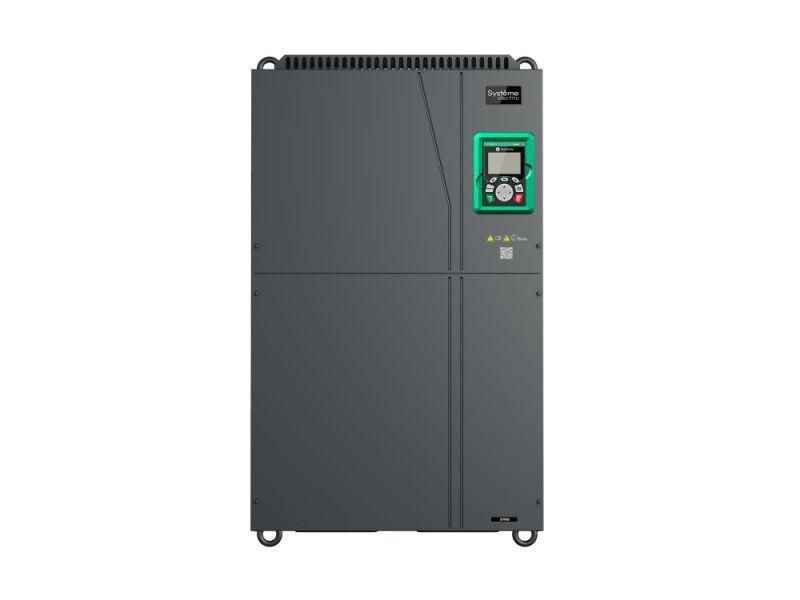

Преобразователь частоты STV900 G-тип: 132 кВт (P-тип: 160 кВт) 400В | STV900C13N4 SE APC

Преобразователь частоты STV900 132 кВт 400В SE - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель G-типа обеспечивает высокую перегрузочную способность, что делает её подходящей для задач с динамическими нагрузками. Артикул stv900c13n4 соответствует версии с номинальным током 260 А и работает в паре с двигателями до 132 кВт.

Назначение и область применения

Преобразователь частоты STV900 132 кВт 400В SE предназначен для управления скоростью и моментом электродвигателей переменного тока. Он используется там, где требуется плавный запуск, точная настройка оборотов или энергосбережение. Подходит для насосов, вентиляторов, компрессоров, конвейеров, подъёмных механизмов и станков с ЧПУ. Благодаря работе в четырёх квадрантах, устройство позволяет не только ускорять, но и эффективно тормозить двигатель, возвращая энергию в сеть - идеально для систем с частой сменой направления движения.

Технические характеристики

• Номинальная мощность: 132 кВт (G-тип); максимальная выходная мощность - 260 кВт при линейной нагрузке
• Номинальный выходной ток: 260 А
• Питающее напряжение: 380–440 В, 3 фазы, 50/60 Гц
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность (G-тип): 150% - 60 сек, 180% - 10 сек, 200% - 1 сек
• Необходимая несущая частота ШИМ: 2 кГц
• Количество аналоговых входов: 1 (для сигналов 0–10 В или 4–20 мА)
• Количество цифровых входов: 6 (для команд запуск/останов, переключение скоростей и др.)
• Количество аналоговых выходов: 1 (выходной сигнал для контроля состояния)
• Количество цифровых выходов: 1 (сигнализация аварий, готовность)
• Интерфейсы связи: Modbus RTU через RS-485 (1 порт)
• Степень защиты: IP20 - защищён от прикосновений и пыли, требует установки в шкафу
• Габариты: 500 × 360 × 870 мм
• Вес: 85 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 132 кВт 400В SE совместим с большинством трёхфазных асинхронных двигателей мощностью до 132 кВт. Для подключения необходима трёхфазная сеть 380–440 В. Установка возможна только внутри распределительного щита с уровнем защиты не ниже IP54. Обязательно соблюдайте посадочные размеры: габариты устройства 500×360×870 мм, вес 85 кг - потребуется прочная опора и доступ для обслуживания со всех сторон. Кабели питания и двигателя должны иметь достаточное сечение - рекомендовано использовать медные провода сечением не менее 50 мм2 для фаз и 25 мм2 для заземления. Подключение к Modbus требует экранированного кабеля с правильной терминированием на обоих концах.

Безопасность и стандарты

Преобразователь частоты STV900 132 кВт 400В SE соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленного оборудования. Защита IP20 исключает контакт с токоведущими частями, но не защищает от внешней среды - поэтому обязательна установка в закрытом шкафу. Устройство имеет функции защиты от перегрева, перегрузки, короткого замыкания, потери фазы и перенапряжения. Работа в четырёх квадрантах требует наличия активного торможения или рециркуляции энергии - в противном случае возможен перегрев цепи постоянного тока.

Преимущества

• Высокая перегрузочная способность G-типа (до 200%) - надёжно работает с импульсными нагрузками
• Поддержка работы в четырёх квадрантах - возможность рекуперативного торможения, снижающая расход электроэнергии
• Цифровые и аналоговые интерфейсы позволяют легко интегрировать в системы автоматизации
• Низкая несимметрия сети (по напряжению - 0,1%, по частоте - 0,05%) - минимизирует помехи и повышают стабильность работы
• Гибкий способ задания параметров: ручной ввод, удалённое управление через Modbus или внешние сигналы

Ограничения применения

• Степень защиты IP20 - нельзя устанавливать вне шкафа; недопустимо использование во влажных, пыльных или агрессивных средах без дополнительной защиты
• Не предназначена для работы с однофазными двигателями или сетью 220 В
• Максимальная частота 400 Гц - не подходит для сверхвысокоскоростных шпинделях выше этого значения
• Один аналоговый вход - ограниченное количество внешних датчиков без дополнительных модулей
• Отсутствие встроенного фильтра EMI - при чувствительных системах требуется внешний входной фильтр

Примеры использования

• Вентиляция крупного цеха: регулирует скорость вентиляторов в зависимости от температуры воздуха
• Линия производства: управляет скоростью конвейера по графику сборки
• Насосная станция: экономит энергию, снижая давление в трубопроводе при малом спросе
• Элеватор или лифт: использует рекуперацию энергии при опускании груза
• Обработка металла: обеспечивает точную скорость шпинделя станка с ЧПУ

Практические советы

• Выбирая между G-типом (132 кВт) и P-типом (160 кВт), ориентируйтесь на тип нагрузки: G-тип - для динамических процессов, P-тип - для равномерных, длительных режимов
• При использовании рекуперативного торможения обязательно проверьте наличие возможности отвода избыточной энергии - иначе произойдёт аварийная остановка
• Настройте параметры Modbus перед первым запуском: адрес устройства, скорость передачи (обычно 9600 бод), формат данных (8N1)
• Проверьте соответствие сечения кабелей двигателя и питания - недооценка сечения вызывает перегрев и отказ
• При монтаже оставьте свободное пространство вокруг устройства: минимум 100 мм сверху и с боков для теплоотвода
• Зарегистрируйте гарантию сразу после установки - срок 24 месяца действителен при соблюдении условий эксплуатации
