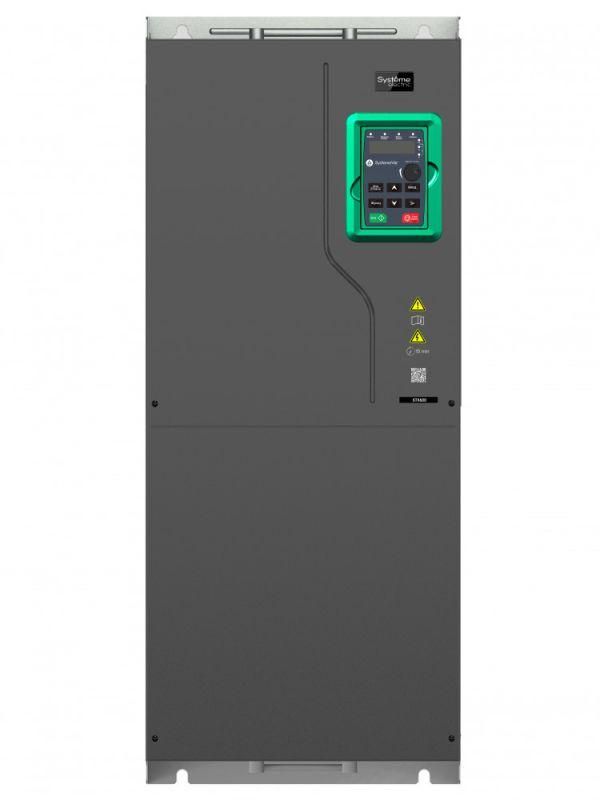

Преобразователь частоты STV600 185 кВт 400В | STV600C18N4 SE APC

Преобразователь частоты STV600 185 кВт 400В - устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 185 кВт. Разработан для промышленных систем с переменной нагрузкой, таких как насосы и вентиляторы. Бренд Systeme Electric, артикул stv600c18n4, обеспечивает надёжную работу в условиях высокой электромагнитной помехи благодаря встроенному фильтру и защите IP20.

Назначение и область применения

Преобразователь частоты STV600 185 кВт 400В предназначен для управления скоростью вращения электродвигателей в системах с изменяющейся нагрузкой. Особенно эффективен в насосных станциях, вентиляционных системах, компрессорах и конвейерах. Подходит для автоматизации процессов, где важны энергоэффективность и плавный запуск. Может использоваться в промышленных зонах с повышенными требованиями к EMC.

Технические характеристики

• Напряжение питания: 3×400 В +-15…+10% (диапазон 340–440 В)
• Номинальная выходная мощность: 185 кВт (возможно перегрузка до 203 кВт - 110% в течение 60 сек)
• Номинальный выходной ток: 330 А
• Выходная частота: до 400 Гц
• Тип управления: скалярное и векторное (без энкодера)
• Частота сети: 50/60 Гц
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды
• Температурный диапазон: -10 C … +50 C; при температуре выше +40 C снижаются номинальные параметры
• Интерфейсы связи: встроенный Modbus RTU через RS-485
• Цифровые входы: 6
• Аналоговые входы: 2 (0–10 В / 4–20 мА)
• Цифровые выходы: 1
• Аналоговые выходы: 2 (0–10 В / 4–20 мА)
• Релейные выходы: 1 (для моделей после 15.03.2023 - 2 реле, определяется по метке QCPASS на упаковке)
• Слоты расширения: 2 (для установки плат расширения функционала)
• Габариты: 338 × 554 × 326,2 мм
• Вес: 53 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV600 185 кВт 400В рассчитан на встраивание в шкафы управления. Монтаж возможен двумя способами: настенный или фланцевый. Устройство требует свободного пространства вокруг для вентиляции - минимум 100 мм спереди и с боков. Не имеет встроенного DC-реактора и моторного дросселя - при необходимости их следует устанавливать отдельно. Для работы с длинными кабелями двигателя рекомендуется использовать экранированные провода и соблюдать правила заземления.

Безопасность и стандарты

• Электромагнитная совместимость: класс C3 по EN 61800-3 - позволяет работать в промышленной среде без внешних фильтров
• Конформное покрытие печатных плат: класс 3С3 по EN 60721-3-3 - повышает устойчивость к влаге, пыли и химическим воздействиям внутри шкафа
• Соответствие нормам безопасности IEC/EN 61800-5-1

Преимущества

• Встроенный ЭМС-фильтр исключает необходимость внешнего фильтра в большинстве промышленных условий
• Поддержка векторного управления без датчика обратной связи - точное управление моментом даже при малых оборотах
• Наличие двух слотов для расширения функционала - можно добавить PROFIBUS, PROFINET, CANopen или увеличить количество входов/выходов
• Пожарный режим - возможность принудительного включения двигателя при аварии
• Съёмная панель оператора - удобство обслуживания и настройки без вскрытия шкафа
• Поддержка программного обеспечения SystemeVAR Studio - быстрый ввод в эксплуатацию и диагностика

Ограничения применения

• Не предназначена для работы вне закрытых шкафов - степень защиты IP20 не допускает эксплуатации в открытых помещениях с пылью или влагой
• Отсутствие встроенного DC-реактора требует дополнительной установки при длительных кабелях или чувствительных сетях
• При температуре выше +40 C необходимо снижать нагрузку - максимальная мощность не сохраняется
• Не поддерживает энкодеры - нельзя реализовать замкнутый контур управления с обратной связью по положению
• Релейные выходы: модели до 15.03.2023 имеют только один релейный контакт - проверьте маркировку QCPASS на упаковке

Примеры использования

• Управление насосами в системах водоснабжения - экономия электроэнергии за счёт изменения скорости в зависимости от давления
• Вентиляторы в HVAC-системах - плавный пуск и регулировка воздушного потока
• Конвейерные линии - синхронизация скоростей нескольких приводов
• Компрессоры - поддержание постоянного давления в трубопроводе
• Автоматизированные производства с пожарным режимом - принудительный запуск оборудования при возгорании

Практические советы

• Перед монтажом проверьте соответствие напряжения сети - допустимый диапазон 340–440 В, ниже 340 В возможны отказы
• Для долгой службы используйте качественные кабели с экраном и правильное заземление корпуса
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) установите выходной дроссель
• Настройку начинайте через панель оператора - затем переходите на Modbus для удалённого контроля
• Обновляйте прошивку через SystemeVAR Studio - производитель выпускает исправления и новые функции
• При заказе убедитесь, что модель имеет отметку QCPASS - это гарантирует наличие второго релейного выхода
• Не забудьте предусмотреть место для плат расширения - два слота позволяют адаптировать устройство под будущие задачи
