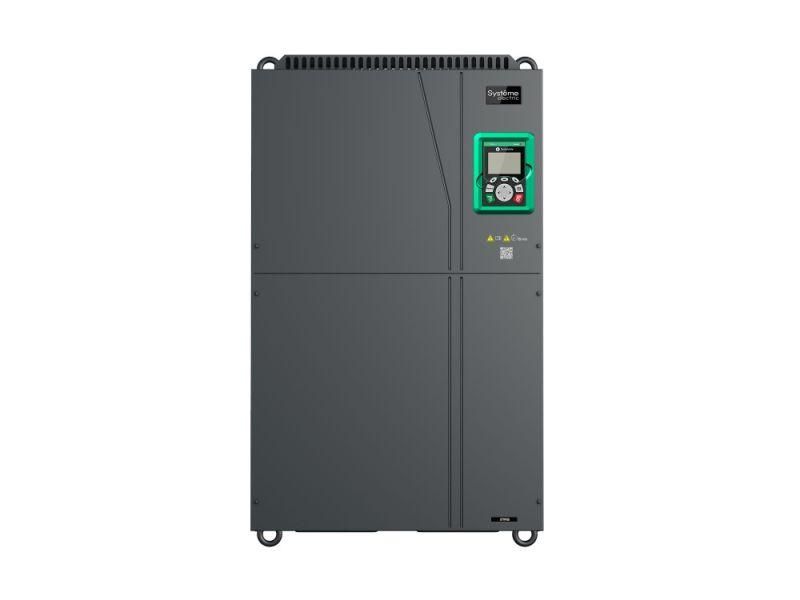

Преобразователь частоты STV900 G-тип: 200 кВт (P-тип: 220 кВт) 400В | STV900C20N4 SE APC

Преобразователь частоты STV900 200 кВт 400В SE - устройство для точного регулирования скорости трёхфазных электродвигателей мощностью до 200 кВт. Модель G-типа обеспечивает высокую перегрузочную способность, что делает её подходящей для требовательных промышленных применений. Артикул stv900c20n4 соответствует серийному решению SystemeVar от бренда Systeme Electric.

Назначение и область применения

Преобразователь частоты STV900 предназначен для управления скоростью и моментом трёхфазных асинхронных двигателей. Он используется там, где требуется плавный запуск, точная настройка оборотов или энергосбережение. Подходит для насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ и других механизмов с переменной нагрузкой. Применяется исключительно в промышленных условиях - не для бытового использования.

Технические характеристики

• Номинальная мощность двигателя: 200 кВт (G-тип); 220 кВт (P-тип)
• Номинальный выходной ток: 380 А (G-тип)
• Сетевое напряжение: 380–440 В, 3 фазы, +-15%/+10%
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Необходимая частота сети: 50/60 Гц
• Перегрузочная способность (G-тип): 150% - 60 сек, 180% - 10 сек, 200% - 1 сек
• Несущая частота ШИМ: 2 кГц
• Степень защиты: IP20 - защищён от контакта с внутренними деталями и крупными предметами, но не от пыли и воды
• Аналоговые входы: 1 канал
• Цифровые входы: 6 каналов
• Аналоговые выходы: 1 канал
• Цифровые выходы: 1 контакт
• Интерфейсы связи: Modbus RTU через RS-485
• Работа в четырёх квадрантах: да - позволяет рекуперацию энергии при торможении
• Габариты: 500×360×870 мм
• Вес: 85 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 совместим с большинством трёхфазных асинхронных двигателей до 200 кВт. Для установки необходима вертикальная монтажная поверхность с минимальным свободным пространством вокруг корпуса - минимум 100 мм спереди и по бокам для вентиляции. Кабели питания и двигателя должны быть экранированными, особенно при длинных линиях (>50 м). Подключение осуществляется через клеммы на передней панели. Блок управления доступен через кнопки на лицевой панели или через Modbus-интерфейс. Учитывайте посадочные размеры: габариты устройства требуют специального шкафа или площадки с достаточной несущей способностью.

Безопасность и стандарты

Преобразователь частоты STV900 соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 допускает использование только внутри закрытых щитовых помещений. Отсутствие встроенной защиты от пыли и влаги требует обязательного соблюдения условий окружающей среды - температура от –10C до +50C, относительная влажность до 90% без конденсации. Электромагнитная совместимость обеспечена в рамках промышленных норм, однако рекомендуется использовать фильтры гармоник при наличии чувствительной аппаратуры рядом.

Преимущества

• Поддержка работы в четырёх квадрантах - позволяет экономить энергию при торможении за счёт рекуперации
• Высокая перегрузочная способность G-типа - идеально для технологий с импульсными нагрузками (например, подъёмники, прессы)
• Гибкая система управления: можно задавать параметры как с панели, так и удалённо через Modbus
• Низкий уровень гармонических искажений благодаря стабильной несущей частоте ШИМ 2 кГц
• Стандартный интерфейс RS-485 упрощает интеграцию в системы автоматизации

Ограничения применения

• Не предназначен для открытых площадок или агрессивных сред - IP20 не защищает от пыли и влаги
• Запрещено подключение однофазных двигателей или двигателей меньшей мощности без согласования с профилем нагрузки
• Не работает без внешнего охлаждения при длительном использовании на пределе мощности - требуется принудительная вентиляция помещения
• Не подходит для систем с постоянной нагрузкой ниже 10% от номинала - снижается эффективность и возможны проблемы с управлением
• Максимальная выходная мощность при линейной нагрузке - 380 кВт; превышение этого значения недопустимо даже кратковременно

Примеры использования

• Вентиляционные установки в цехах - плавное изменение скорости в зависимости от потребления воздуха
• Ленточные конвейеры на пищевых производствах - точная синхронизация скоростей нескольких приводов
• Насосные станции водоснабжения - регулирование давления по сигналу от датчиков
• Обрабатывающие центры с ЧПУ - обеспечение стабильного момента при резке металла
• Энергоэффективные компрессоры - снижение расхода электроэнергии при частичной нагрузке

Практические советы

• Выбирая между G-типом и P-типом: G-тип лучше для динамических нагрузок (частые пуски, торможения), P-тип - для равномерных процессов с длительной работой на максимуме
• При монтаже используйте кабели с медными жилами и экраном - это снижает помехи в сигнальных линиях
• Настройте параметры торможения через интерфейс Modbus, чтобы избежать скачков напряжения в сети
• Не забудьте проверить соответствие посадочных размеров (500×360×870 мм) месту установки - устройство занимает значительное пространство
• Для долгой службы контролируйте температуру в шкафу - оптимально не выше +40C
• Резервируйте питание и используйте автономные источники, если оборудование критично важно для технологического процесса
