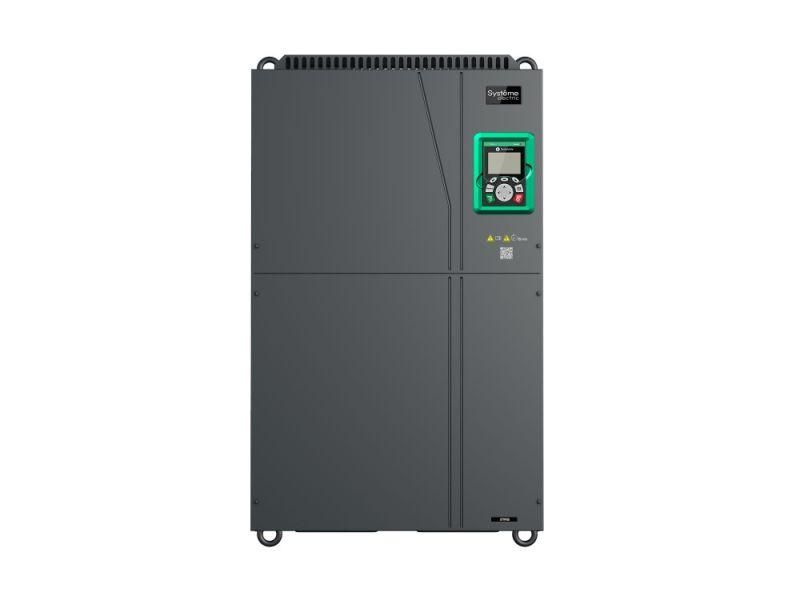

Преобразователь частоты STV900 G-тип: 185 кВт (P-тип: 200 кВт) 400В | STV900C18N4 SE APC

Преобразователь частоты STV900 185 кВт 400В SE (P-тип: 200 кВт) предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель обеспечивает высокую надёжность при работе в режиме источника тока и подходит для задач, требующих рекуперации энергии. Бренд Systeme Electric и артикул stv900c18n4 указывают на принадлежность к серийному решению SystemeVar.

Назначение и область применения

Преобразователь частоты STV900 185 кВт 400В SE используется для управления двигателями мощностью до 185 кВт в системах с переменной нагрузкой. Подходит для приводов насосов, вентиляторов, компрессоров, конвейеров, подъёмных механизмов и других устройств, где требуется плавный запуск, точная скорость и рекуперация энергии. Особенность P-типа позволяет использовать его в приложениях с частой сменой направления вращения и возвратом энергии в сеть - например, в лифтах, тормозящих приводах или испытательных стендах.

Технические характеристики

• Номинальная мощность двигателя: 185 кВт (G-тип), 200 кВт (P-тип)
• Номинальный выходной ток: 340 А (G-тип), 380 А (P-тип)
• Напряжение питания: 380–440 В, 3 фазы, +-15%/+10%
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Необходимая частота сети: 50/60 Гц
• Несущая частота ШИМ: 2 кГц
• Перегрузочная способность (P-тип): 120% в течение 60 секунд
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг
• Цифровые входы: 6 шт.
• Цифровые выходы: 1 шт.
• Аналоговые входы/выходы: 1 вход / 1 выход
• Интерфейсы связи: Modbus через один порт RS-485
• Способы задания параметров: ручная настройка, дистанционное управление, интерфейс
• Относительное симметричное допустимое отклонение: 0,05% - высокая точность управления
• Габариты: 500×360×870 мм
• Вес: 85 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 185 кВт 400В SE совместим с большинством трёхфазных асинхронных двигателей стандарта IEC. Для установки необходима вертикальная монтажная поверхность с зазором минимум 100 мм сверху и снизу для вентиляции. Клеммы для силового подключения рассчитаны на кабели сечением до 95 мм2. Установка возможна только в закрытом щите с контролируемой температурой - из-за степени защиты IP20 устройство не предназначено для открытого монтажа. Подключение сигнальных цепей выполняется отдельными экранированными проводами, чтобы исключить помехи.

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Работает в соответствии с нормами для промышленных сред. Отсутствие функции автономного торможения требует внешнего тормозного резистора при активном торможении. Обязательно соблюдение правил электробезопасности при обслуживании - питание должно быть полностью отключено перед работой с клеммами.

Преимущества

• Поддержка работы в четырёх квадрантах - возможность рекуперации энергии снижает потребление из сети и уменьшает тепловую нагрузку
• Высокая точность управления (+-0,05%) - идеально для технологических процессов, чувствительных к колебаниям скорости
• Универсальный интерфейс Modbus - легко интегрируется в системы автоматизации
• Жесткая конструкция и металлический корпус обеспечивают долговечность даже в условиях вибраций
• Гибкость настройки: можно задавать параметры как на панели, так и удалённо через PLC

Ограничения применения

• Степень защиты IP20 - нельзя использовать во влажных, пыльных или агрессивных средах без дополнительной защиты корпуса
• Отсутствие встроенного тормозного модуля - при необходимости быстрого торможения требуется внешний тормозной резистор
• Максимальная частота 400 Гц - не подходит для высокочастотных микродвигателей (например, шпиндели сверлильных станков выше 200 Гц)
• P-тип имеет меньшую перегрузочную способность по сравнению с G-типом - не рекомендован для кратковременных ударных нагрузок выше 120%

Примеры использования

• Привод вентилятора на теплообменнике - плавное изменение оборотов для экономии энергии
• Лифтовой привод - работа в четырёх квадрантах позволяет возвращать энергию при спуске груза
• Конвейерная линия с весовым дозированием - точное управление скоростью по сигналу с датчика
• Испытательный стенд для двигателей - регулирование момента и частоты через Modbus от ПЛК

Практические советы

• Выбирая между G- и P-типом: G-тип лучше для кратковременных перегрузок (до 200%), P-тип - для длительной работы с рекуперацией
• При использовании в сетях с нестабильным напряжением ниже 380 В - проверьте наличие внутренней компенсации; при падении ниже 323 В возможна остановка
• Для долгой службы следите за температурой внутри шкафа - оптимальный диапазон +5…+40 C
• Настройте параметры фильтрации входного тока, если есть проблемы с гармониками в сети
• Запрещается подключать выход преобразователя напрямую к другому источнику питания - риск повреждения IGBT-ключей
• При первом запуске используйте тестовый режим без нагрузки - проверьте работу всех цифровых входов и выходов
