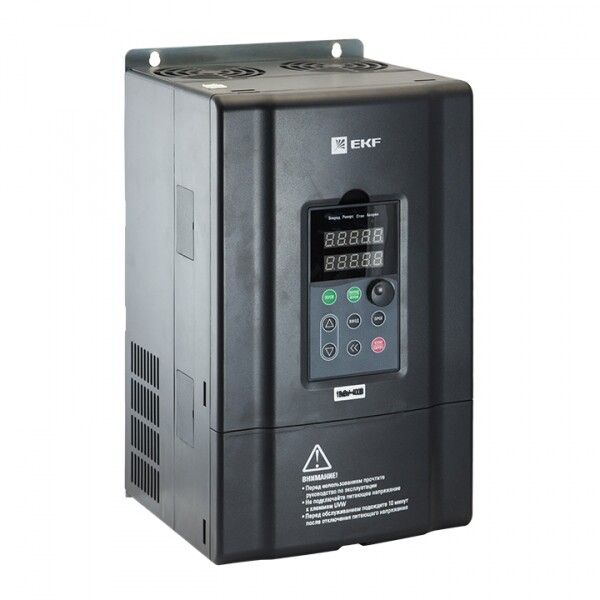

Преобразователь частоты 200/220кВт 3х400В VECTOR-100 EKF PROxima | VT100-200-3

Преобразователь частоты 200/220 кВт 3х400 В VECTOR-100 PROxima от EKF предназначен для точного регулирования скорости трёхфазных асинхронных двигателей. Модель VECTOR-100 PROxima обеспечивает энергосбережение до 30%, подходит для промышленных систем с высокими требованиями к управлению движением. Артикул vt100-200-3 рассчитан на работу с нагрузкой до 220 кВт и имеет надёжную конструкцию для длительной эксплуатации.

Назначение и область применения

VECTOR-100 PROxima используется для управления скоростью вращения электродвигателей в ответственных промышленных процессах. Подходит для насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ и другого оборудования, где требуется плавный запуск, точная регулировка скорости или рекуперация энергии.

Благодаря работе в четырёх квадрантах, устройство позволяет не только ускорять, но и тормозить двигатель с возвратом энергии в сеть - это особенно важно в системах с частой сменой направления движения или торможением под нагрузкой.

Технические характеристики

• Номинальная мощность: 200 кВт
• Максимальная выходная мощность: 220 кВт (перегрузка до 110% на 60 сек)
• Сетевое напряжение: 400 В переменного тока, 3 фазы
• Выходное напряжение: до 400 В, синусоидальная форма
• Номинальный выходной ток: 380 А
• Максимальная выходная частота: 600 Гц - подходит для высокоскоростных шпинделя и специализированных механизмов
• Частота сети: 50/60 Гц - совместим с сетями России и Европы
• Степень защиты: IP20 - установка только в закрытых щитах, защищённых от доступа персонала
• Встроенное тормозное сопротивление - исключает необходимость внешнего модуля при обычных режимах торможения
• Аналоговые входы: 2 (для сигналов 0–10 В / 4–20 мА)
• Аналоговые выходы: 2 (для контроля параметров, например, частоты или тока)
• Цифровые входы: 5 (для команд запуск/стоп, изменение скорости, переключение режимов)
• Цифровые выходы: 4 (сигналы аварий, готовности, работы, торможения)
• Способы задания параметров: ручной (через панель), дистанционный (по кнопкам), через внешний интерфейс
• Относительная симметрия сети (напряжение и частота): +-15% - допускает колебания в слабых сетях
• Гарантия: 3 года

Совместимость и монтаж

VECTOR-100 PROxima совместим со всеми типами трёхфазных асинхронных двигателей, соответствующих по мощности и напряжению. Для подключения требуются силовые кабели сечением не менее 95 мм2 (медные) для фаз и заземления.

При монтаже соблюдайте:

• Заземление корпуса - обязательно, для безопасности и помехоустойчивости
• Расстояние от стен и других устройств - минимум 100 мм с каждой стороны для теплоотвода
• Установка только внутри электрощита класса IP54 и выше - сам преобразователь IP20, поэтому нуждается в защите от пыли и влаги
• Подключение кабелей питания и двигателя - строго по схеме, избегать перекрещивания

Интерфейсы: один аппаратный порт (вероятно, для программирования через PC или HMI), другие протоколы (PROFINET, Modbus, USB) отсутствуют - для удалённого управления используйте PLC с аналоговыми/цифровыми каналами.

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 61800-3 (электромагнитная совместимость). Устройство оснащено внутренней защитой от перегрева, перегрузки, короткого замыкания, потери фазы и перенапряжений. Автоматическое отключение происходит при превышении предельных значений.

Преимущества

• Энергоэффективность - снижение расхода электроэнергии до 30% за счёт точного соответствия нагрузке
• Встроенное тормозное сопротивление - экономия места и стоимости, нет необходимости в дополнительном оборудовании
• Лаковое покрытие плат - повышена устойчивость к влажности и загрязнениям в промышленной среде
• Удобная система охлаждения - вентилятор легко снимается для обслуживания, расположение конденсаторов не препятствует циркуляции воздуха
• Работа в четырёх квадрантах - возможность рекуперации энергии при торможении, что снижает затраты на энергию и увеличивает срок службы механических элементов
• Два экрана на панели управления - удобный просмотр текущего состояния и параметров одновременно

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 требует обязательного помещения в электрощит
• Отсутствие цифровых промышленных интерфейсов (PROFINET, EtherNet/IP, Modbus TCP) - нельзя подключать напрямую к современным SCADA-системам без дополнительного контроллера
• Максимальная частота 600 Гц - недостаточна для сверхвысокоскоростных шпинделей (>100 тыс. об/мин), требующих >1 kHz
• Нет возможности параллельного включения нескольких устройств - каждый VECTOR-100 PROxima работает автономно
• Не подходит для однофазных сетей или двигателей на 220 В - только 3×400 В

Примеры использования

• Вентиляция крупного цеха - автоматическая регулировка оборотов в зависимости от температуры и давления
• Конвейерная линия пищевого производства - плавный старт и остановка для сохранения целостности продукции
• Насосная станция водоснабжения - поддержание постоянного давления в трубопроводе
• Фрезерный станок с ЧПУ - точное управление шпинделем на высоких частотах до 600 Гц
• Подъёмник с противовесом - использование рекуперации при опускании груза

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может вызвать вращение двигателя в обратную сторону
• Настройте параметры торможения - если тормозное сопротивление нагревается часто, увеличьте время торможения или проверьте нагрузку
• При использовании длинных кабелей между преобразователем и двигателем (более 50 м) установите выходной дроссель для снижения импульсных помех
• Регулярно проверяйте состояние вентилятора - он снимается без инструментов, замена занимает минуту
• Для сложных задач используйте внешний терминал или ПЛК - встроенная панель подходит только для базовой настройки
• Убедитесь, что питание сети не превышает +-15% от 400 В - иначе возможны отказы или ограничение мощности
