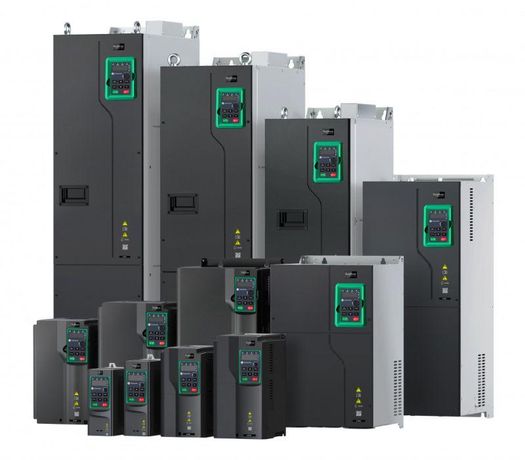

Преобразователь частоты STV600 250 кВт 400В с DC и вых. реакт. | STV600C25N4L3 SE APC

Преобразователь частоты SystemeVar STV600c25n4l3 - это промышленный регулятор скорости двигателя мощностью 250 кВт, предназначенный для точного управления насосами, вентиляторами и другими нагрузками с переменным моментом. Устройство оснащено встроенными входным и выходным реакторами, что снижает помехи и продлевает срок службы оборудования. Бренд Systeme Electric и артикул stv600c25n4l3 указывают на серию SystemeVar, ориентированную на жесткие условия эксплуатации.

Назначение и область применения

Преобразователь частоты SystemeVar STV600c25n4l3 используется для плавного запуска, регулирования скорости и энергоэффективного управления асинхронными двигателями. Особенно эффективен в системах с переменной нагрузкой: насосные станции, системы вентиляции, компрессоры, конвейеры. Подходит для работы в промышленных зонах с высокими требованиями к надежности и защите от электромагнитных помех.

Технические характеристики

• Номинальная мощность: 250 кВт (кратковременно до 460 кВт - 110% в течение 60 секунд)
• Напряжение питания: 3×400 В +-15%…+10% (диапазон 340–440 В)
• Выходной ток: 460 А
• Выходная частота: до 400 Гц
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Напряжение на выходе: 400 В (соответствует входному)
• Управление: скалярное и векторное (без энкодера)
• Защита корпуса: IP00 (требуется установка в шкаф с защитой минимум IP54)
• Интерфейсы связи: Modbus RTU (встроенный); опционально PROFIBUS DP, PROFINET, CANopen
• Аналоговые входы: 2
• Цифровые входы: 6
• Аналоговые выходы: 2
• Цифровые выходы: 1 (реле) + 1 дополнительное реле (только для устройств после 15.03.2023, с маркировкой QCPASS)
• Слоты расширения: 2 (для модулей SEOP-1628, SEOP-1630 и других)
• Температурный диапазон: -10C … +50C (номинальные параметры сохраняются до +40C)
• Габариты: 303(350) × 1470 × 480 мм
• Вес: 149 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты SystemeVar STV600c25n4l3 предназначен для встраивания в силовой шкаф управления. Монтаж возможен как настенный, так и напольный. Критически важно соблюдать минимальные зазоры вокруг устройства для обеспечения охлаждения - рекомендовано не менее 100 мм спереди и по бокам. Поскольку степень защиты IP00, устройство **не** может работать открыто - обязательно использование герметичного или закрытого шкафа с классом защиты не ниже IP54. Для подключения используйте кабели с медными жилами соответствующего сечения (по току 460 А). Встроенные входной и выходной реакторы позволяют избежать внешней установки дросселей, но требуют правильного согласования с сетью и двигателем.

Безопасность и стандарты

• Электромагнитная совместимость: Class C3 по EN 61800-3 (подходит для промышленной среды без дополнительных фильтров)
• Конформное покрытие плат: Class 3C3 по EN 60721-3-3 (защита от влаги, пыли, химических воздействий внутри шкафа)
• Поддержка пожарного режима: автоматическое переключение на максимальную скорость при сигнале от системы пожарной безопасности
• Соответствие нормам IEC/EN 61800-5-1 (электробезопасность)

Преимущества

• Встроенные DC-реактор и выходной дроссель снижают гармонические искажения и продлевают жизнь кабелей и двигателя
• Встроенный EMC-фильтр исключает необходимость в дополнительных фильтрах в большинстве промышленных объектов
• Поддержка двух типов управления (скалярное и векторное) позволяет использовать один прибор для широкого спектра задач
• Съемная панель оператора (LED) упрощает обслуживание и настройку без вскрытия шкафа
• Два слота расширения позволяют гибко адаптировать количество входов/выходов под проект
• Прошивка с поддержкой SystemeVAR Studio - удобная программа для быстрого старта, диагностики и мониторинга
• Пожарный режим повышает безопасность в системах вентиляции и дымоудаления

Ограничения применения

• Не применяется вне закрытого шкафа - IP00 не защищает от пыли, влаги и механических воздействий
• Не подходит для взрывоопасных зон (Zone 1/2, Div. 1/2) - отсутствует взрывозащита
• При температуре выше +40C требуется снижение нагрузки или активное охлаждение
• Максимальная выходная частота 400 Гц ограничивает применение для сверхвысокоскоростных шпинделях (например, >30 000 об/мин)
• Реле на выходе (1DO) имеет малую коммутационную способность - не подходит для управления крупными контакторами без промежуточного реле
• Для подключения более чем 6 DI / 2 AI / 1 DO потребуется дополнительная плата (SEOP-1628/1630)

Примеры использования

• Система водоснабжения: регулирование давления в трубопроводе через изменение частоты насосов
• Вентиляция в цеху: автоматическая настройка оборотов в зависимости от уровня CO₂
• Конвейерная линия: плавный пуск и остановка с учетом веса груза
• Система дымоудаления: активация пожарного режима при тревоге
• Обработка материалов: контроль скорости подачи материала на станок

Практические советы

• Перед монтажом проверьте соответствие напряжения сети - допустимый диапазон 340–440 В, но колебания выше +-10% вызовут аварийную остановку
• Для долгой работы в условиях повышенной влажности или пыли - выбирайте шкаф с IP54/IP65 и принудительной вентиляцией
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) - встроенный выходной реактор уже есть, но дополнительно можно установить dV/dt-фильтр
• Настройка через панель оператора: начните с базового профиля «Nasos/Ventilator» - он предварительно оптимизирован под эти нагрузки
• Для удаленной диагностики - подключите Modbus RTU к SCADA-системе. Обязательно используйте экранированный кабель и заземление на обоих концах
• Проверьте наличие маркировки QCPASS на упаковке - она подтверждает наличие второго релейного выхода (2RO вместо 1RO)
• Зарегистрируйте устройство через SystemeVAR Studio - это активирует бесплатную техподдержку и обновления прошивки
