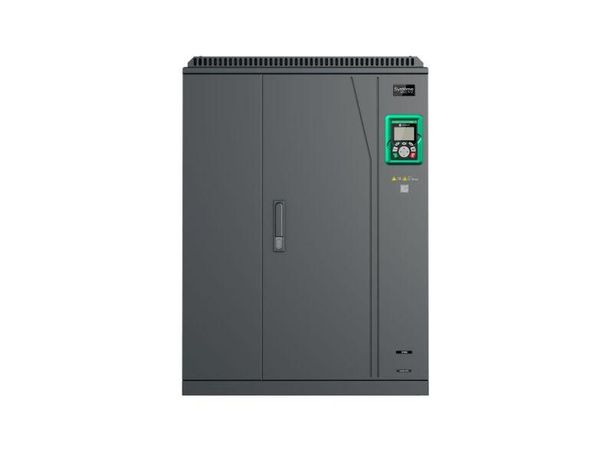

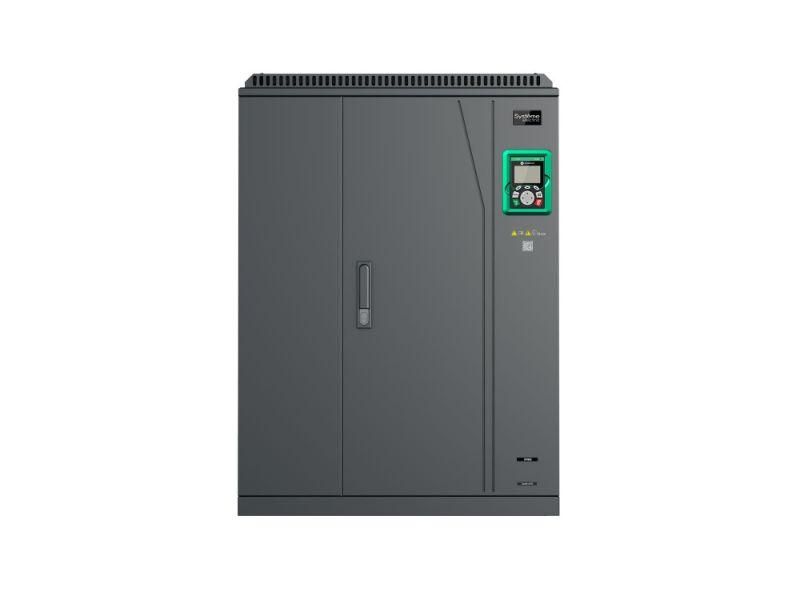

Преобразователь частоты STV900 G-тип: 250 кВт (P-тип: 280 кВт) 400В | STV900C25N4 SE APC

Преобразователь частоты STV900 250 кВт 400В SE - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель с G-типом обеспечивает высокую перегрузочную способность, что делает её надёжным решением для оборудования с переменными нагрузками. Артикул stv900c25n4 соответствует серийному продукту SystemeVar 900 от бренда Systeme Electric.

Назначение и область применения

Преобразователь частоты STV900 250 кВт 400В SE предназначен для управления скоростью вращения электродвигателей путём изменения частоты и напряжения на выходе. Он используется там, где требуется плавный запуск, точная регулировка оборотов или энергосбережение. Подходит для насосов, вентиляторов, компрессоров, конвейеров, экструдеров и других механизмов с изменяющейся нагрузкой. Применяется исключительно в промышленных условиях - не для бытового или наружного использования.

Технические характеристики

• Номинальная мощность: 250 кВт (G-тип); максимальная выходная мощность до 530 кВт
• Выходной ток: 480 А (G-тип)
• Напряжение питания: 380–440 В, 3 фазы, +-15%/+10%
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Напряжение на выходе: 400 В
• Максимальная выходная частота: 400 Гц
• Перегрузочная способность (G-тип): 150% - 60 сек, 180% - 10 сек, 200% - 1 сек
• Необходимая несущая частота ШИМ: 2 кГц
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от пыли и воды
• Аналоговые входы: 1 (для сигналов 0–10 В или 4–20 мА)
• Цифровые входы: 6 (для команд включения/выключения, переключения режимов)
• Аналоговый выход: 1 (для передачи сигнала состояния или измерений)
• Цифровой выход: 1 (сигнал аварии, готовности)
• Интерфейсы: Modbus RTU через RS-485 (1 порт)
• Управление: ручное (панель), дистанционное (кнопки/переключатели), через интерфейс связи
• Габариты: 680×380×960 мм
• Вес: 135 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 250 кВт 400В SE совместим с большинством трёхфазных асинхронных двигателей мощностью до 250 кВт. Для работы требуются: стационарная установка в закрытом щите, качественный ввод питания с фильтрами помех (при необходимости), заземление по нормам ПУЭ. Кабели подключения должны иметь достаточное сечение - учитывайте ток 480 А. Установка возможна только вертикально, с воздушным охлаждением. Минимальное расстояние до стен: 100 мм сбоку, 200 мм сверху и снизу. Не рекомендуется монтаж рядом с источниками тепла или вибраций.

Безопасность и стандарты

Преобразователь частоты STV900 соответствует требованиям безопасности IEC 61800-5-1 и EN 61800-3. Обеспечивает защиту от перегрева, перегрузки, короткого замыкания, потери фазы и перенапряжения. Степень защиты IP20 позволяет использовать только внутри помещений. Отсутствие встроенной защиты от внешних воздействий требует обязательного размещения в электрошкафе с классом защиты не ниже IP54.

Преимущества

• Высокая перегрузочная способность G-типа - идеально для технологий с кратковременными пиками нагрузки (например, дробилки, прессы)
• Поддержка работы в четырёх квадрантах - возможность рекуперации энергии при торможении двигателя
• Интегрированный Modbus RTU - простая интеграция в системы автоматизации
• Жесткая стабильность параметров при колебаниях сети (+-0,1% по напряжению, +-0,05% по частоте)
• Низкий уровень шума ШИМ (2 кГц) снижает электромагнитные помехи и вибрацию двигателя

Ограничения применения

• Не предназначена для наружной установки - IP20 не защищает от пыли и влаги
• Запрещено использование в взрывоопасных средах (не имеет взрывозащиты)
• Не работает с однофазными двигателями или постоянным током
• Требуется принудительное охлаждение; при температуре выше +40C необходимо снижение мощности
• Недостаточно каналов для сложных систем - только 1 аналоговый вход и 1 выход, нужен внешний контроллер для многофункциональных задач

Примеры использования

• Вентиляционные системы с датчиками давления - плавная регулировка оборотов в зависимости от потребности
• Линии производства пластиковых изделий - управление скоростью экструдера с сохранением качества материала
• Насосные станции водоснабжения - экономия энергии за счёт снижения оборотов при малом расходе
• Конвейеры с грузами переменной массы - перегрузка до 200% позволяет справиться с внезапными перегрузками

Практические советы

• Выбирая между G-типом (250 кВт) и P-типом (280 кВт), ориентируйтесь на тип нагрузки: G-тип - для импульсных, P-тип - для равномерных длительных нагрузок
• При использовании длинных кабелей между преобразователем и двигателем (более 50 м) обязательно используйте выходной дроссель
• Настройка параметров через Modbus предпочтительнее ручной - проще масштабировать и интегрировать в SCADA
• Обязательно проверьте посадочные размеры: 680×380×960 мм - убедитесь, что место в шкафу достаточно
• При первом запуске выполните автонастройку двигателя (если поддерживается моделью) - это повысит эффективность и снизит нагрев
• Не забудьте про фильтры гармоник - при работе нескольких преобразователей в одном цехе они могут вызывать искажения сети
