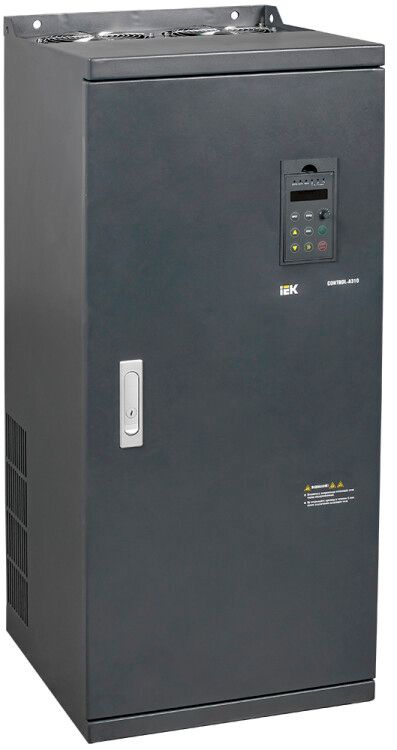

Преобразователь частоты CONTROL-A310 380В 3Ф 250кВт 480А P-режим IEK - CNT-A310D33V250TEL-P

Преобразователь частоты CONTROL-A310 380В 3Ф 250кВт 480А P-режим - это устройство для точного регулирования скорости асинхронных двигателей в промышленных, коммерческих и жилых объектах. Модель от IEK (ИЭК) с артикулом cnt-a310d33v250tel-p рассчитана на работу с двигателями мощностью 250 кВт и оснащена съемной панелью управления, встроенным MODBUS и поддержкой энкодера.

Назначение и область применения

Преобразователь частоты CONTROL-A310 380В 3Ф 250кВт 480А P-режим управляет работой асинхронных электродвигателей, изменяя частоту и напряжение питания. Это позволяет плавно регулировать скорость вращения, снижать энергопотребление и продлевать срок службы оборудования.

• Подходит для насосов, вентиляторов, конвейеров, компрессоров, лифтов и других механизмов с переменной нагрузкой.
• Применяется в промышленности, ЖКХ, торговых центрах, логистических комплексах.
• P-режим означает оптимизацию под насосные и вентиляторные системы - экономичный режим работы с автоматическим поддержанием давления или расхода.

Технические характеристики

• Сетевое напряжение: 400 В (трёхфазное), допускает колебания +-10%
• Выходное напряжение: до 400 В, соответствует стандартному 380 В для промышленных двигателей
• Номинальный ток: 480 А - способен запускать и управлять двигателями до 250 кВт
• Частота сети: 50/60 Гц - совместим с сетями России и стран СНГ
• Максимальная выходная частота: 3200 Гц - позволяет управлять высокоскоростными приводами (например, шпинделями)
• Перегрузочная способность: до 180% от номинала на 60 секунд - выдерживает кратковременные пики нагрузки
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требуется установка в закрытый щит
• Управление: ручное (панель), дистанционное (внешние сигналы), через сети (MODBUS RTU)
• Интерфейсы: один порт RS-485 для связи с PLC, HMI, SCADA
• Встроенные функции: PID-регулятор, энкодер, DC-дробель (в некоторых модификациях), виртуальные реле, контроль перемещения
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты CONTROL-A310 380В 3Ф 250кВт 480А P-режим монтируется в электрощиты с принудительной вентиляцией. Установка возможна вертикально - соблюдайте зазоры вокруг корпуса для теплоотвода.

• Подключается к трёхфазной сети 400 В и асинхронному двигателю 380 В / 250 кВт.
• Съёмная русифицированная панель управления легко демонтируется для удобства обслуживания и замены.
• Для подключения энкодера используйте входы на плате управления - тип сигнала: TTL или HTL (уточнять по документации).
• RS-485 работает по протоколу MODBUS RTU - адресация и параметры настраиваются через меню панели.
• DC-дробель встроен не во всех серийных образцах - проверьте маркировку на корпусе перед монтажом.

Безопасность и стандарты

Преобразователь частоты CONTROL-A310 380В 3Ф 250кВт 480А P-режим соответствует требованиям безопасности ЕН 61800-5-1 и ГОСТ Р 51319. Применяет защиту от перегрева, перенапряжения, перегрузки и потери фазы. Несмотря на IP20, обязательна установка в закрытую электрошкафу с блокировкой доступа к токоведущим элементам.

Преимущества

• Компактный дизайн - занимает мало места в щите, особенно выгодно при модульном проектировании.
• Встроенный MODBUS RTU - исключает необходимость внешних модулей связи, снижает стоимость системы.
• Поддержка энкодера - позволяет реализовать замкнутые контуры управления с обратной связью по положению.
• PID-регулятор - автоматически поддерживает заданные параметры (давление, уровень, температура) без внешнего контроллера.
• Съёмная панель - упрощает обучение операторов и сервисное обслуживание без вскрытия шкафа.
• Насосный режим - снижает энергопотребление на 20–40% по сравнению с дросселированием клапанами.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли, агрессивных сред - из-за IP20 требует герметичного шкафа.
• DC-дробель есть не во всех экземплярах - при использовании длинных кабелей между преобразователем и двигателем рекомендуется проверить наличие этого элемента.
• Максимальная частота 3200 Гц - недостаточна для сверхвысокоскоростных шпинделей (>50 тыс. об/мин); для таких задач нужны специализированные модели.
• Не поддерживает Ethernet, Profibus, CANopen - только RS-485/MODBUS, что ограничивает интеграцию в сложные сети.
• Не имеет встроенного тормозного модуля - для быстрого останова с большой инерцией нужен внешний тормозной резистор.

Примеры использования

• Водоснабжение: управление насосами в котельной с поддержанием постоянного давления в трубопроводе.
• Логистика: регулирование скорости конвейера в зависимости от плотности груза.
• Производство: управление вентиляторами в сушильных камерах с помощью PID-регулятора.
• ЖКХ: работа лифта с плавным разгоном и торможением, управление по сигналу энкодера.

Практические советы

• Выбирая CONTROL-A310 380В 3Ф 250кВт 480А P-режим, убедитесь, что двигатель имеет класс изоляции F и выше - иначе возможен перегрев.
• При монтаже в щиту оставляйте минимум 100 мм свободного пространства сверху и с боков для воздушного охлаждения.
• Для долгой работы в условиях скачков напряжения установите входной фильтр и стабилизатор.
• Настройку параметров начинайте с заводских значений - затем адаптируйте под конкретную нагрузку через панель или программатор.
• Зарегистрируйте гарантию онлайн через сайт IEK - активация увеличивает покрытие на случай отказа по причине производства.
