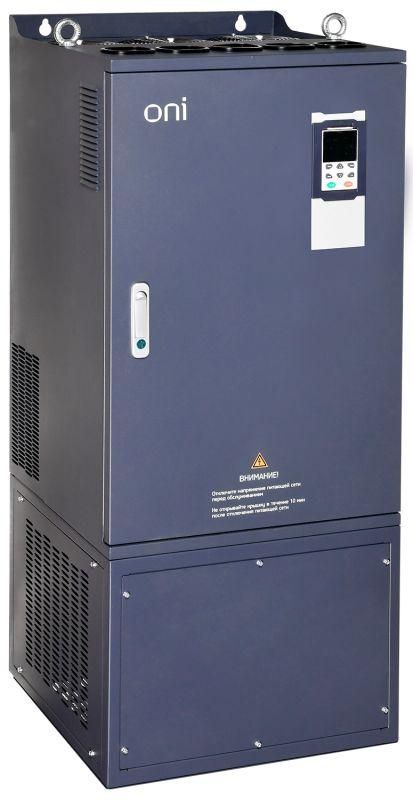

Преобразователь частоты K750 380В 3Ф 250-280кВт 465-520А ONI K750-33-250280RM IEK

Преобразователь частоты K750 ONI предназначен для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 280 кВт при питании от сети 380 В. Модель K750 ONI сочетает высокую надёжность, векторное управление и широкий набор интерфейсов, что делает её подходящей для сложных промышленных задач - от насосов и компрессоров до подъёмных механизмов.

Назначение и область применения

Преобразователь частоты K750 ONI используется там, где требуется плавное управление скоростью двигателя, энергосбережение и точная настройка режимов работы. Подходит для приводов насосов, вентиляторов, конвейеров, компрессоров, экструдеров и подъёмных устройств. Применяется в промышленности, ЖКХ, строительстве и на объектах с повышенными требованиями к надёжности. Версия с опциональной платой для энкодера позволяет использовать его в системах с обратной связью по положению - например, в лифтах или кранах.

Технические характеристики

• Сетевое напряжение: 380 В переменного тока, три фазы
• Номинальная мощность: 250–280 кВт (диапазон соответствует нагрузкам от 465 до 520 А)
• Выходной ток: 465–520 А (зависит от выбранной модели в рамках серии)
• Максимальная выходная частота: 600 Гц - позволяет управлять высокооборотистыми приводами
• Максимальное выходное напряжение: 483 В - обеспечивает достаточную амплитуду для питания двигателей при максимальной частоте
• Тип преобразования: Непосредственный (AC-AC) - без промежуточного постоянного тока, повышает КПД и снижает габариты
• Частота сети: 50/60 Гц - совместим с сетями России и стран с другими стандартами
• Управление: ручное (через кнопки), дистанционное (по аналоговым входам), через интерфейсы (Modbus RTU)
• Интерфейс RS-485: один порт - для связи с PLC, HMI или SCADA-системами
• Защита: от перегрева, перегрузки двигателя, короткого замыкания, перенапряжения и потери фазы
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, требует установки в шкафу
• Гарантия: 24 месяца
• Индикация: русифицированный LCD-дисплей с интуитивным меню

Совместимость и монтаж

K750 ONI совместим с большинством трёхфазных асинхронных двигателей мощностью до 280 кВт. Для подключения необходимо соблюдать полярность фаз L1/L2/L3 и N (нейтраль не обязательна, но рекомендована для некоторых моделей). Выходные клеммы U/V/W подключаются к двигателю. Установка возможна только внутри электрощита с принудительной вентиляцией из-за степени защиты IP20. Диапазон рабочих температур - от –10C до +50C. Обязательно соблюдайте минимальные зазоры вокруг устройства для теплоотвода. Для подключения энкодера используйте специализированную плату расширения - она не встроена, но совместима.

Безопасность и стандарты

Преобразователь частоты K750 ONI соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленных приводов. Защита от перегрузки и короткого замыкания реализована на уровне IEC 60947-4-3. Все внутренние цепи имеют двойную изоляцию. Работа с оборудованием допускается только квалифицированным персоналом после отключения питания и проверки отсутствия напряжения.

Преимущества

• Векторное управление с обратной связью - обеспечивает высокую точность момента даже на малых оборотах
• Поддержка Modbus RTU и RS-485 - легко интегрируется в автоматизированные системы
• Русифицированный интерфейс - ускоряет настройку и диагностику без перевода
• Широкий диапазон выходной частоты (до 600 Гц) - подходит для высокоскоростных процессов
• Гибкая система расширения - возможность подключения плат энкодера, аналоговых/цифровых входов/выходов
• Автоматическая адаптация к типу двигателя - снижает время настройки

Ограничения применения

• Не предназначен для открытой установки - IP20 требует герметичного шкафа
• Не работает с однофазными двигателями или сетями 220 В
• Не имеет встроенного тормозного модуля - для быстрого останова нужен внешний тормозной резистор
• Запрещено использование во взрывоопасных средах - отсутствует сертификат ATEX/IECEx
• При работе на пределе мощности (280 кВт) необходима активная вентиляция шкафа
• Не поддерживает Ethernet или PROFINET - для современных систем может потребоваться дополнительный протокольный шлюз

Примеры использования

• Водоснабжение: управление насосами в котельных и водоканалах - экономия электроэнергии до 40%
• Производство пластиков: контроль скорости экструдеров с помощью сигнала от энкодера
• Лифты и подъёмники: работа с платой энкодера для точного позиционирования
• Конвейеры на пищевых производствах: плавный запуск и останов для сохранения целостности продукции
• Вентиляция в больницах и метро: изменение скорости в зависимости от загрузки помещения

Практические советы

• Перед первым запуском выполните автопараметризацию двигателя - это исключит ошибки управления
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) установите выходной дроссель для подавления импульсных помех
• Для работы с энкодером обязательно подключите плату расширения - без неё сигнал не будет обработан
• Настройте пороги перегрузки под реальные условия - не всегда стоит использовать заводские значения
• Обеспечьте чистый воздух в щите: пыль снижает эффективность радиаторов, особенно при длительной работе на 90–100% нагрузки
• Резервируйте настройки через USB или RS-485 - восстановить прошивку можно за минуту, если произойдёт сбой
