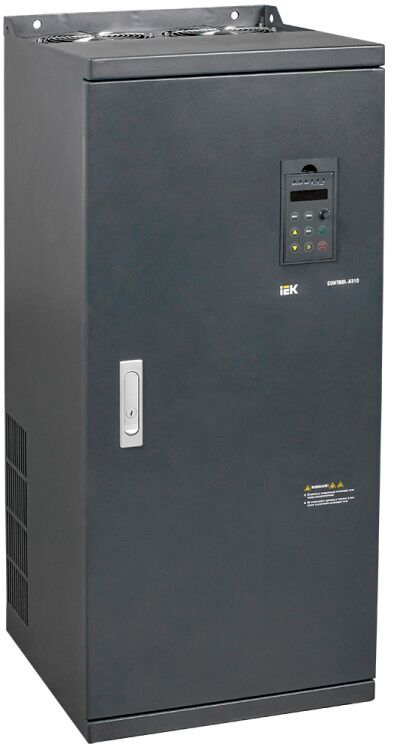

Преобразователь частоты CONTROL-A310 380В 3Ф 200-220кВт 380-420А IEK - CNT-A310D33V200-220TEL

Преобразователь частоты CONTROL-A310 380В 3Ф 200-220кВт 380-420А - устройство для точного регулирования скорости асинхронных двигателей в промышленных и коммерческих системах. Бренд IEK (ИЭК) предлагает эту модель как часть серии CONTROL, где сочетаются надёжность, компактность и гибкость настройки. Артикул cnt-a310d33v200-220tel соответствует модели на 200–220 кВт.

Назначение и область применения

Преобразователь частоты CONTROL-A310 предназначен для управления асинхронными двигателями переменного тока путём изменения частоты и напряжения питания. Подходит для задач, где требуется плавный запуск, точная скорость или энергосбережение: насосы, вентиляторы, конвейеры, компрессоры, ленточные транспортеры, станки с ЧПУ.

Область применения - промышленные цеха, объекты ЖКХ, торговые и логистические комплексы. Устройство допускает работу в условиях, где есть значительные колебания напряжения и высокая нагрузка.

Технические характеристики

• Сетевое напряжение: 400 В (допуск +-10%), трёхфазное
• Выходное напряжение: до 400 В, синусоидально-модулированное
• Номинальный выходной ток: 420 А
• Номинальная мощность: 200–220 кВт (соответствует классу двигателей 200–220 кВт)
• Максимальная выходная частота: 3200 Гц - позволяет управлять высокооборотными механизмами
• Частота входной сети: 50/60 Гц - совместим с европейскими и международными сетями
• Перегрузочная способность: до 180% от номинала на 60 секунд - выдерживает кратковременные пики нагрузки
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, не герметичен
• Интерфейсы: один порт RS-485 с поддержкой Modbus RTU
• Управление: ручное через съёмную панель, дистанционно через PLC, SCADA, HMI; поддерживаются внешние аналоговые и цифровые сигналы
• Встроено: PID-регулятор, энкодер-интерфейс, виртуальные реле, DC-дроссель (в некоторых модификациях), режим «насос»
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты CONTROL-A310 рассчитан на монтаж в шкафы управления. Кабельные вводы расположены снизу - удобно для вертикальной прокладки силовых линий. Для подключения используются клеммы с болтовым зажимом - рекомендован момент затяжки согласно руководству.

Съёмная панель управления позволяет легко обслуживать устройство без вскрытия корпуса. Монтаж возможен в любом положении, но предпочтительно - вертикально, с воздушным зазором минимум 100 мм сверху и с боков для охлаждения.

Подключение энкодера и внешних датчиков осуществляется через отдельные клеммы. Для работы с сетевыми протоколами используется RS-485 - необходимо соблюдать полярность и экранирование кабеля.

Безопасность и стандарты

Преобразователь частоты CONTROL-A310 соответствует требованиям IEC 61800-5-1 (безопасность управляемых электроприводов) и EN 61800-3 (электромагнитная совместимость). Защита от перегрева, перенапряжения, перегрузки и потери фазы реализована на уровне аппаратного и программного обеспечения.

Не имеет встроенной автономной системы резервирования - для критических процессов требуется внешний источник бесперебойного питания или дублирующий контур.

Преимущества

• Съёмная русифицированная панель - упрощает настройку и диагностику без открытия шкафа
• Встроенный Modbus RTU - позволяет интегрировать в существующие автоматизированные системы без дополнительных плат
• Режим «насос» - оптимизирует работу насосных станций, снижая износ оборудования и расход электроэнергии
• PID-регулятор - исключает необходимость во внешнем контроллере для замкнутых систем управления
• DC-дроссель (в некоторых версиях) - снижает гармонические искажения в сети, продлевает жизнь конденсаторов
• Компактный форм-фактор - экономит место в шкафах управления

Ограничения применения

• IP20 - нельзя использовать в сырых, пыльных или открытых помещениях без дополнительной защиты шкафа
• Отсутствие встроенного тормозного модуля - для быстрого останова с большой инерцией нужен внешний тормозной резистор
• DC-дроссель предусмотрен не во всех сериях - проверьте конкретный артикул перед заказом
• Максимальная частота 3200 Гц - недостаточно для очень высокоскоростных шпинделях (>100 тыс. об/мин); для таких задач нужны специализированные преобразователи
• Не поддерживает Ethernet/IP, Profinet - для сложных промышленных сетей может потребоваться шлюз

Примеры использования

• Водоснабжение: управление насосами в котельных и водоканалах с PID-регулированием давления
• Логистика: регулировка скорости конвейеров в зависимости от загрузки
• Производство: приводы вентиляторов в сушильных камерах с изменением частоты по температурному датчику
• Цеха: приводы металлорежущих станков с использованием энкодера для позиционирования
• ЖКХ: вентиляция в многоэтажках с автоматическим поддержанием воздухообмена

Практические советы

• Выбирая CONTROL-A310, убедитесь, что номинальный ток двигателя не превышает 420 А - лучше иметь запас 10–15%
• При монтаже используйте кабели с медными жилами сечением не менее 95 мм2 для фаз и 50 мм2 для заземления
• Настройка через панель: начните с базового профиля “V/f”, затем переходите к “Sensorless Vector” для лучшей динамики
• Для удалённого управления подключите RS-485 к контроллеру с терминалами 120 Ом на конце линии
• Проверьте наличие DC-дросселя в вашем артикуле - если его нет, и сеть чувствительна к помехам, установите внешний дроссель
• Запрещается включать преобразователь без подключённого двигателя - это вызывает ложные срабатывания защиты
• Регулярно очищайте радиаторы от пыли - особенно в цехах с металлообработкой
