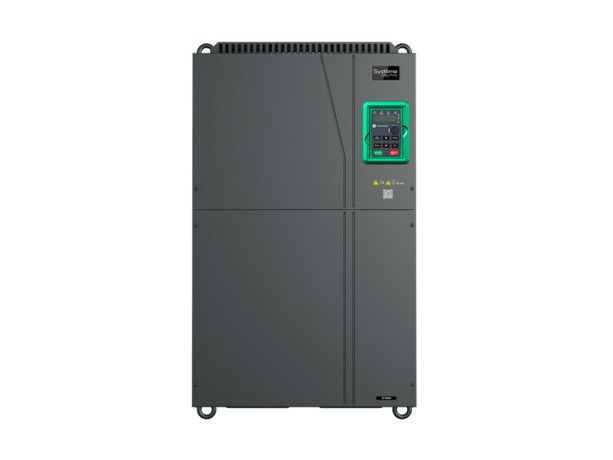

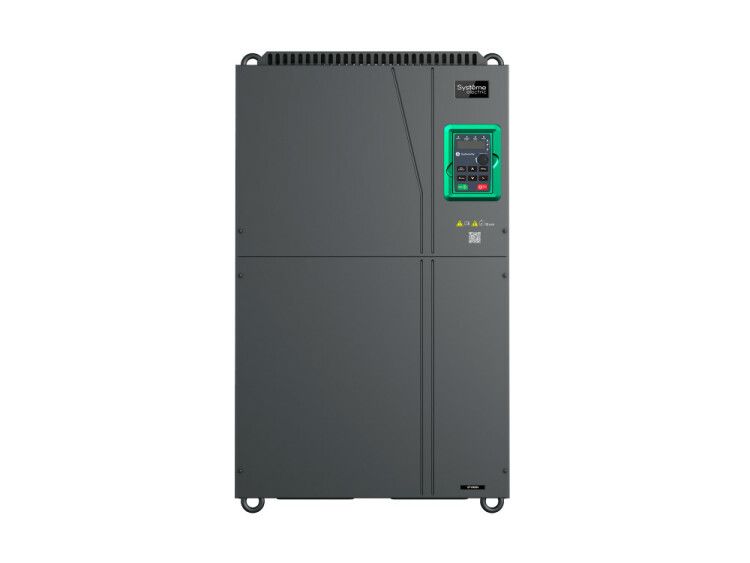

Преобразователь частоты STV900H 130 кВт 400В. Кран/Подъемник | STV900C13N4H SE APC

Преобразователь частоты STV900H 130 кВт 400В для крана/подъемника - устройство для точного регулирования скорости и момента электродвигателя грузоподъёмных механизмов. Произведённый компанией Systeme Electric, он предназначен для надёжной работы в условиях промышленных кранов и подъёмников, обеспечивая безопасное управление и высокую перегрузочную способность.

Назначение и область применения

Преобразователь частоты STV900H 130 кВт 400В для крана/подъемника используется для управления асинхронными двигателями в системах подъёма и перемещения грузов. Подходит для портовых кранов, мостовых кранов, электрических лебёдок, подъёмников и других механизмов с требованием точного позиционирования, мягких запусков и торможения. Особенно эффективен там, где важна работа в четырёх квадрантах - то есть когда двигатель работает как в режиме движения, так и в режиме рекуперативного торможения.

Технические характеристики

• Номинальная мощность: 130 кВт (G-тип - допускает перегрузку до 150% на 60 секунд, 180% на 10 секунд, 200% на 1 секунду)
• Выходной ток: 260 А
• Напряжение питания: 380–440 В переменного тока, 3 фазы
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Частота ШИМ: 2 кГц
• Максимальная выходная мощность при линейной нагрузке: 260 кВт
• Степень защиты: IP20 - защищён от контакта с внутренними деталями и крупным пылевым осадком, но не герметичен
• Цифровые входы: 6 шт.
• Аналоговые входы: 2 шт. (для сигналов 0–10 В или 4–20 мА)
• Цифровые выходы: 2 шт.
• Аналоговый выход: 1 шт. (для передачи сигнала состояния или измеренных величин)
• Интерфейсы связи: Modbus RTU через RS-485 (1 канал)
• Управление: ручное (панель), дистанционное (кнопки), автоматическое (через протокол Modbus)
• Относительная симметрия сети по напряжению: 0,1%, по частоте: 0,05%
• Габариты: 500 × 360 × 870 мм
• Вес: 85 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900H 130 кВт 400В для крана/подъемника совместим с трёхфазными асинхронными двигателями мощностью до 130 кВт. Для установки требуется свободное место с хорошей вентиляцией - корпус не имеет защиты выше IP20, поэтому устанавливается внутри электрошкафа. Монтаж выполняется на вертикальной поверхности с соблюдением минимальных зазоров: 100 мм сверху и снизу, 50 мм с боков. Подключение силовых кабелей - к клеммам L1/L2/L3 (ввод) и U/V/W (выход). Учитывайте посадочные размеры: глубина 500 мм требует соответствующего места в шкафу. Отсутствие встроенного тормозного модуля требует внешнего тормозного резистора при активном рекуперативном торможении.

Безопасность и стандарты

Преобразователь частоты STV900H 130 кВт 400В для крана/подъемника включает функцию STO (Safe Torque Off) - соответствие требованиям EN ISO 13849-1 и IEC 61800-5-2. Эта функция позволяет полностью отключить крутящий момент двигателя при аварийной ситуации, что обязательно для кранового оборудования. Также предусмотрен контроль температуры, защита от перегрузки, перенапряжения и потери фазы. Соответствует нормам для промышленного применения в зонах категории 3.

Преимущества

• Высокая перегрузочная способность G-типа - идеальна для импульсных нагрузок при подъёме груза
• Работа в четырёх квадрантах - позволяет использовать рекуперацию энергии при опускании груза
• Встроенный Modbus - легко интегрируется в системы автоматизации
• Наличие функций управления тормозом и плавного спуска - снижает механический износ
• Жесткая структура управления - минимизация колебаний скорости даже при изменении нагрузки
• Два способа задания параметров - удобно как для настройки, так и для удалённого контроля

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP20 требует помещения в закрытый шкаф
• Отсутствует встроенный тормозной модуль - необходимо подключать внешний тормозной резистор при использовании рекуперации
• Не подходит для двигателей ниже 30 кВт - эффективность и алгоритмы оптимизированы под средние и большие мощности
• Требуется качественная сеть питания - чувствителен к перепадам напряжения ниже 380 В
• Не рассчитан на взрывоопасные среды - не имеет сертификата ATEX

Примеры использования

• Мостовой кран на металлургическом заводе - управление подъёмом и перемещением слитков
• Электрическая лебёдка на строительной площадке - плавный пуск и остановка груза
• Подъёмник для обслуживания железнодорожных составов - точное позиционирование платформы
• Кран-балка в цехе сборки - многократные циклы подъёма с частыми изменениями направления

Практические советы

• При проектировании системы учтите необходимость внешнего тормозного резистора - выбирайте мощность и сопротивление по расчётам рекуперируемой энергии
• Для долгой службы используйте фильтры гармоник, особенно если питание от старой сети
• Настройте параметры ускорения/замедления - слишком быстрое торможение вызывает скачки напряжения
• Используйте аналоговые входы для подключения энкодера или датчика положения - повышает точность позиционирования
• Перед первым запуском проверьте правильность подключения клемм STO - неверное соединение делает функцию недействующей
• Обновляйте прошивку через Modbus - производитель выпускает обновления для улучшения стабильности крановых алгоритмов
