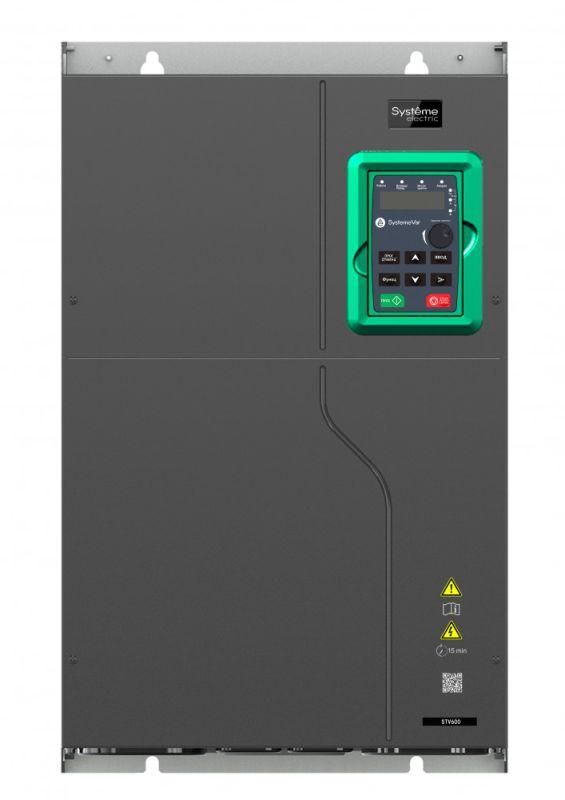

Преобразователь частоты STV600 110 кВт 400В с DC реакт. | STV600C11N4L1 SE APC

Преобразователь частоты SystemeVar STV600c11n4l1 - это промышленный регулятор скорости асинхронных двигателей мощностью 110 кВт, предназначенный для точного управления насосами, вентиляторами и другими нагрузками с переменным моментом. Устройство оснащено встроенным DC-реактором, модульными интерфейсами и поддержкой Modbus, что делает его надёжным решением для систем автоматизации в защищённых шкафах.

Назначение и область применения

Преобразователь частоты SystemeVar STV600c11n4l1 используется для плавного запуска, регулирования скорости и энергоэффективного управления трёхфазными двигателями. Особенно эффективен в задачах с переменной нагрузкой: системы водоснабжения, кондиционирования, вентиляции, транспортеров и компрессоров. Подходит для работы в промышленных зонах с жесткими требованиями к стабильности питания и контролю процессов.

Технические характеристики

• Номинальная мощность: 110 кВт (кратковременная перегрузка до 215 кВт на 60 секунд)
• Напряжение сети: 3×400 В +-15…+10% (рабочий диапазон 380–440 В)
• Выходной ток: 215 А
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Частота сети: 50/60 Гц, допустимое отклонение +-0,05%
• Напряжение сети: допустимое отклонение +-0,1%
• Управление: скалярное и векторное (без энкодера)
• Степень защиты: IP20 (только внутри электрошкафа)
• Температурный диапазон: -10C … +50C (номинальные параметры сохраняются до +40C)
• Габариты: 338 × 554 × 326,2 мм
• Вес: 43 кг
• Количество цифровых входов: 6
• Аналоговые входы/выходы: 2 / 2
• Цифровые выходы: 1
• Релейные выходы: 1 (или 2 - для устройств, выпущенных после 15 марта 2023 г.)
• Интерфейсы связи: Modbus RTU (встроенный); опционально - PROFIBUS DP, PROFINET, CAN/CANopen через платы расширения
• Поддержка ПО: SystemeVAR Studio (настройка, диагностика, мониторинг)
• Конформное покрытие плат: класс 3С3 (EN 60721-3-3)

Совместимость и монтаж

Преобразователь частоты STV600c11n4l1 предназначен для встраивания в силовой шкаф управления. Монтаж возможен двумя способами: настенный или фланцевый. Для обеспечения безопасности и теплоотдачи требуется минимум 100 мм свободного пространства вокруг корпуса. Встроенный DC-реактор снижает высшие гармоники, поэтому внешний входной реактор не нужен. Отдельно следует отметить: устройство **не имеет** встроенного ЭМС-фильтра и моторного дросселя - их необходимо устанавливать дополнительно при наличии требований к помехозащищённости или длинных кабелей до двигателя. Панель оператора - съёмная LED, опционально можно заменить на LCD-панель SEOP-1205. Расширение I/O осуществляется через два слота: SEOP-1628 (добавляет 4 DI, 1 AI, 1 DO, 2 RO) или SEOP-1630 (2 DI, 6 RO).

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 (безопасность приводов) и EN 60721-3-3 (экологические условия). Конформное покрытие печатных плат повышает устойчивость к влаге, пыли и химическим воздействиям в промышленной среде. Класс защиты IP20 исключает использование устройства вне закрытого шкафа - попадание воды, пыли или посторонних предметов недопустимо. Гарантия - 24 месяца.

Преимущества

• Встроенный DC-реактор снижает уровень помех в сети без необходимости внешнего оборудования
• Поддержка векторного управления без датчика - точное управление моментом даже при малых оборотах
• Гибкая система расширения: два слота для модулей связи и I/O позволяют адаптировать устройство под любую систему автоматизации
• Профессиональное ПО SystemeVAR Studio упрощает настройку и диагностику без специализированного оборудования
• Функция «пожарный режим» позволяет принудительно запустить двигатель на максимальной скорости при сигнале от пожарной системы
• Конформное покрытие увеличивает долговечность в условиях повышенной влажности и загрязнённости

Ограничения применения

• Не предназначен для открытой установки - IP20 требует обязательного помещения в электрошкаф
• Отсутствие встроенного ЭМС-фильтра требует его установки при работе рядом с чувствительной аппаратурой
• Нет встроенного моторного дросселя - необходим при длине кабеля более 50 метров
• Максимальная температура окружающей среды +50C - при длительной работе выше +40C возможно снижение выходной мощности
• Релейные выходы: только 1 шт. у старых версий (до 15.03.2023); новые модели имеют 2 реле - проверяйте маркировку QCPASS на упаковке

Примеры использования

• Автоматизированные насосные станции водоснабжения - плавный пуск, поддержание давления
• Системы вентиляции в торговых центрах - регулирование воздухообмена по потребности
• Конвейеры с изменяемой скоростью - согласование с технологическими циклами
• Компрессорные установки - снижение пиков потребления энергии
• Оборудование в пожарных системах - активация в режиме «пожарный режим» по сигналу от пожарной тревоги

Практические советы

• Перед монтажом проверьте соответствие напряжения сети - допустимый диапазон 380–440 В, ниже 340 В возможны отказы
• При использовании длинных кабелей (>50 м) обязательно установите моторный дроссель и/или ЭМС-фильтр
• Для удалённого управления используйте выносную LCD-панель SEOP-1205 - она удобнее в обслуживании
• Настройку начинайте через ПО SystemeVAR Studio - проще и безопаснее, чем ручной ввод параметров
• Проверьте наличие маркировки QCPASS на упаковке - это гарантирует наличие двух релейных выходов
• Не забудьте предусмотреть вентиляцию шкафа - при температуре выше +40C рекомендовано охлаждение
• Для подключения Modbus используйте экранированный кабель с заземлением экрана на одном конце
