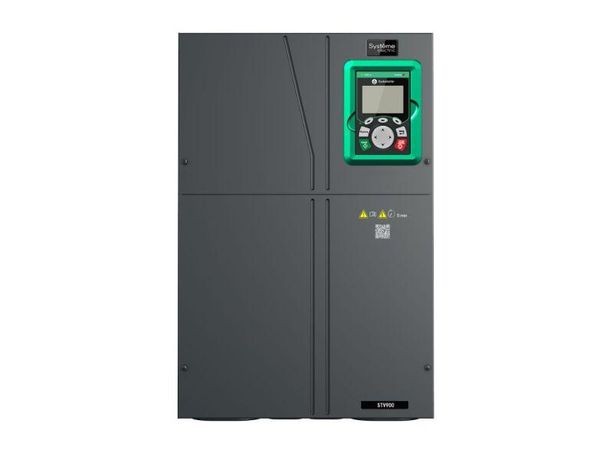

Преобразователь частоты STV900 G-тип: 110 кВт (P-тип: 132 кВт) 400В | STV900C11N4 SE APC

Преобразователь частоты STV900 110 кВт 400В SE - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель G-типа рассчитана на номинальную мощность 110 кВт, а её собрат P-тип - на 132 кВт. Бренд Systeme Electric обеспечивает надёжность и совместимость с промышленными сетями 400 В.

Назначение и область применения

Преобразователь частоты STV900 предназначен для управления скоростью и моментом электродвигателей в автоматизированных системах. Подходит для работы с насосами, вентиляторами, компрессорами, конвейерами, станками и другим оборудованием, где требуется плавный запуск, энергосбережение или точная регулировка. Устройство работает в четырёх квадрантах - то есть поддерживает как движение, так и рекуперацию энергии при торможении.

Технические характеристики

• Номинальная мощность двигателя: 110 кВт (G-тип) / 132 кВт (P-тип)
• Номинальный выходной ток: 215 А (G-тип) / 260 А (P-тип)
• Напряжение питания: 380–440 В, 3 фазы, +-15%/+10%
• Выходное напряжение: до 400 В
• Максимальная выходная частота: 400 Гц
• Необходимая частота сети: 50/60 Гц
• Несущая частота ШИМ: 2 кГц
• Перегрузочная способность (G-тип): 150% - 60 сек, 180% - 10 сек, 200% - 1 сек
• Перегрузочная способность (P-тип): 120% - 60 сек
• Степень защиты: IP20 (защита от прикосновений и крупной пыли, не предназначено для уличной установки)
• Аналоговые входы: 1 (для сигналов 0…10 В или 4…20 мА)
• Цифровые входы: 6 (для команд управления)
• Аналоговый выход: 1 (для передачи состояния или измеренных значений)
• Цифровой выход: 1 (сигнал аварии или готовности)
• Интерфейсы: Modbus RTU через RS-485
• Управление: ручное (панель), дистанционное (кнопки), программное (через интерфейс)
• Габариты: 338 × 330 × 554 мм
• Вес: 41 кг
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты STV900 совместим с большинством трёхфазных асинхронных двигателей до 110 кВт. Для подключения требуются силовые кабели сечением, соответствующим току 215 А (по таблицам ПУЭ). Клеммы для подвода питания и выхода к двигателю расположены сверху и снизу корпуса - доступны после снятия крышки. Установка возможна только внутри щита с принудительной вентиляцией, поскольку степень защиты IP20 исключает работу в условиях пыли, влаги или открытого пространства. Обязательно соблюдайте расстояние от других аппаратов - минимум 100 мм сбоку и сверху для теплоотвода. Подключение к сети - через автоматический выключатель и контактор, согласно проекту.

Безопасность и стандарты

Преобразователь частоты STV900 соответствует требованиям EN 61800-5-1 (безопасность управляемых приводов) и EN 61800-3 (электромагнитная совместимость). Защита от перегрева, перегрузки, короткого замыкания и потери фазы реализована внутренними алгоритмами. Отклонение симметрии напряжения ≤0,1%, частоты ≤0,05% - позволяет работать в сетях с неидеальными параметрами. Применение в промышленной зоне одобрено - устройство прошло испытания на устойчивость к помехам.

Преимущества

• Поддержка рекуперации энергии - снижает потребление при торможении грузоподъёмных механизмов и конвейеров
• Высокая перегрузочная способность G-типа - позволяет использовать даже при кратковременных пиковых нагрузках
• Интегрированный Modbus - легко интегрируется в SCADA и PLC-системы без внешних модулей
• Жесткая структура управления - возможность задания параметров через панель, кнопки или ПЛК
• Стандартный размер корпуса - совместим со шкафами типовой компоновки

Ограничения применения

• Не допускается установка вне закрытого электрошкафа - IP20 не защищает от влаги, брызг и пыли
• Запрещена работа при температуре выше +40 C без активного охлаждения
• Не подходит для однофазных сетей или двигателей менее 0,75 кВт - минимальная мощность не указана, но эффективность ниже 1 кВт будет низкой
• Отсутствие встроенного фильтра высших гармоник - при чувствительном оборудовании рядом требуется внешний фильтр
• Один аналоговый выход - недостаточно для сложных систем с несколькими датчиками

Примеры использования

• Вентиляция в цеху - регулирование оборотов в зависимости от температуры
• Насосная станция - плавный запуск и поддержание давления
• Конвейерная линия - изменение скорости по технологическому графику
• Обработка металла - точная скорость реза на фрезерных станках
• Подъёмник с рекуперацией - возврат энергии при опускании груза

Практические советы

• Выбирая между G- и P-типом: G-тип лучше для переменных нагрузок (например, дробилки, экструдеры); P-тип - для постоянных (конвейеры, насосы)
• При монтаже проверьте посадочные размеры: 338×330×554 мм - убедитесь, что место в шкафу достаточно
• Настройте параметры через Modbus сразу после установки - ручное управление удобно для тестирования, но не для производства
• Используйте термореле или датчики температуры на радиаторе - предотвращает перегрев при длительной работе на 90% нагрузки
• Для долгой службы - периодически очищайте воздушные каналы от пыли, особенно в металлургических цехах
• При использовании длинных кабелей к двигателю (>50 м) примените dV/dt-фильтр - защитит изоляцию обмоток
