Преобразователь частоты STV630 110 кВт 400В ЭМС С3 + встр. DC реактор LCD панель оператора | STV630C11N4L1 Systeme Electric APC

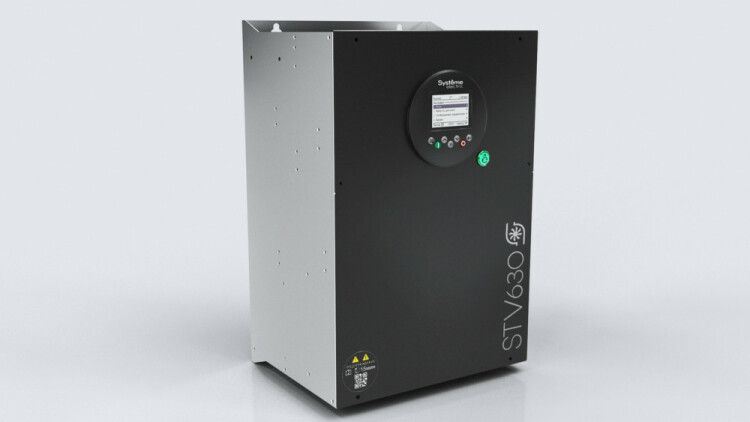

Преобразователь частоты 110 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора - устройство для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель stv630c11n4l1 от Systeme Electric предназначена для длительной работы в условиях высоких нагрузок, особенно в насосных и вентиляционных установках.

Назначение и область применения

Преобразователь частоты 110 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора используется для управления двигателями мощностью до 110 кВт. Подходит для систем, где важна энергоэффективность и плавный запуск: насосные станции, вентиляторы, компрессоры, конвейеры, транспортеры. Благодаря встроенному DC-реактору и фильтру класса С3, устройство снижает помехи в сети, что делает его подходящим для установки в промышленных объектах с чувствительным оборудованием.

Технические характеристики

• Номинальная выходная мощность: 110 кВт
• Рабочее сетевое напряжение: 380–480 В переменного тока, 3 фазы
• Частота сети: 50/60 Гц
• Максимальная выходная частота: 599 Гц
• Номинальный ток: 210 А
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, не предназначен для уличной или влажной среды
• Интерфейсы: встроенные Modbus RTU, 6 дискретных входов (DI), 2 аналоговых входа (AI), 1 дискретный выход (DO), 2 реле (RO), 2 аналоговых выхода (AO), 1 термодатчик PTC
• Управление: встроенная LCD-панель оператора для настройки и диагностики
• Встроено: DC-реактор, ЭМС-фильтр класса С3, светодиод индикации состояния
• Типоразмер: C4
• Габариты (Ш×В×Г): 338 × 580 × 310 мм
• Вес: 55,5 кг
• Поддержка расширения: один слот для карты расширения
• Покрытие печатных плат: класс 3С3 - повышенная устойчивость к влаге, пыли и химическим воздействиям

Совместимость и монтаж

Преобразователь частоты 110 кВт 400В ЭМС С3 с встроенным DC реактором и LCD панелью оператора совместим с большинством трёхфазных асинхронных двигателей до 110 кВт. Для монтажа требуется свободное пространство вокруг корпуса - минимум 100 мм с каждой стороны для обеспечения естественной вентиляции. Установка допускается только в закрытых щитовых помещениях с контролируемой температурой. Клеммы питания и двигателя рассчитаны на кабели сечением согласно таблице производителя - проверьте соответствие токовой нагрузке. Подключение к сети требует соблюдения правил заземления. Встроенный DC-реактор исключает необходимость внешнего реактора, но не заменяет входной автоматический выключатель - он должен быть установлен отдельно.

Безопасность и стандарты

Преобразователь соответствует требованиям EN 61800-5-1 (безопасность управляемых приводов) и EN 61800-3 (электромагнитная совместимость). Встроенный ЭМС-фильтр класса С3 гарантирует соответствие нормам для промышленной среды, включая жесткие условия с высокими уровнями помех. Покрытие плат класса 3С3 повышает надёжность в условиях повышенной влажности и загрязнённости воздуха. Устройство не имеет встроенных средств защиты от перегрузки по току - функция реализуется программно через панель оператора, поэтому важно правильно задать параметры защиты при настройке.

Преимущества

• Встроенный DC-реактор снижает импульсные помехи и продлевает срок службы конденсаторов
• ЭМС-фильтр класса С3 позволяет избежать установки внешних фильтров, экономя место и стоимость
• LCD-панель оператора даёт доступ ко всем параметрам без внешнего ПК - удобно для наладки и обслуживания
• Modbus RTU встроен без необходимости дополнительных модулей - легко интегрируется в системы автоматизации
• Покрытие плат класса 3С3 увеличивает долговечность в агрессивных средах
• Один слот для карты расширения позволяет добавить протоколы (Profibus, CANopen) или дополнительные I/O без замены устройства

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от воды, пыли и брызг
• Не работает при напряжении ниже 380 В - возможны отказы или аварийные остановки
• Требует принудительного охлаждения в условиях температуры выше +40 C - рекомендуется вентиляция или кондиционирование
• Не подходит для однофазных сетей или двигателей менее 0,75 кВт - не оптимизирован для маломощных задач
• Запрещено открывать крышку во время работы - внутренние элементы находятся под опасным напряжением даже после отключения

Примеры использования

• Насосная станция водоснабжения - плавное изменение оборотов для поддержания давления
• Вентиляционная система цеха - регулирование скорости в зависимости от концентрации газов
• Линия производства с конвейером - синхронизация скоростей нескольких приводов
• Компрессорная установка - снижение потребления энергии при низкой нагрузке
• Автоматизированный склад - управление подъёмниками и транспортными лентами через Modbus

Практические советы

• Перед первым запуском обязательно настройте параметры двигателя (номинальный ток, число пар полюсов, максимальная частота) через LCD-панель - неверные данные вызывают перегрев или отключение
• Проверяйте посадочные размеры перед монтажом - типоразмер C4 требует специальной рамы или шкафа
• При использовании в местах с высокой запылённостью - периодически очищайте радиаторы и вентиляционные решётки
• Для удалённого контроля используйте Modbus RTU - можно подключить к HMI или SCADA-системе
• Не забывайте про обязательную установку входного автомата - он защищает не только преобразователь, но и всю сеть
• При замене старого оборудования - учтите вес 55,5 кг: нужен помощник и оборудование для подъёма
