Панель оператора общепром. 15' резистивный экран. Корпус: металл, 1xEthernet, 2xRS232/RS485/RS422, 2xRS232, 2xUSB, 1xSD, 24В DC - ETG-CP-150 IEK

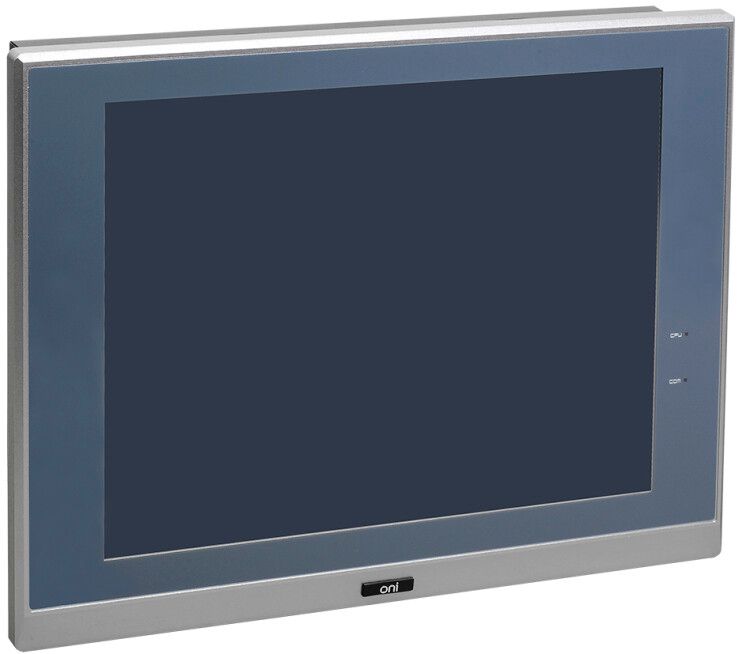

Панель оператора ETG 15 дюйм серии ONI, ONI(н) - это компактное устройство для взаимодействия с автоматизированными системами на базе ПЛК. Бренд ONI (IEK) предлагает эту модель с резистивным сенсорным экраном, IP65 и питанием 24 В, что делает её надёжным решением для промышленных условий. Артикул etg-cp-150 соответствует серийному ряду ONI ETG, совместимому с контроллерами ONI и оборудованием сторонних производителей.

Назначение и область применения

Панель оператора ETG 15 дюйм серии ONI, ONI(н) предназначена для визуализации процессов, контроля и управления технологическим оборудованием. Она используется там, где требуется удобный интерфейс для персонала: на конвейерах, в складских комплексах, насосных станциях, системах водоподготовки, котельных, установках вентиляции и энергораспределении. Подходит для замены кнопок и индикаторов на современные графические интерфейсы.

Технические характеристики

• Диагональ экрана: 15 дюймов (381 мм)
• Разрешение: 1024×768 пикселей
• Тип дисплея: TFT, цветной, 24-битная глубина цвета
• Тип сенсорного экрана: резистивный (реагирует на давление, работает с перчатками и острыми предметами)
• Питание: 24 В постоянного тока
• Защита корпуса: IP65 - полная герметичность от пыли и защита от струй воды с любого направления
• Рабочая температура: от -20C до +70C
• Глубина монтажа: 42,3 мм
• Габариты фронта: 394 × 297 мм
• Интерфейсы: 2 порта RS-232, 2 порта RS-485, 1 порт Industrial Ethernet, USB, слот для SD-карты
• Поддержка протоколов: MODBUS RTU/ASCII/TCP, другие промышленные шины
• Функции безопасности: встроенные средства авторизации и защиты конфигурации
• Гарантия: 12 месяцев

Совместимость и монтаж

Панель оператора ETG 15 дюйм серии ONI, ONI(н) устанавливается в щиты или на стену через вырез в панели. Размеры фронта (394×297 мм) позволяют использовать стандартные монтажные рамки. Глубина 42,3 мм требует минимум 50 мм свободного места за панелью для проводов и кабельных соединений. Все интерфейсы доступны сзади - подключение осуществляется после установки. Совместима с ПЛК ONI и большинством контроллеров, поддерживающими MODBUS или Ethernet TCP/IP. Для настройки можно использовать SD-карту или USB-порт.

Безопасность и стандарты

Устройство соответствует требованиям промышленной электромагнитной совместимости (EMC) и имеет степень защиты IP65, что позволяет работать в условиях повышенной запылённости, влаги и перепадов температур. Функции безопасности обеспечивают защиту от несанкционированного доступа к настройкам системы. Предустановленная ОС оптимизирована для стабильной работы в реальном времени, исключает случайную перезагрузку и аварийные сбои.

Преимущества

• Резистивный сенсорный экран - работает даже в перчатках, при наличии грязи или влаги
• Многофункциональные интерфейсы - возможность одновременного подключения нескольких устройств без внешних коммуникаторов
• Поддержка MODBUS и Ethernet - легко интегрируется в существующую инфраструктуру
• Широкий диапазон рабочих температур - подходит для холодных цехов и жарких помещений
• Предустановленная ОС и среда выполнения - снижает время настройки и исключает необходимость самостоятельной прошивки

Ограничения применения

• Резистивный экран менее чувствителен к многократным прикосновениям по сравнению с емкостными - не рекомендован для частых жестов типа масштабирования
• Не предназначен для установки в зонах с постоянным прямым воздействием струй воды или погружением - IP65 не обеспечивает водонепроницаемость при длительном контакте с жидкостью
• Отсутствие Wi-Fi и Bluetooth - все связи реализуются только проводными способами
• Нет встроенного аккумулятора - работа возможна только при подключенном напряжении 24 В

Примеры использования

• На конвейере: управление скоростью, отображение статуса остановок, сигналы тревоги
• В насосной станции: контроль уровней, включение/выключение насосов, журнал событий
• В системе вентиляции: регулировка температуры, показания датчиков, режимы работы
• На складе: управление шлюзами, учёт перемещений грузов, связь с WMS
• В котельной: мониторинг давления, температуры, аварийные остановки

Практические советы

• Перед монтажом проверьте, чтобы отверстие в панели точно соответствовало габаритам 394×297 мм - допуск +-1 мм
• Для долговечности сенсорного экрана избегайте острых металлических предметов - хотя он устойчив к механическим повреждениям, царапины влияют на точность
• При использовании RS-485 используйте экранированные кабели и соблюдайте правильную терминирование линии
• SD-карта нужна для бэкапа проектов - форматируйте её в FAT32 перед записью
• При работе в условиях ниже 0C убедитесь, что оборудование прогрето до рабочей температуры перед включением
• Обновляйте прошивку через USB или Ethernet - новые версии могут улучшить стабильность и безопасность
