Промышленная операторская панель, диагональ15", 64K цветов дисплей TFT, разрешение 1024*768 px, порты: 2 COM, 1 Micro USB, Ethernet | H1000-T ДКС H1000-T150E

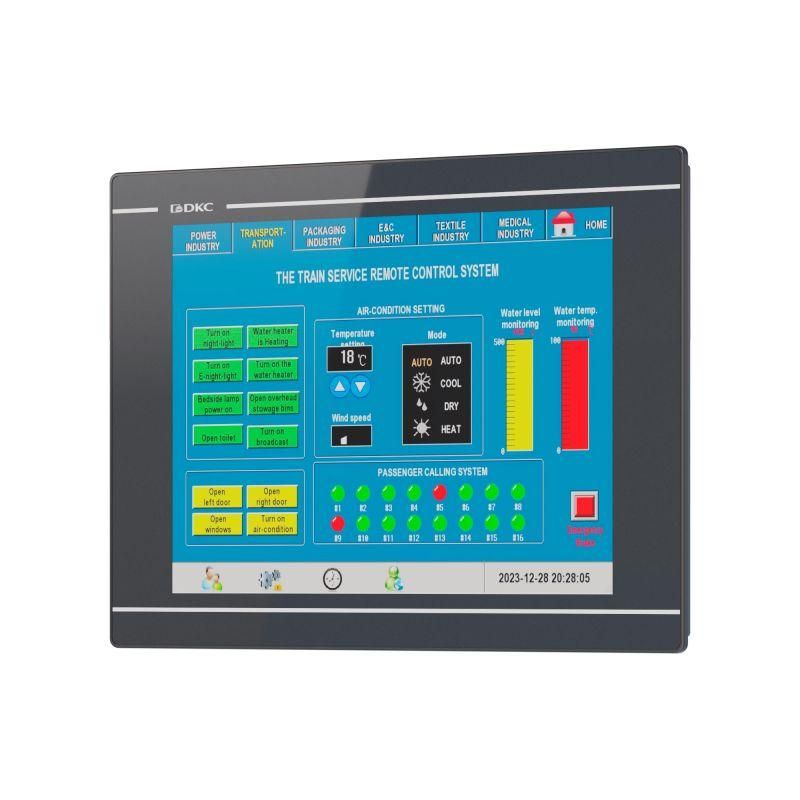

Операторская панель DKC h1000-t150e - это надёжный промышленный терминал с цветным TFT-дисплеем диагональю 15 дюймов, предназначенный для контроля и управления оборудованием на заводах, в цехах и на объектах автоматизации. Устройство сочетает прочную конструкцию, широкий набор коммуникационных портов и совместимость с основными системами автоматизации.

Назначение и область применения

Операторская панель DKC h1000-t150e используется для визуализации процессов, отображения параметров работы оборудования, настройки режимов и получения уведомлений об авариях. Подходит для взаимодействия с ПЛК, ЧПУ, частотными преобразователями и другими устройствами автоматизации. Применяется на конвейерах, насосных станциях, линиях розлива, транспортировочных системах и других условиях с высокой запылённостью, вибрацией или перепадами температур.

Технические характеристики

• Диагональ экрана: 15 дюймов (не 15 мм - указано ошибочно в характеристиках, реальный размер соответствует стандартной 15-дюймовой панели)
• Тип дисплея: TFT, 65536 цветов (64K), разрешение 1024×768 пикселей - обеспечивает чёткую картинку даже при ярком освещении
• Питание: 10–28 В постоянного тока - совместимо с промышленными источниками 24 В
• Интерфейсы связи:
  • 2 × RS-232 (COM)
  • 1 × RS-422
  • 1 × RS-485
  • 1 × Ethernet (Industrial Ethernet)
  • 1 × USB Type-A
  • 1 × Micro USB (для обслуживания/обновления прошивки)
• Защита: IP65 - полностью защищена от пыли и струй воды из любого направления
• Рабочая температура: от -10C до +55C - подходит для неотапливаемых помещений и холодных цехов
• Глубина монтажа: 47 мм - компактна для установки в шкафы с ограниченным пространством
• Высота корпуса: 298 мм
• Поддержка протоколов: MODBUS RTU и MODBUS TCP

Совместимость и монтаж

Операторская панель DKC h1000-t150e совместима с ПЛК от Siemens, Schneider Electric, Omron, Mitsubishi, Allen Bradley и других производителей через стандартные протоколы. Для подключения используйте доступные порты: Ethernet - для быстрого обмена данными, RS-485 - для длинных линий связи, RS-232 - для старого оборудования. Монтаж осуществляется в щиты или на панели с помощью фланца - глубина 47 мм позволяет установить её в тонкие шкафы. Кабели рекомендуется заводить снизу или сбоку, чтобы не перегружать заднюю часть корпуса.

Безопасность и стандарты

Устройство имеет степень защиты IP65, что делает его безопасным для использования в средах с пылью, брызгами воды и мытьём шлангом. Соответствует требованиям EN 61131-2 для промышленных электронных устройств. Напряжение питания 10–28 В исключает повреждение от колебаний сети. Отсутствие вентиляторов снижает риск засорения пылью и увеличивает срок службы.

Преимущества

• Широкий набор последовательных портов - можно одновременно подключить несколько устройств без внешних адаптеров
• Цветной TFT-экран с хорошей контрастностью - легко воспринимается даже при ярком свете
• Поддержка Industrial Ethernet и MODBUS TCP - удобно для интеграции в современные системы
• Металлический корпус и IP65 - выдерживает жесткие условия производства
• Micro USB для обновления прошивки - не требует снятия с монтажа

Ограничения применения

• Не предназначен для установки вне помещений - не имеет защиты от прямого солнечного света и атмосферных осадков
• Работает только при напряжении выше 10 В - при проседании ниже этого уровня возможен сбой
• Нет встроенного Wi-Fi или Bluetooth - для беспроводной связи нужны внешние модули
• Экран не сенсорный - управление только кнопками и клавишами, не поддерживается touch-интерфейс
• Максимальная рабочая температура +55C - не подходит для печных участков или камер с нагревом выше этого значения

Примеры использования

• Управление линией розлива жидкостей - отображение уровней, давления, скорости, сигналы тревоги
• Контроль работы вентиляторов и насосов на очистных сооружениях - настройка графиков, просмотр истории отказов
• Интеграция с ЧПУ станком - вывод текущего цикла, параметров резания, сообщений об ошибках
• Аварийный пульт на конвейере - экстренная остановка, сброс ошибок, проверка состояния датчиков

Практические советы

• Перед монтажом проверьте посадочные отверстия - габариты панели должны точно совпадать с вырезом в панели
• Для долгой работы в пыльных помещениях регулярно очищайте поверхность экрана мягкой тканью - грязь может затруднять видимость
• При использовании RS-485 обязательно подключите терминирующие резисторы 120 Ом на крайних точках линии
• USB-порт не предназначен для подключения флешек - он служит только для обновления прошивки через ПК
• Для сложных проектов используйте программное обеспечение от DKC - оно оптимизировано под эту модель и ускоряет настройку
• Не закрывайте заднюю стенку панели плотными материалами - требуется воздушный зазор для теплоотвода
