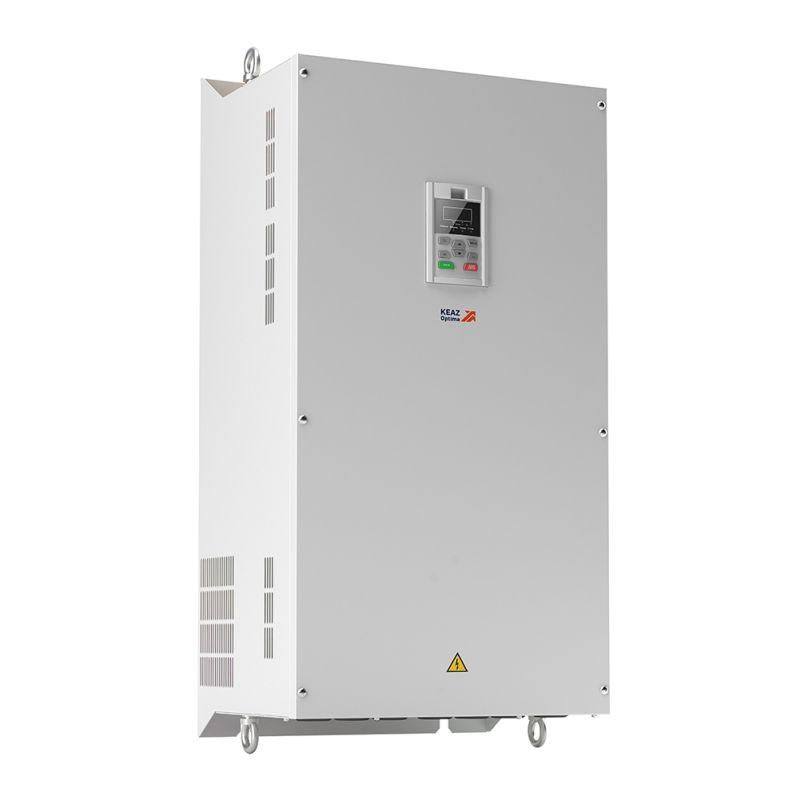

Преобразователь частоты OptiCore A300-185K-Н160К-380-0-0 |342702| КЭАЗ

Преобразователь частоты OptiCore A300-185K-Н160К-380-0-0 от КЭАЗ предназначен для точного регулирования скорости асинхронных и синхронных двигателей с постоянными магнитами. Этот преобразователь частоты подходит для промышленного оборудования, где важна стабильность и гибкость управления движением.

Назначение и область применения

Преобразователь частоты OptiCore A300-185K-Н160К-380-0-0 управляет работой электродвигателей, изменяя частоту и напряжение на выходе. Он работает как в разомкнутых, так и в замкнутых системах управления - то есть может использовать обратную связь по скорости для высокой точности. Применяется в автоматизированных линиях: насосах, вентиляторах, компрессорах, конвейерах, станках с ЧПУ, упаковочном оборудовании.

Технические характеристики

• Номинальная мощность: 185 кВт
• Номинальный ток: 350 А
• Сетевое напряжение: 380 В переменного тока
• Количество фаз: 3
• Частота сети: 50/60 Гц - совместим с сетями России и стран с другим стандартом
• Максимальная выходная частота: до 600 Гц - позволяет управлять высокооборотными двигателями
• Тип преобразования: U-преобразователь напряжения - обеспечивает стабильное соотношение U/f
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от пыли и воды
• Интерфейс связи: RS-485 - для подключения к контроллерам, HMI, SCADA
• Подключение к ПК: да - через адаптер можно настраивать и диагностировать устройство с компьютера
• Способ задания параметров: ручной - настройка осуществляется через кнопки и дисплей на корпусе

Совместимость и монтаж

Преобразователь частоты OptiCore A300-185K-Н160К-380-0-0 рассчитан на подключение к трёхфазным асинхронным и синхронным двигателям с номинальной мощностью до 185 кВт. Для монтажа требуется свободное пространство вокруг устройства - минимум 100 мм с каждой стороны для вентиляции. Подключается к сети через входные клеммы L1/L2/L3 и N (при наличии), двигатель - к выходным U/V/W. Обязательно заземление корпуса. Установка допускается только в закрытых щитах с температурой окружающей среды +5…+45 C.

Безопасность и стандарты

Преобразователь частоты OptiCore A300-185K-Н160К-380-0-0 соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3. Защита IP20 исключает случайный контакт с токоведущими частями, но не защищает от внешних воздействий - поэтому установка возможна только внутри электрощита. Наличие интерфейса RS-485 и возможности подключения к ПК требуют соблюдения правил кабельной шлейфовой проводки и экранирования сигналов.

Преимущества

• Высокая выходная частота (до 600 Гц) - поддерживает работу быстродействующих механизмов
• Гибкая система управления - работает как с открытой, так и с замкнутой петлёй обратной связи
• Простая настройка через встроенный интерфейс - не требует сложных программаторов
• Поддержка связи с ПК - удобно для первичной настройки, обслуживания и сбора диагностических данных
• Совместимость с широким спектром двигателей - от стандартных асинхронных до современных синхронных с ПМ

Ограничения применения

• Не предназначен для работы вне закрытого электрощита - степень защиты IP20 не выдерживает пыль, влагу, брызги
• Не рекомендован для взрывоопасных зон - отсутствует сертификат Ex
• Требуется принудительная вентиляция при длительной работе на пределе нагрузки - перегрев возможен при плохом теплоотводе
• Ручная настройка усложняет массовое внедрение - для больших парков лучше использовать централизованное управление
• Не поддерживает Ethernet, Profibus, CANopen - только RS-485, что ограничивает интеграцию в современные системы

Примеры использования

• Вентиляционные установки - плавный запуск и регулирование оборотов по давлению
• Ленточные конвейеры - согласование скоростей участков с помощью обратной связи
• Циркулярные пилы и фрезерные станки - точное управление частотой вращения шпинделя до 600 Гц
• Насосные станции - энергосбережение за счёт снижения оборотов при малой нагрузке
• Автоматические линии упаковки - синхронизация движения с другими узлами по импульсу от энкодера

Практические советы

• Перед монтажом проверьте соответствие номинала двигателя - преобразователь частоты OptiCore A300-185K-Н160К-380-0-0 рассчитан на 185 кВт, но не стоит нагружать его выше 90–95 % постоянно
• Используйте входные реакторы и фильтры, если питание от старой сети с помехами - это продлит срок службы
• При использовании обратной связи (энкодер) - подключайте кабель экраном к корпусу преобразователя, чтобы избежать сбоев
• Настройку через ПК выполняйте после первичной базовой настройки на панели - так проще найти ошибки
• Записывайте все параметры перед сбросом - ручной режим не сохраняет настройки при отключении питания без внутреннего хранилища
• Для сервиса всегда используйте оригинальный кабель USB-RS485 - сторонние адаптеры могут вызывать сбои связи
