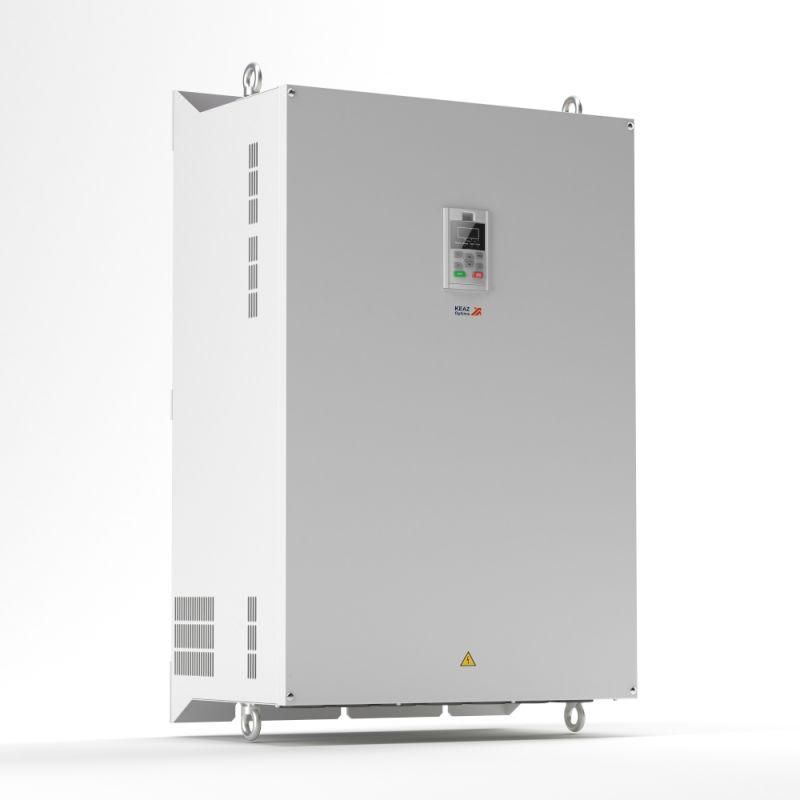

Преобразователь частоты OptiCore A600-Н185К-380-0-0 | 348462 КЭАЗ

Преобразователь частоты A600-Н185К-380-0-0 от КЭАЗ - это трёхфазное устройство мощностью 185 кВт, предназначенное для точного регулирования скорости и момента электродвигателей в промышленных системах. Благодаря наличию рекуперации и широкому набору интерфейсов, A600-Н185К-380-0-0 подходит для сложных задач автоматизации, где важна энергоэффективность и гибкость управления.

Назначение и область применения

Преобразователь частоты A600-Н185К-380-0-0 используется для управления асинхронными и синхронными двигателями с постоянными магнитами. Он применяется в системах с требованием высокой точности регулирования скорости - как в разомкнутых, так и в замкнутых контурах управления. Подходит для оборудования, где важно экономить энергию за счёт возврата избыточной мощности в сеть.

Технические характеристики

• Мощность: 185 кВт
• Номинальный ток: 350 А
• Сетевое напряжение: 342–484 В (трёхфазное)
• Выходная частота: до 600 Гц
• Частота сети: 50/60 Гц
• Тип преобразования: U-преобразователь напряжения
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Рекуперация: да - возможность возвращать энергию в сеть при торможении
• Управление: векторное, с ПИД-регулятором
• Интерфейсы связи: MODBUS RTU, MODBUS TCP/IP, CAN, Profibus, EtherCAT, RS-485
• Подключение к ПК: возможно через USB или сетевые интерфейсы
• Задание параметров: ручное на панели или через программное обеспечение

Совместимость и монтаж

A600-Н185К-380-0-0 совместим с двигателями мощностью до 185 кВт, соответствующими напряжению питания 380 В. Для установки требуется свободное место с хорошей вентиляцией - корпус имеет степень защиты IP20 и не рассчитан на работу в запылённых или влажных средах. Монтаж выполняется на вертикальную поверхность с соблюдением минимальных зазоров вокруг устройства (указаны в руководстве пользователя). Подключение силовых кабелей - к клеммам L1/L2/L3 и U/V/W; тормозной резистор подключается отдельно, если используется внешний тормозной модуль.

Безопасность и стандарты

Преобразователь частоты A600-Н185К-380-0-0 соответствует требованиям международных норм безопасности IEC 61800-5-1 и IEC 61800-3. Устройство оснащено внутренним тормозным прерывателем, предотвращающим перегрузку цепи тормозного резистора. Все управляющие сигналы изолированы, что снижает риск повреждения контроллеров при помехах.

Преимущества

• Векторное управление обеспечивает высокую точность контроля момента даже на низких оборотах
• Встроенная рекуперация позволяет снизить потребление энергии на 15–30% в циклических режимах работы
• ПИД-регулятор упрощает настройку систем с обратной связью (например, давления, уровня, температуры)
• Широкий набор коммуникационных протоколов (Modbus, Profibus, EtherCAT и др.) позволяет легко интегрировать устройство в существующие системы автоматизации
• Расширенные цифровые и аналоговые входы/выходы позволяют подключать датчики, энкодеры, кнопки и другие исполнительные элементы без дополнительных плат
• Функции для кранового оборудования - плавный старт, противовесное управление, безопасное торможение

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - класс защиты IP20 исключает использование в пыльных, сырых или агрессивных средах
• Требуется внешний тормозной резистор при длительном торможении с большой инерцией - встроенный прерыватель не заменяет его полностью
• Максимальная выходная частота 600 Гц ограничивает применение в сверхвысокочастотных приводах (например, шпиндели свыше 20 000 об/мин)
• Не поддерживает питание от однофазной сети - только трёхфазное 380 В

Примеры использования

• Лифты и подъёмники - благодаря рекуперации и плавному торможению
• Конвейерные линии с переменной нагрузкой - точное управление скоростью по сигналу с датчиков
• Центробежные насосы и вентиляторы - экономия энергии при изменении расхода
• Краново-телескопические механизмы - реализованы крановые функции: противовес, плавный ход, аварийное торможение
• Обрабатывающие станки - векторное управление обеспечивает жёсткий механический характер при работе с инструментом

Практические советы

• Перед первым запуском проверьте соответствие напряжения сети (342–484 В) и правильность подключения фаз
• Для долгой службы используйте фильтры гармоник, особенно если оборудование работает рядом с чувствительной аппаратурой
• Настройку параметров лучше выполнять через ПК с официальным ПО КЭАЗ - проще и надёжнее, чем ручной ввод
• Если используется рекуперация, убедитесь, что сеть способна принимать возвращаемую мощность - не все объекты допускают обратную подачу энергии
• При использовании Ethernet-интерфейсов (Modbus TCP/IP, EtherCAT) выделите отдельную сеть для управления приводами - это повысит отказоустойчивость
• Проверяйте посадочные размеры перед монтажом - A600-Н185К-380-0-0 имеет стандартные габариты для устройств этой мощности, но требует доступа к клеммникам снизу и спереди
