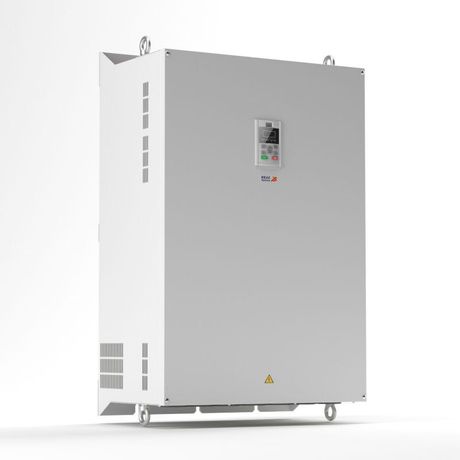

Преобразователь частоты OptiCore A600-Н200К-380-0-0 | 348463 КЭАЗ

Преобразователь частоты A600-Н200К-380-0-0 от КЭАЗ предназначен для регулирования скорости трёхфазных асинхронных двигателей мощностью до 200 кВт. Он обеспечивает точное управление частотой и напряжением на выходе, что делает его надёжным решением для промышленного оборудования, работающего в условиях переменной нагрузки.

Назначение и область применения

Преобразователь частоты A600-Н200К-380-0-0 используется для плавного запуска, остановки и регулирования скорости вращения электродвигателей. Подходит для систем, где важна энергоэффективность и контроль процесса: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ, транспортеры и другие механизмы с изменяющейся нагрузкой.

Технические характеристики

• Количество фаз: три - работает с трёхфазными сетями и двигателями.
• Максимальная выходная мощность: 200 кВт - способен управлять крупными приводами.
• Сетевое напряжение: 342–484 В - совместим с промышленными сетями 380 В +-15%, включая перепады напряжения.
• Частота сети: 50/60 Гц - автоматически адаптируется к частоте питания.
• Максимальная выходная частота: 600 Гц - позволяет достигать высоких оборотов двигателя, необходимых для специализированных задач (например, шпиндели, центрифуги).
• Тип преобразователя: U-преобразователь напряжения - формирует выходное напряжение с изменяемой амплитудой и частотой, оптимизируя момент на валу двигателя.
• Интерфейс управления: наличие - поддерживает внешнее управление через аналоговые/цифровые входы, протоколы связи (RS-485, Modbus и др.).
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от пыли и воды; требует установки в закрытом щите.

Совместимость и монтаж

Преобразователь частоты A600-Н200К-380-0-0 совместим с большинством трёхфазных асинхронных двигателей до 200 кВт. Для монтажа требуется свободное пространство вокруг корпуса для теплоотвода - минимум 100 мм с каждой стороны. Устанавливается в электрощитовой комнате с контролируемой температурой. Подключение выполняется по схеме: питание - L1/L2/L3/N, двигатель - U/V/W. Обязательно заземление корпуса. Кабель между преобразователем и двигателем должен быть экранированным, длина - не более 100 метров без дополнительных фильтров.

Безопасность и стандарты

Преобразователь частоты A600-Н200К-380-0-0 соответствует требованиям ГОСТ Р МЭК 61800-5-1 и ГОСТ Р 51317.1-99. Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована внутренними схемами. Наличие интерфейса управления позволяет интегрировать устройство в системы безопасности и АСУ ТП.

Преимущества

• Высокий уровень выходной частоты (до 600 Гц) расширяет возможности применения - подходит для высокоскоростных приводов.
• Широкий диапазон входного напряжения (342–484 В) повышает устойчивость к колебаниям в сети.
• Поддержка интерфейса управления упрощает интеграцию в автоматизированные системы.
• Решение от КЭАЗ - проверенная промышленная платформа с длительным сроком службы и сервисной поддержкой в России.

Ограничения применения

• Степень защиты IP20 исключает использование вне герметичных шкафов - нельзя устанавливать в сырых, пыльных или открытых помещениях.
• Не предназначен для работы с однофазными двигателями или генераторами.
• При работе на пределе мощности (200 кВт) требуется принудительное охлаждение и качественный воздушный поток.
• Не рекомендован для частых пусков-остановок свыше 10 раз в час без учёта тепловой нагрузки.

Примеры использования

• Вентиляционная система завода - плавное регулирование скорости в зависимости от давления.
• Центробежный насос на водопроводной станции - снижение потребления энергии при малой нагрузке.
• Шпиндель металлорежущего станка - достижение 500–600 Гц для точной обработки деталей.
• Ленточный конвейер в пищевой промышленности - согласование скорости с технологическим циклом.

Практические советы

• Перед первым запуском обязательно настройте параметры двигателя (номинальный ток, число пар полюсов, максимальная частота) в соответствии с паспортом мотора.
• Для долгой работы избегайте установки рядом с источниками сильных помех (частотники других типов, сварочные аппараты).
• При использовании длинных кабелей (>50 м) установите выходной dV/dt-фильтр, чтобы защитить изоляцию обмоток двигателя.
• Обновляйте прошивку устройства при наличии новых версий от КЭАЗ - это улучшает стабильность и функциональность.
• Проверяйте посадочный размер и глубину шкафа перед заказом - A600-Н200К-380-0-0 имеет значительные габариты, характерные для мощных преобразователей.
