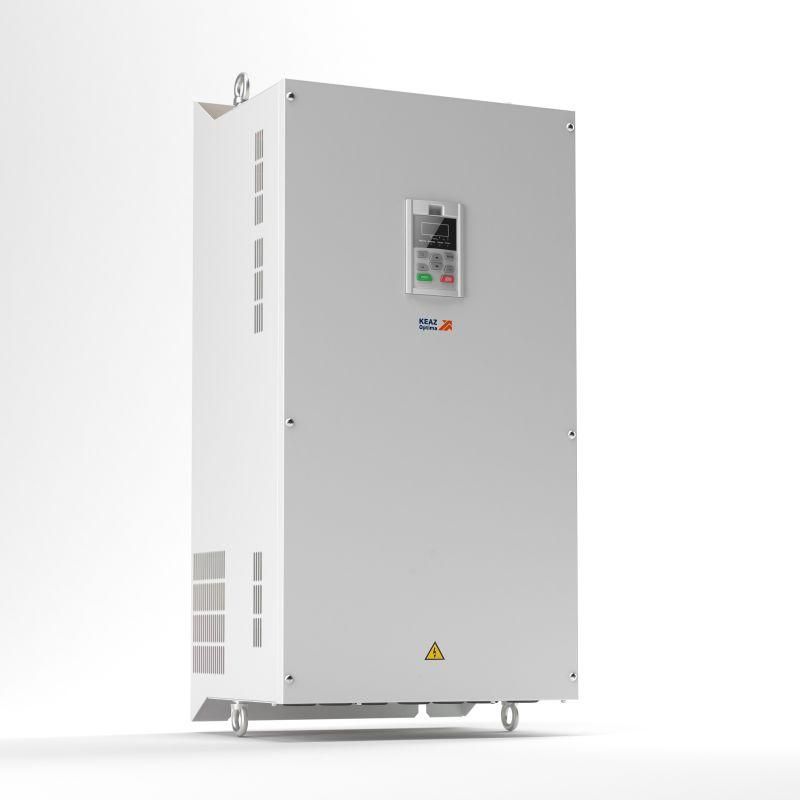

Преобразователь частоты OptiCore A600-Н160К-380-0-0 | 348461 КЭАЗ

Преобразователь частоты A600-Н160К-380-0-0 от КЭАЗ предназначен для регулирования скорости трёхфазных асинхронных двигателей мощностью до 160 кВт. Устройство обеспечивает точное управление частотой и напряжением на выходе, что позволяет оптимизировать энергопотребление и повысить стабильность работы оборудования. Преобразователь частоты A600-Н160К-380-0-0 совместим с сетями 380 В и применяется в промышленной автоматизации.

Назначение и область применения

Преобразователь частоты A600-Н160К-380-0-0 используется для плавного запуска, остановки и регулирования оборотов электродвигателей переменного тока. Он заменяет механические системы передач и контакторы, снижая износ механизмов и уменьшая пиковые нагрузки на сеть. Применяется в системах с постоянным или изменяющимся моментом: насосах, вентиляторах, компрессорах, конвейерах, станках с ЧПУ и других установках, где важна точная скорость вращения.

Технические характеристики

• Количество фаз: 3 - работает с трёхфазными двигателями и питается от трёхфазной сети.
• Максимальная выходная мощность: 160 кВт - поддерживает двигатели до этой мощности.
• Сетевое напряжение: 342–484 В - допустимый диапазон входного напряжения, соответствует стандартному 380 В +-15%.
• Тип преобразователя: U-Преобразователь напряжения - обеспечивает соотношение U/f = const, подходящее для большинства типовых задач.
• Максимальная выходная частота: 600 Гц - позволяет управлять двигателями на высоких скоростях, например, в шпинделях или центрифугах.
• Интерфейс управления: Да - есть возможность подключения внешних сигналов (кнопки, потенциометры, PLC) через дискретные и аналоговые входы.
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от пыли и влаги; требует установки в закрытом щите.
• Частота сети: 50/60 Гц - совместим с сетями России, Европы и других стран с этими стандартами.

Совместимость и монтаж

Преобразователь частоты A600-Н160К-380-0-0 подключается к трёхфазному входу 380 В и к трёхфазному двигателю. Для монтажа требуется свободное место вокруг корпуса для теплоотвода - минимум 100 мм с каждой стороны. Обязательно заземление корпуса и использование кабелей сечением, соответствующего току 160 кВт (обычно 50–70 мм2, зависит от температуры среды). Подключение управляющих сигналов выполняется через клеммы на лицевой панели. Не рекомендуется прокладывать силовые и управляющие кабели параллельно - используйте экранирование и перпендикулярную прокладку для предотвращения помех.

Безопасность и стандарты

Преобразователь частоты A600-Н160К-380-0-0 соответствует требованиям ГОСТ Р МЭК 61800-5-1 и ГОСТ Р 51319. Наличие интерфейса управления позволяет реализовать функции аварийной остановки и блокировки. Однако из-за степени защиты IP20 устройство нельзя использовать во влажных, пыльных или взрывоопасных зонах без дополнительной защиты в виде герметичного шкафа.

Преимущества

• Высокая выходная частота (до 600 Гц) - расширяет возможности применения для высокоскоростных процессов.
• Широкий диапазон входного напряжения (342–484 В) - устойчив к колебаниям в сети, особенно актуально в регионах с нестабильным электроснабжением.
• Поддержка внешнего управления - легко интегрируется в АСУ ТП и другие системы автоматизации.
• Работает с двигателями от КЭАЗ и сторонних производителей - универсальная совместимость.

Ограничения применения

• Не предназначен для работы вне закрытых шкафов - степень защиты IP20 исключает применение в открытых помещениях, на улице или в условиях повышенной влажности.
• Не подходит для однофазных двигателей - требует трёхфазного питания и трёхфазной нагрузки.
• Не имеет встроенного тормозного модуля - для быстрого останова больших инерционных нагрузок потребуется внешний тормозной резистор.
• Не рассчитан на длительную работу ниже 10% от номинала - возможен перегрев при малых нагрузках без принудительного охлаждения.

Примеры использования

• Вентиляция в производственных цехах - плавное регулирование скорости в зависимости от температуры.
• Насосные станции водоснабжения - поддержание давления за счёт изменения числа оборотов насоса.
• Ленточные конвейеры на пищевых производствах - точная синхронизация скорости с технологическим процессом.
• Центрифуги и шпиндельные устройства - работа на частотах выше 100 Гц для достижения нужной угловой скорости.

Практические советы

• Перед первым запуском проверьте правильность подключения фаз - неверная последовательность может вызвать вращение двигателя в обратном направлении.
• Настройте параметры U/f-характеристики согласно паспорту двигателя - это предотвратит перегрузку и повышает КПД.
• Используйте входной реактор (опционально) при наличии частых скачков напряжения - продлит срок службы преобразователя частоты A600-Н160К-380-0-0.
• Обновляйте прошивку через USB-порт, если доступны новые версии от КЭАЗ - иногда они исправляют ошибки управления или улучшают стабильность.
• При использовании в многодвигательных системах - каждый двигатель должен иметь собственный преобразователь частоты A600-Н160К-380-0-0, так как один прибор не поддерживает параллельное подключение нескольких моторов.
