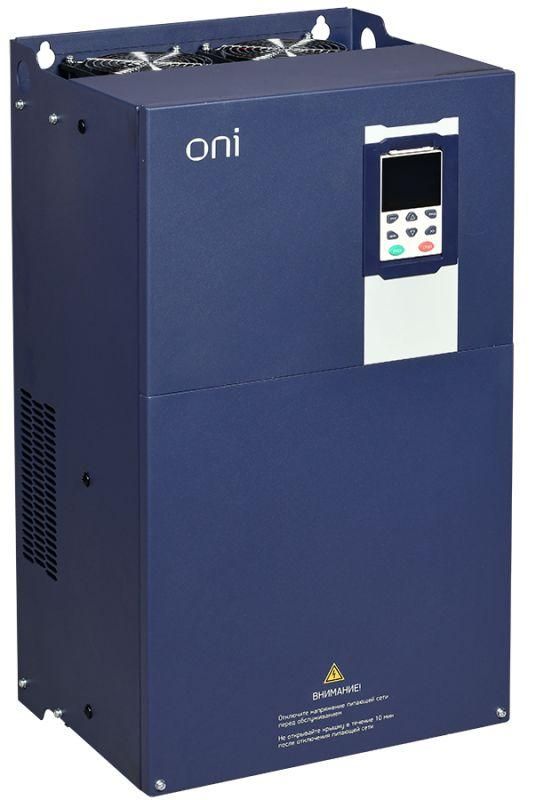

Преобразователь частоты K750 380В 3 фазы, мощность 90-110кВт 176-210А, IP20 ONI - K750-33-90110M IEK

Преобразователь частоты ONI k750-33-90110m предназначен для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 110 кВт при питании от сети 380 В. Он сочетает надёжную работу в тяжёлых условиях с гибкостью настройки через встроенный интерфейс и внешние протоколы связи.

Назначение и область применения

Преобразователь частоты ONI k750-33-90110m используется там, где требуется плавное управление скоростью двигателя: насосы, вентиляторы, конвейеры, лифты, подъёмники, компрессоры и другие механизмы с переменной нагрузкой. Подходит для промышленных цехов, объектов ЖКХ, строительных площадок и других сред с высокой механической нагрузкой. Благодаря векторному управлению с обратной связью обеспечивает стабильный момент даже на низких оборотах.

Технические характеристики

• Сетевое напряжение: 380 В +-10%, три фазы
• Номинальная мощность: 90–110 кВт
• Выходной ток: до 210 А
• Максимальная выходная частота: 600 Гц - позволяет управлять высокооборотными механизмами
• Максимальное выходное напряжение: 483 В - соответствует требованиям к питанию двигателей при повышенном напряжении
• Тип преобразования: непосредственный (AC-AC) - без промежуточного постоянного тока, повышает КПД
• Частота сети: 50/60 Гц - совместим с большинством энергосистем
• Управление: ручное через переднюю панель, дистанционное, через протоколы Modbus RTU
• Интерфейс RS-485: один порт - для подключения к системам автоматизации
• Защита корпуса: IP20 - защищён от прикосновений и крупных частиц, требует установки в шкаф
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI k750-33-90110m рассчитан на монтаж в электрощите с принудительной вентиляцией. Для подключения используются силовые клеммы для входа 380 В и выхода к двигателю. Убедитесь, что сечение кабелей соответствует току 210 А - рекомендовано использовать медные провода сечением не менее 70 мм2. Порт RS-485 подключается экранированным кабелем с заземлением экрана на одном конце. Наличие LCD-панели позволяет выполнять первичную настройку без ПК. Для удалённого контроля и диагностики используйте Modbus RTU через COM-порт.

Безопасность и стандарты

Преобразователь частоты ONI k750-33-90110m соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 исключает использование вне закрытых щитов. Обладает функциями защиты от перегрузки, перегрева, короткого замыкания, потери фазы и перенапряжения. Соответствует нормам IEC 61800-5-1 для устройств управления движением.

Преимущества

• Векторное управление с обратной связью - точная регулировка момента, особенно важна при запуске тяжёлых механизмов
• Поддержка Modbus RTU - легко интегрируется в SCADA и PLC системы
• LCD-дисплей с интуитивным меню - снижает время настройки и обслуживания
• Широкий диапазон выходной частоты (до 600 Гц) - подходит для высокоскоростных задач
• Непосредственная схема преобразования - меньше потерь, выше эффективность по сравнению с классическими AC-DC-AC

Ограничения применения

• Не предназначен для работы на открытом воздухе - из-за IP20 требует герметичного шкафа
• Не подходит для однофазных сетей - строго 380 В трёхфазное питание
• Максимальная мощность 110 кВт - не применяется для двигателей свыше этого значения
• Отсутствие встроенного фильтра EMI - при чувствительных системах потребуется внешний фильтр
• Нет встроенного Wi-Fi или Ethernet - для удалённого доступа нужен модуль или шлюз

Примеры использования

• Лифтовые установки - плавный пуск и остановка, точное позиционирование
• Воздушные завесы и вентиляция в больших помещениях - экономия энергии при изменении температурного режима
• Конвейерные линии на пищевых производствах - регулировка скорости в зависимости от загрузки
• Циркуляционные насосы в системах отопления - адаптация под реальную тепловую нагрузку
• Подъёмные краны и лебёдки - управление моментом при подъёме/опускании груза

Практические советы

• Перед запуском проверьте соответствие сечения кабелей и номинала автоматических выключателей - ток 210 А требует минимум 250 А предохранителей
• Настройте параметры двигателя вручную через LCD-меню: номинальный ток, число пар полюсов, частота - это повысит точность управления
• При работе в условиях высокой вибрации или пыли - дополнительно укрепите крепления и используйте виброизоляцию
• Для долгой службы следите за температурой внутри шкафа - оптимально ниже +40 C; при необходимости установите дополнительные вентиляторы
• Обновляйте прошивку через сервисный порт - производитель периодически выпускает исправления для стабильности работы
