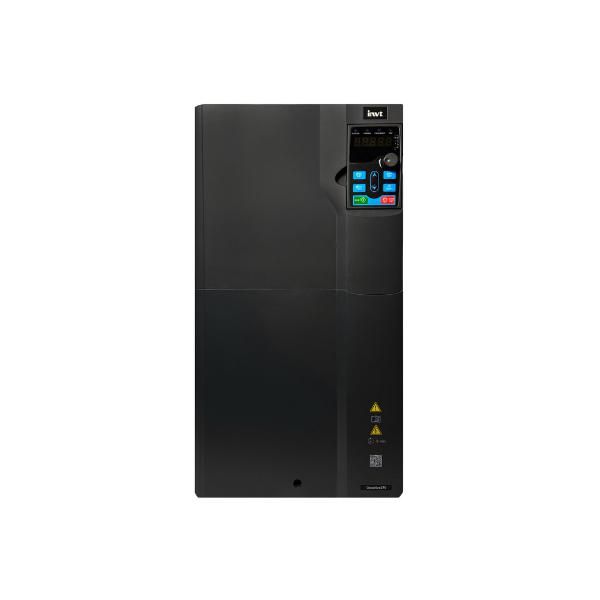

Преобразователь частоты GD270-055-4 55 кВт 380 В INVT 11001-02122

Преобразователь частоты 55 кВт 380В GD270-055-4 INVT предназначен для регулирования скорости трёхфазного асинхронного двигателя напряжением 380 В. Этот преобразователь частоты используется в промышленной автоматизации там, где требуется точный контроль над мощностью и оборотами оборудования.

Назначение и область применения

Преобразователь частоты 55 кВт 380В GD270-055-4 INVT управляет работой двигателей путём изменения частоты и напряжения питания. Он позволяет плавно запускать и останавливать оборудование, снижает перегрузки сети и уменьшает износ механических компонентов. Применяется в системах с переменной нагрузкой: насосах, вентиляторах, конвейерах, компрессорах, станках с ЧПУ и других устройствах, где важна энергоэффективность и стабильная работа.

Технические характеристики

• Мощность: 55 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: до 400 Гц (регулируемая)
• Тип управления: V/F и векторное (без датчика)
• Степень защиты: IP20 (внутренняя установка, без защиты от брызг и пыли)
• Работа при температуре: от –10 C до +50 C
• Габариты: соответствуют стандартным рамкам для устройств 55 кВт

Совместимость и монтаж

Преобразователь частоты 55 кВт 380В GD270-055-4 INVT совместим с большинством трёхфазных асинхронных двигателей мощностью до 55 кВт. Для подключения требуются три фазы входного напряжения 380 В +-10 % и три выходных провода на двигатель. Монтаж выполняется на вертикальной поверхности с обеспечением зазора минимум 100 мм сверху и снизу для вентиляции. Клеммы для силового подключения рассчитаны на медные кабели сечением 16–35 мм2. Обязательно соблюдайте полярность L1/L2/L3 и U/V/W. Подключение управления осуществляется через дискретные/аналоговые входы и реле выходов - подробную схему см. в руководстве пользователя.

Безопасность и стандарты

Преобразователь частоты 55 кВт 380В GD270-055-4 INVT соответствует требованиям EN 61800-5-1 и EN 61800-3 - нормам безопасности и электромагнитной совместимости для приводных систем. Устройство имеет встроенную защиту от перегрузки, перенапряжения, недостаточного напряжения, перегрева и замыкания. Не используйте в средах с взрывоопасными газами, высокой влажностью или агрессивными химикатами - степень защиты IP20 не предусматривает внешнюю герметизацию.

Преимущества

• Энергосбережение за счёт адаптации мощности под реальную нагрузку - экономия до 30–50 % электроэнергии по сравнению с постоянной работой двигателя.
• Плавный пуск исключает ударные токи, продлевая срок службы двигателя и передач.
• Интегрированный PID-регулятор позволяет легко настраивать системы с обратной связью (например, давление в трубопроводе или уровень жидкости).
• Простой интерфейс настроек: кнопки и ЖК-дисплей позволяют изменить параметры без ПК.

Ограничения применения

• Не предназначена для работы с однофазными двигателями или синхронными машинами без специальной настройки.
• Запрещено использовать вне помещений - отсутствие защиты от воды и пыли (IP20).
• Не рекомендуется применять при длительном превышении температуры выше +50 C - возможен переход в режим аварийной остановки.
• Требуется обязательное заземление корпуса и правильная прокладка силовых кабелей отдельно от слаботочных - иначе возникают помехи.

Примеры использования

• Вентиляционная система цеха - преобразователь частоты 55 кВт 380В GD270-055-4 INVT регулирует скорость вентилятора в зависимости от температуры воздуха.
• Насосная станция водоснабжения - поддержание постоянного давления в трубопроводе за счёт изменения числа оборотов насоса.
• Ленточный конвейер на пищевом производстве - плавный запуск и остановка предотвращают проскальзывание и повреждение продукции.
• Фрезерный станок - точная настройка скорости шпинделя под тип материала и инструмента.

Практические советы

• Перед первым запуском выполните автонастройку двигателя - функция «Auto-tuning» в меню устройства определяет параметры обмоток и повышает точность управления.
• Учитывайте посадочные размеры: преобразователь частоты 55 кВт 380В GD270-055-4 INVT занимает место, аналогичное другим моделям этого класса - проверьте свободное пространство в щите заранее.
• При использовании длинных кабелей между преобразователем и двигателем (>50 м) установите выходной дроссель - это снизит импульсные помехи и защитит изоляцию двигателя.
• Обновляйте прошивку по инструкции INVT - новые версии могут исправить ошибки и расширить возможности управления.
• Не закрывайте радиаторы - даже при комнатной температуре теплоотвод критически важен для долгой работы.
