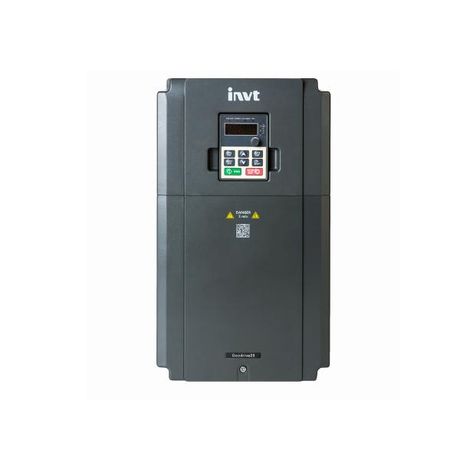

Преобразователь частоты GD20-0R7G-SS2 0.75кВт 220В INVT 90001-00871

Преобразователь частоты 0.75кВт 220В GD20-0R7G-SS2 от INVT предназначен для регулирования скорости однофазного асинхронного двигателя на напряжение 220 В. Устройство подходит для малых автоматизированных систем, где важна точная управляемость оборотов - например, в насосах, вентиляторах или компактных конвейерах.

Назначение и область применения

Преобразователь частоты 0.75кВт 220В GD20-0R7G-SS2 позволяет плавно изменять скорость вращения электродвигателя, снижая энергопотребление и износ оборудования. Он работает с однофазными сетями 220 В и рассчитан на мощность до 0,75 кВт. Применяется там, где требуется мягкий запуск, стабильная работа при переменной нагрузке или экономия электроэнергии - в бытовой и легкой промышленной автоматике.

Технические характеристики

• Мощность: 0,75 кВт
• Напряжение питания: 220 В, однофазное
• Выходной ток: до 4 А (номинальный)
• Частота выходного сигнала: 0–400 Гц
• Защита корпуса: IP20 (не предназначена для работы во влажной среде или на улице)
• Управление: кнопочное на лицевой панели, возможна внешняя коммутация через терминалы
• Габариты: компактные, для монтажа в щитах

Совместимость и монтаж

Преобразователь частоты 0.75кВт 220В GD20-0R7G-SS2 совместим с однофазными асинхронными двигателями до 0,75 кВт. Подключение выполняется к сети 220 В и двигателю через клеммы L/N (вход) и U/V/W (выход). Обязательно соблюдайте полярность фазы и нуля на входе. Для защиты от перегрузок рекомендуется установить предохранитель на 6–8 А перед устройством. Монтаж допускается только в закрытом распределительном шкафу с хорошей вентиляцией - устройство не имеет встроенной принудительной охлаждения.

Безопасность и стандарты

Преобразователь частоты 0.75кВт 220В GD20-0R7G-SS2 соответствует требованиям EMC и безопасности EN 61800-5-1. Наличие внутреннего тормозного контура исключает опасность «самозапуска» после отключения питания. Не используйте устройство в местах с высокой влажностью, пылью или химически активной средой - класс защиты IP20 не обеспечивает герметичность.

Преимущества

• Плавный пуск - снижает ударные нагрузки на механику и сеть
• Экономия энергии за счет адаптации мощности к реальной нагрузке
• Простая настройка через встроенную клавиатуру
• Компактный размер - легко помещается в малые шкафы
• Стабильная работа даже при колебаниях напряжения в сети +-10%

Ограничения применения

• Не поддерживает трехфазные двигатели - только однофазные
• Работает только с сетью 220 В; несовместим с 380 В
• Максимальная мощность - 0,75 кВт; превышение вызывает отключение
• Запрещено использование в условиях повышенной влажности, пыли, температур ниже 0 C или выше +50 C
• Не имеет встроенного тормозного резистора - для быстрого останова требуются внешние элементы

Примеры использования

• Насосы для циркуляции воды в системах отопления
• Вентиляторы в маленьких HVAC-системах
• Ленточные конвейеры в пищевой или фармацевтической упаковке
• Шлифовальные и полировальные станки с регулировкой скорости
• Автоматические системы подачи материалов с датчиками контроля

Практические советы

• Перед первым запуском проверьте соответствие типа двигателя - он должен быть именно однофазным, а не трёхфазным с конденсатором
• Избегайте прокладки силовых кабелей рядом с сигналами управления - это снижает помехи
• Настройте параметры ускорения/замедления (P10/P11) под характер нагрузки: для насосов - 3–5 сек, для конвейеров - 1–2 сек
• Если двигатель греется - увеличьте время замедления или добавьте внешний тормозной резистор
• Артикул 90001-00871 - это единственный вариант этого исполнения от INVT; аналоги других брендов могут отличаться по размерам и алгоритму управления
