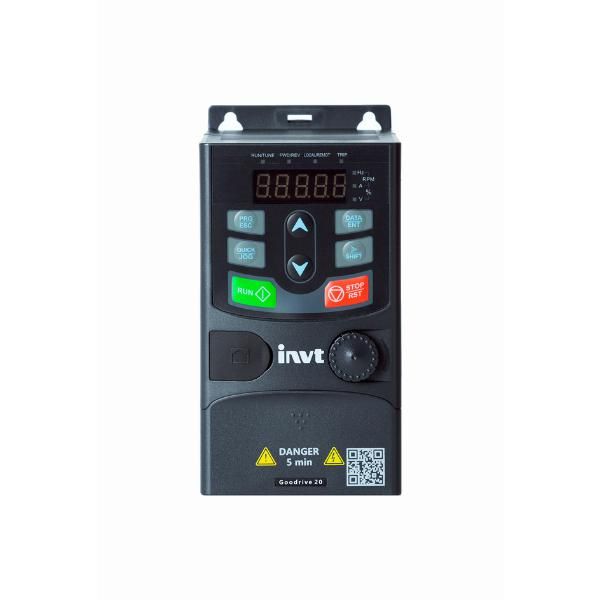

Преобразователь частоты GD20-0R7G-S2 0.75кВт 220В INVT 90001-01023

Преобразователь частоты 0.75кВт 220В GD20-0R7G-S2 от INVT предназначен для регулирования скорости вращения асинхронных двигателей переменного тока на напряжение 220 В. Этот преобразователь частоты подходит для малых промышленных установок, где важна точная управляемость и компактность.

Назначение и область применения

Преобразователь частоты 0.75кВт 220В GD20-0R7G-S2 используется для управления электродвигателями мощностью до 0,75 кВт, работающими от однофазной сети 220 В. Он позволяет плавно изменять скорость вращения двигателя, снижать пиковые нагрузки при запуске и экономить электроэнергию за счёт соответствия потребления реальным требованиям процесса.

Подходит для оборудования: насосов, вентиляторов, компрессоров, конвейеров, малых станков и других устройств с постоянным или переменным моментом нагрузки.

Технические характеристики

• Мощность: 0,75 кВт
• Напряжение питания: 220 В (однофазное)
• Выходное напряжение: до 220 В, переменное, частотой 0–400 Гц
• Номинальный выходной ток: ~4 А
• Защита корпуса: IP20 (внутренняя установка)
• Управление: V/F (напряжение/частота), возможно применение внешних сигналов (аналоговые входы)
• Рабочая температура: от –10 °C до +50 °C

Совместимость и монтаж

Преобразователь частоты 0.75кВт 220В GD20-0R7G-S2 совместим с трёхфазными асинхронными двигателями мощностью до 0,75 кВт, даже если они рассчитаны на 220 В. Подключение выполняется через клеммы L1/L2 (питание) и U/V/W (выход к двигателю).

Установка возможна только внутри щита или закрытого корпуса из-за класса защиты IP20. Для монтажа требуется минимум 10 см свободного пространства вокруг устройства для обеспечения естественного охлаждения. Кабели должны быть защищены от перегрева и механических повреждений. Нельзя подключать двигатель длиннее 50 метров без фильтра высших гармоник.

Безопасность и стандарты

Преобразователь частоты 0.75кВт 220В GD20-0R7G-S2 соответствует международным нормам EMC и безопасности IEC/EN 61800-5-1. Устройство имеет встроенную защиту от перегрузки, перепадов напряжения, перегрева и короткого замыкания на выходе.

Преимущества

• Экономия энергии за счёт адаптации мощности под нагрузку — особенно эффективно при работе насосов и вентиляторов
• Плавный пуск исключает ударные нагрузки на механизм и сеть
• Компактный размер — легко устанавливается в ограниченном пространстве
• Интегрированная функция автоматического восстановления после кратковременных сбоев

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивной среды — требует установки в закрытом шкафу
• Не поддерживает обратную связь по положению (нет энкодера)
• Не рекомендован для использования с синхронными двигателями или серводвигателями
• Ограниченная мощность — не подходит для двигателей выше 0,75 кВт

Примеры использования

• Насосная система водоснабжения — плавное регулирование давления
• Вентиляция в цеху — изменение оборотов в зависимости от температуры
• Ленточный конвейер — точная выдержка скорости перемещения
• Шлифовальный станок — контроль оборотов для качества поверхности

Практические советы

• Перед первым запуском проверьте правильность подключения фаз — неверное соединение может вызвать отказ двигателя
• Настройте параметры ускорения и замедления — слишком быстрый разгон увеличивает токовый импульс
• Используйте входной фильтр, если питание от слабой сети (например, генератора)
• Обязательно заземлите корпус преобразователя частоты 0.75кВт 220В GD20-0R7G-S2 — это гарантирует безопасность и снижает помехи
• При длительной работе на низких оборотах следите за температурой двигателя — он может недостаточно охлаждаться собственным вентилятором
