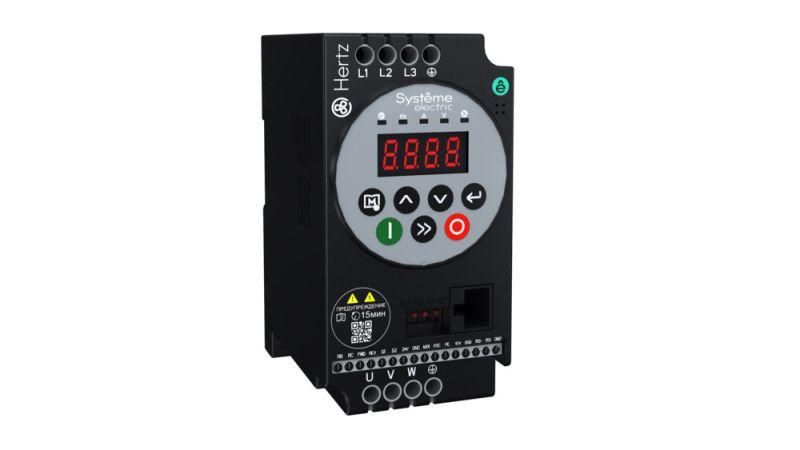

Преобразователь частоты STV050 Hertz 0.75кВт 220В ЭМС С3 + LED панель оператора SE STV050U07M2 APC

Преобразователь частоты 0,75 кВт 220В ЭМС С3 с LED панелью оператора - компактное устройство от бренда Systeme Electric для точного регулирования скорости трёхфазных двигателей в системах с однофазным питанием. Артикул stv050u07m2 предназначен для насосов, вентиляторов и аналогичных нагрузок, где важна энергоэффективность и надёжность работы.

Назначение и область применения

Преобразователь частоты 0,75 кВт 220В ЭМС С3 с LED панелью оператора используется для управления трёхфазными асинхронными двигателями при наличии однофазной сети 220 В. Подходит для автоматизации насосных станций, вентиляционных систем, конвейеров и другого оборудования с переменной нагрузкой. Особенно эффективен там, где требуется плавный запуск, снижение пиков тока и экономия электроэнергии.

Технические характеристики

• Выходная мощность: 0,75 кВт
• Входное напряжение: 1 фаза, 200–240 В (допуск –15%…+10%)
• Выходное напряжение: 3 фазы, до 220 В
• Выходная частота: до 599 Гц
• Номинальный ток: 3,8 А
• Перегрузочная способность: 150% до 60 сек, 180% до 3 сек (цикл 300 сек)
• Частота сети: 50/60 Гц
• Управление: скалярное (V/f)
• Защита корпуса: IP20
• Температурный диапазон: –20C … +50C (при +40C и ниже - без потери номинальной мощности)
• Вес: 0,5 кг
• Габариты: 68×132×100 мм
• Индикация: встроенная LED-панель оператора
• Коммуникация: Modbus RTU
• Цифровые входы: 4 DI
• Аналоговые входы: 1 AI
• Цифровые выходы: 1 DO
• Реле: 1 RO
• Аналоговый выход: 1 AO
• Покрытие плат: класс 3С2 (EN 60721-3-3)
• Встроенный фильтр ЭМС: класс C3 (EN 61800-3)
• Гарантия: 36 месяцев

Совместимость и монтаж

Преобразователь частоты 0,75 кВт 220В ЭМС С3 с LED панелью оператора совместим с любыми трёхфазными двигателями мощностью до 0,75 кВт, рассчитанными на 220 В. Для подключения используйте кабели сечением не менее 1,5 мм2 для фаз и заземления. Устройство монтируется на DIN-рейку или плоскую поверхность. Благодаря конструкции «бок-о-бок», несколько экземпляров можно располагать вплотную - минимальное расстояние между ними 0 мм. Это позволяет экономить место в шкафах управления.

Безопасность и стандарты

• Встроенный фильтр ЭМС класса C3 обеспечивает соответствие нормам EN 61800-3 - снижает помехи в радиочастотном спектре, что важно для установок рядом с чувствительной аппаратурой.
• Конформное покрытие плат класса 3С2 защищает внутреннюю электронику от влаги, пыли и химических воздействий - повышает долговечность в условиях повышенной влажности или загрязнённой среды.
• Пожарный режим контролирует целостность кабеля двигателя - при обрыве провода выключает питание, предотвращая перегрев и возгорание.

Преимущества

• Компактный «книжный» форм-фактор - занимает минимум места в щите управления.
• Встроенный фильтр ЭМС класса C3 исключает необходимость внешнего фильтра - снижает стоимость и сложность сборки.
• LED-панель оператора - удобная локальная настройка без подключения к ПК.
• Поддержка Modbus RTU - легко интегрируется в системы автоматизации.
• Покрытие плат класса 3С2 - увеличивает срок службы в агрессивных условиях.
• Гарантия 3 года - один из самых длинных сроков в своём классе.

Ограничения применения

• Не предназначена для работы с постоянным током - только переменный ток 50/60 Гц.
• IP20 - не защищена от попадания воды и пыли - требует установки внутри закрытых шкафов.
• Недопустимо использование вне температурного диапазона –20C…+50C - особенно опасен перегрев выше +40C при работе на максимальной мощности.
• Не подходит для тяжёлых технологических процессов с частыми пусками/остановками свыше допустимого цикла (300 сек).
• Скалярное управление - не обеспечивает высокой точности позиционирования, как векторное. Не рекомендовано для CNC-станков или роботов.

Примеры использования

• Автоматизация водяного насоса в системе водоснабжения - плавный пуск, поддержание давления.
• Вентилятор в HVAC-системе - изменение оборотов в зависимости от температуры воздуха.
• Ленточный конвейер на пищевом участке - регулировка скорости для равномерной подачи продукта.
• Оборудование в малых цехах с однофазным вводом - замена дорогостоящего трёхфазного питания.

Практические советы

• При монтаже в шкафу соблюдайте вентиляцию - даже при IP20 перегрев сокращает срок службы.
• Используйте кабель с экраном для подключения двигателя - это усиливает действие встроенного фильтра ЭМС.
• Настройку параметров начинайте через LED-панель - затем переходите на ПК с программой SystemeVAR Tool для детальной оптимизации.
• Проверьте целостность кабеля двигателя перед первым запуском - пожарный режим активируется при обрыве.
• Для длительной работы при температуре выше +35C рекомендуется снижать нагрузку на 10–15%.
• Артикул stv050u07m2 - единственный вариант в этой серии с встроенным фильтром C3 и LED-панелью - другие модели требуют внешних решений.
