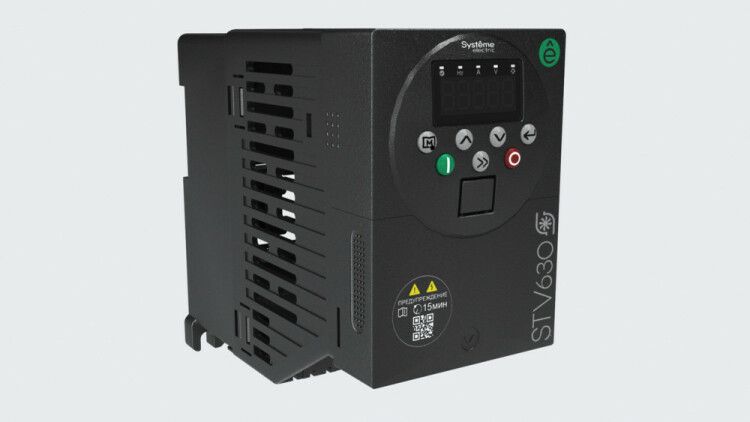

Преобразователь частоты STV630 0,75 кВт 220В ЭМС С3 + LED панель оператора | STV630U07M2 Systeme Electric APC

Преобразователь частоты 0,75 кВт 220В ЭМС С3 + LED панель оператора от Systeme Electric - компактный регулятор скорости двигателя для управления насосами, вентиляторами и другими нагрузками на переменном токе. Артикул stv630u07m2 сочетает в себе встроенные фильтры, интерфейс Modbus и удобную LED-панель для настройки без внешнего контроллера.

Назначение и область применения

Преобразователь частоты 0,75 кВт 220В ЭМС С3 + LED панель оператора предназначен для плавного запуска, остановки и регулирования скорости однофазных и трёхфазных асинхронных двигателей мощностью до 0,75 кВт. Подходит для систем водоснабжения, вентиляции, кондиционирования, малых конвейеров и других устройств, где требуется энергоэффективное управление нагрузкой. Удобен в установке там, где нет необходимости в удалённой автоматизации - настройка выполняется через встроенную LED-панель.

Технические характеристики

• Номинальное сетевое напряжение: 220 В (одна фаза)
• Выходная мощность: 0,75 кВт
• Номинальный выходной ток: 3,8 А
• Максимальная выходная частота: 599 Гц
• Работа от сети: 50/60 Гц
• Количество фаз: вход - 1 фаза, выход - 3 фазы
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Встроенный ЭМС-фильтр: класс C3 - снижает помехи в электросети, соответствует требованиям EN 61800-3
• Интерфейсы: Modbus RTU (для связи с PLC и HMI)
• Цифровые входы: 5 DI
• Аналоговый вход: 1 AI (0–10 В или 4–20 мА)
• Цифровой выход: 1 DO
• Реле выход: 1 RO
• Аналоговый выход: 1 AO (0–10 В)
• Типоразмер: A1
• Габариты: 69×129×148 мм
• Вес: 0,69 кг
• Покрытие печатных плат: класс 3C3 - устойчиво к влажности, пыли и конденсату

Совместимость и монтаж

Преобразователь частоты 0,75 кВт 220В ЭМС С3 + LED панель оператора совместим с большинством трёхфазных асинхронных двигателей до 0,75 кВт. Для подключения используйте кабели сечением не менее 1,5 мм2 для силовой цепи и 0,5–0,75 мм2 для сигналов. Монтируйте на вертикальной поверхности с зазором минимум 50 мм сверху и снизу для теплоотвода. Клеммы рассчитаны на затяжку моментом 0,5–0,6 Нм - перетягивать нельзя. Отсутствие встроенного DC-реактора требует проверки качества питания - при нестабильной сети возможны перегрузки. Панель оператора позволяет задавать параметры без ПЛК, но для сложных алгоритмов рекомендуется использовать Modbus RTU.

Безопасность и стандарты

Преобразователь частоты соответствует нормам EN 61800-3 (электромагнитная совместимость) и EN 60204-1 (безопасность машин). Класс покрытия 3C3 обеспечивает надёжную работу в условиях повышенной влажности. IP20 не защищает от попадания воды или пыли - не устанавливайте в сырых, пыльных или открытых помещениях. Обязательно заземлите корпус через контакт PE. Автоматическая защита от перегрева, перегрузки и короткого замыкания активирована по умолчанию.

Преимущества

• Встроенный ЭМС-фильтр класса C3 исключает необходимость внешней фильтрации в типичных промышленных средах
• Modbus RTU позволяет легко интегрировать устройство в существующие системы автоматизации
• LED-панель оператора даёт доступ ко всем функциям без дополнительного оборудования
• Компактный размер (типоразмер A1) экономит место в шкафах управления
• Покрытие плат класса 3C3 повышает долговечность в условиях конденсата и загрязнений

Ограничения применения

• Не предназначена для работы с постоянным током, сервоприводами или генераторами
• Отсутствует слот для карты расширения - невозможно добавить дополнительные I/O или протоколы
• Нет встроенного DC-реактора - при высоких уровнях гармоник в сети возможны перегревы и отказы
• IP20 не допускает установку вне закрытых щитов
• Не поддерживает беспроводные интерфейсы, Wi-Fi, Ethernet или PROFINET
• Не рекомендован для длительной работы на частотах выше 50 Гц при максимальной нагрузке - возможен перегрев

Примеры использования

• Управление насосом в системе водоснабжения с поддержанием давления по сигналу с датчика
• Регулирование оборотов вентилятора в HVAC-системе по температуре воздуха
• Запуск конвейера с плавным ускорением для предотвращения проскальзывания ленты
• Автономная система контроля воздушного потока в лаборатории с использованием аналогового сигнала 4–20 мА

Практические советы

• Перед первым запуском выполните автопараметризацию двигателя через LED-панель - это повысит точность управления
• Если питание в объекте нестабильно, установите внешний AC-реактор перед входом преобразователя
• При использовании Modbus RTU - проверьте адрес устройства (по умолчанию 1) и скорость передачи (обычно 9600 бод)
• Не забудьте выключить питание и дождаться разрядки конденсаторов (минимум 5 минут) перед обслуживанием
• При монтаже в шкафу - избегайте расположения рядом с источниками тепла (частотники, контакторы)
• Для продления срока службы - периодически очищайте радиатор от пыли, даже при IP20
