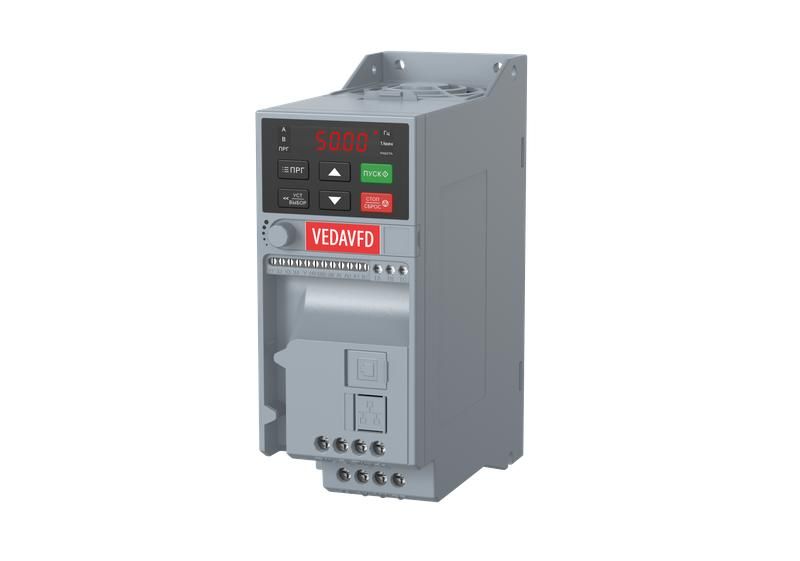

Преобразователь частоты VF-51-PK75-0004-S2-E20-B-H вход. 220В выход. 0.75кВт 4А VEDA ABA00002

Преобразователь частоты VEDA VF-51-PK75-0004-S2-E20-B-H предназначен для регулирования скорости асинхронных двигателей с питанием от сети 220 В. Он обеспечивает точное управление моментом и оборотами двигателя, что особенно важно в автоматизированных системах. Модель рассчитана на мощность 0,75 кВт и ток 4 А, подходит для компактных установок с ограниченным пространством.

Назначение и область применения

Преобразователь частоты VEDA VF-51-PK75-0004-S2-E20-B-H используется для управления асинхронными электродвигателями в системах, где требуется изменение скорости вращения. Подходит для насосов, вентиляторов, конвейеров, малых станков и другого оборудования с постоянным или переменным моментом нагрузки. Благодаря возможности работы в четырёх квадрантах, он поддерживает рекуперацию энергии - полезно при торможении грузов или движущихся масс.

Технические характеристики

• Входное напряжение: 220 В +-10%, однофазное
• Номинальная выходная мощность: 0,75 кВт
• Номинальный выходной ток: 4 А
• Максимальное выходное напряжение: 480 В
• Режим работы: источник напряжения (V/f и векторный контроль)
• Работа в четырёх квадрантах: да - позволяет тормозить двигатель и возвращать энергию в сеть
• Защита корпуса: IP20 - защищён от прикосновений и крупной пыли, требует установки в закрытом щите
• Цифровые входы: 1 - для запуска/останова, переключения направления
• Цифровые выходы: 4 - для сигнализации состояния, внешних устройств
• Аналоговые входы: 1 - для подключения потенциометра или датчика давления/температуры
• Аналоговые выходы: 1 - для передачи сигнала текущего значения частоты или тока
• Интерфейсы связи: один порт RS-485, поддержка протокола Modbus RTU
• Управление через ПК: возможно через RS-485 с программным обеспечением

Совместимость и монтаж

Преобразователь частоты VEDA VF-51-PK75-0004-S2-E20-B-H совместим с трёхфазными асинхронными двигателями до 0,75 кВт. Для подключения используйте кабели сечением не менее 1,5 мм2 для фаз и заземления. Обязательно соблюдайте полярность при подключении входа 220 В. Выходные клеммы - L1, L2, L3 - подключаются к двигателю. Кабели питания и управления следует прокладывать отдельно, чтобы избежать помех. Установка возможна только в электрическом шкафу с принудительной вентиляцией - IP20 не допускает открытой эксплуатации.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности EN 61800-5-1 и EN 61800-3 для промышленного использования. Защита от перегрева, перегрузки по току и короткого замыкания реализована аппаратно. Наличие функции рекуперации требует проверки целостности цепи заземления перед первым запуском.

Преимущества

• Поддержка четырёх квадрантов - экономия энергии при торможении
• Modbus RTU и возможность подключения к ПК - удобство диагностики и настройки
• Компактные габариты - легко устанавливается в плотных распределительных шкафах
• Гибкая настройка параметров через аналоговый вход - можно использовать с датчиками
• Чёткая логика сигналов на цифровых выходах - упрощает интеграцию в системы автоматизации

Ограничения применения

• Не работает от трёхфазного входа - только от однофазной сети 220 В
• IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях
• Нет встроенного PROFINET или Ethernet - для сетевой интеграции нужен модуль-переводчик
• Один аналоговый вход - недостаточно для сложных систем с несколькими датчиками
• Максимальная мощность 0,75 кВт - не подходит для двигателей выше этого класса

Примеры использования

• Вентиляционная система: регулирует скорость вентилятора в зависимости от температуры воздуха
• Ленточный конвейер: плавный пуск и остановка, предотвращает проскальзывание грузов
• Насосная станция: снижает потребление электроэнергии при низкой нагрузке
• Малый металлорежущий станок: точная настройка частоты вращения шпинделя

Практические советы

• Перед первым запуском настройте параметры двигателя (номинальный ток, число пар полюсов) - неверные данные вызывают перегрев или отказ
• Используйте входной фильтр EMI, если оборудование чувствительно к помехам
• RS-485 подключайте экранированным кабелем, заземлите экран с одной стороны
• Для торможения с рекуперацией убедитесь, что сеть способна принимать возвратную энергию - иначе активируйте тормозной резистор
• Проверьте посадочные размеры перед монтажом - типовой крепёж подходит для DIN-рейки 35 мм
