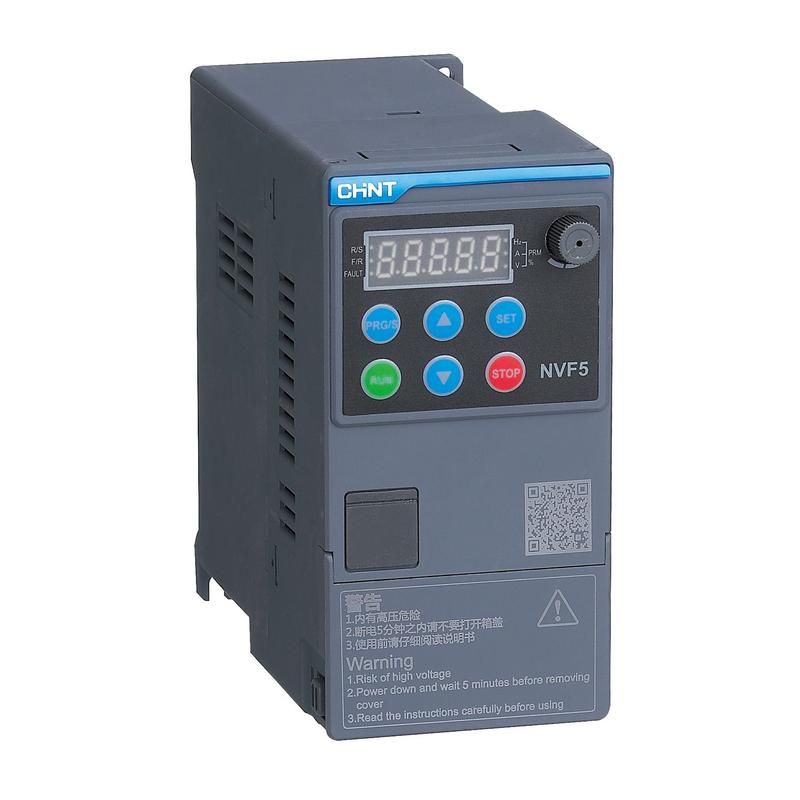

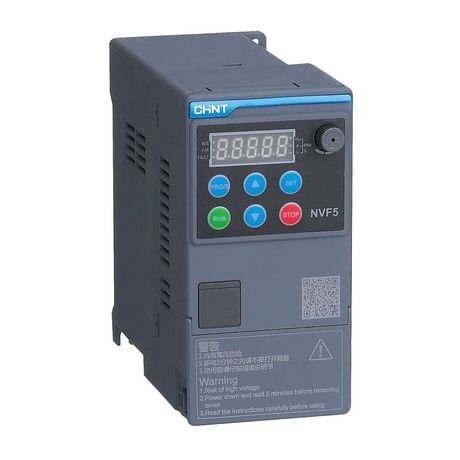

Преобразователь частоты NVF5-0.75/TD2, 0.75кВт, 220В 1Ф, перегрузка 150% | 201991 CHINT

Преобразователь частоты NVF5-0.75/TD2 - компактное устройство от CHINT, предназначенное для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 0,75 кВт при питании от однофазной сети 220 В. Благодаря высокой перегрузочной способности и простому управлению, преобразователь частоты NVF5-0.75/TD2 подходит для автоматизации небольших производственных и бытовых систем.

Назначение и область применения

Преобразователь частоты NVF5-0.75/TD2 позволяет плавно изменять скорость вращения двигателя, что снижает энергопотребление, износ механизмов и повышает точность управления. Устройство применяется там, где требуется стабильная работа насосов, вентиляторов, конвейеров и других нагрузок с переменным моментом.

• Системы кондиционирования и вентиляции
• Насосные станции водоснабжения и водоотведения
• Упаковочные и фасовочные машины
• Логистические конвейеры
• Оборудование керамического производства

Технические характеристики

• Напряжение питания: 220 В, одна фаза - подключается к обычной бытовой или промышленной однофазной сети
• Выходная мощность: 0,75 кВт - рассчитан на двигатели до этой мощности
• Выходные фазы: три - обеспечивает работу трёхфазных двигателей
• Максимальное выходное напряжение: 220 В - совпадает с сетевым, не увеличивает напряжение
• Номинальный выходной ток: 4,5 А - максимальный постоянный ток, который может выдавать устройство
• Перегрузочная способность: 150% в течение 60 секунд - позволяет кратковременно перегружать двигатель при старте или пиковом режиме
• Степень защиты IP20: защищён от контакта с пальцами и крупными предметами, но не от пыли и воды - требует установки в закрытом щите

Совместимость и монтаж

Преобразователь частоты NVF5-0.75/TD2 совместим с большинством трёхфазных асинхронных двигателей мощностью до 0,75 кВт, имеющих стандартную конструкцию. Для подключения используются клеммы L/N (вход) и U/V/W (выход).

• Не допускается подключение к двухфазным или постоянному току
• Рекомендуется использовать внешний автоматический выключатель и КЗ-защиту на входе
• Кабель между преобразователем и двигателем должен быть экранированным, особенно при длине более 10 метров
• Из-за IP20 устройство обязательно монтируется внутри электрошкафа с достаточным охлаждением

Безопасность и стандарты

Преобразователь частоты NVF5-0.75/TD2 соответствует требованиям безопасности для промышленного оборудования. Сертифицирован по нормам IEC/EN 61800-5-1 и имеет защиту от перегрева, перегрузки, короткого замыкания и потери фазы на выходе.

Преимущества

• Бездатчиковый векторный контроль - обеспечивает хорошую точность управления даже при низких оборотах
• Малые габариты и вес - легко помещается в ограниченном пространстве шкафа
• Простая настройка через кнопки на лицевой панели - не требует ПК или сложного программатора
• Энергоэффективность - снижает потребление на 20–40% по сравнению с механическим регулированием

Ограничения применения

• Не работает от трёхфазной сети - только от 220 В одной фазы
• IP20 не допускает установку во влажных, пыльных или открытых помещениях
• Не предназначен для работы с серводвигателями, синхронными машинами или двигателями свыше 0,75 кВт
• При длительной работе на пределе мощности возможен нагрев - нужна вентиляция

Примеры использования

• Насос в системе водоснабжения дома - преобразователь частоты NVF5-0.75/TD2 поддерживает постоянное давление, включаясь только при необходимости
• Вентилятор в кондиционере - плавный запуск исключает скачки тока и продлевает срок службы мотора
• Конвейер на фасовочной линии - возможность точно задавать скорость движения ленты

Практические советы

• Выбирайте двигатель с номинальным током ≤ 4,5 А - лучше брать с запасом 10–15%
• При использовании длинных кабелей (>10 м) установите выходной дроссель для защиты двигателя от импульсов
• Настройте параметр “время разгона” - слишком быстрый старт вызывает перегрузку
• Проверьте соответствие напряжения сети - колебания выше +-10% могут вызвать аварийное отключение
• При первом запуске используйте тестовый режим - проверьте направление вращения перед подключением нагрузки
