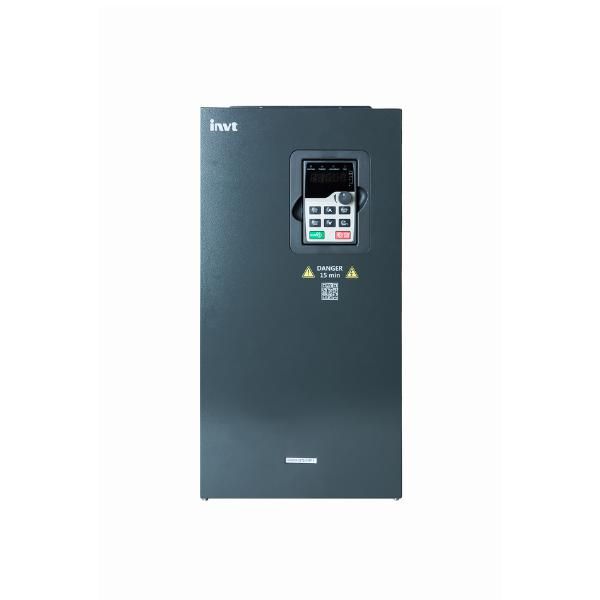

Преобразователь частоты GD200A-045G/055P-4 45/55кВт 380В INVT 90001-01097

Преобразователь частоты GD200A-045G/055P-4 45/55 кВт 380 В от INVT предназначен для регулирования скорости трёхфазного асинхронного двигателя мощностью до 55 кВт. Это решение для автоматизации приводов на промышленном оборудовании, где важна точная управляемость и энергоэффективность.

Назначение и область применения

Преобразователь частоты GD200A-045G/055P-4 45/55 кВт 380 В позволяет плавно изменять частоту напряжения, подаваемого на двигатель, что даёт контроль над его оборотами. Подходит для насосов, вентиляторов, компрессоров, конвейеров, транспортеров и других устройств с переменной нагрузкой. Особенно эффективен там, где требуется снижение энергопотребления за счёт отказа от механических способов регулирования (например, заслонок или клапанов).

Технические характеристики

• Мощность: 45 кВт (для генераторного режима G) / 55 кВт (для приводного режима P)
• Напряжение питания: 380 В +-15%, трёхфазное
• Выходная частота: 0–400 Гц
• Управление: V/F и векторное (без датчика)
• Степень защиты корпуса: IP20 (внутренняя установка)
• Рабочая температура: –10…+50 C
• Перегрузочная способность: 120% в течение 60 секунд

Совместимость и монтаж

GD200A-045G/055P-4 45/55 кВт 380 В совместим с большинством трёхфазных асинхронных двигателей до 55 кВт. Для монтажа необходима установка в закрытом щите с хорошей вентиляцией. Клеммы для подключения питания и двигателя расположены снизу и сверху устройства - доступны после снятия крышки. Обязательно соблюдайте полярность фаз L1/L2/L3 и U/V/W. Максимальный кабельный выход - 35 мм2. Учитывайте посадочные размеры: устройство требует свободного пространства минимум 100 мм сверху и с боков для теплоотвода.

Безопасность и стандарты

Преобразователь частоты GD200A-045G/055P-4 45/55 кВт 380 В соответствует требованиям EN 61800-5-1 и IEC 61800-3. Встроенная защита от перегрузки, перенапряжения, недонапряжения, перегрева и замыкания на землю. Наличие функции аварийной остановки по сигналу внешнего контакта (DI). Не предназначен для работы во взрывоопасных средах.

Преимущества

• Широкий диапазон управления частотой обеспечивает точную настройку скорости даже при слабых нагрузках
• Энергосбережение до 30–50% по сравнению с дросселированием
• Гладкий пуск без ударных токов - продлевает срок службы двигателя и механизма
• Интегрированный PID-регулятор для замкнутых систем управления
• Простая настройка через кнопки на лицевой панели без необходимости программирования

Ограничения применения

• Не работает от однофазной сети - требует трёхфазного 380 В
• Запрещено применение в условиях повышенной запылённости, влаги или химической агрессии из-за степени защиты IP20
• Не подходит для постоянного режима работы на пределе мощности более 1 часа без принудительного охлаждения
• Не рекомендован для прямого подключения к длинным кабелям (>100 м) без входного реактора

Примеры использования

• Водяной насос в системе центрального отопления - плавное регулирование давления
• Вентиляционная установка в производственном цеху - адаптация к изменениям температуры
• Ленточный конвейер на пищевом предприятии - точная скорость перемещения продукта
• Компрессор воздушной системы - снижение потребления при малой нагрузке

Практические советы

• Перед первым запуском выполните автонастройку двигателя - это повысит точность управления
• Обязательно используйте входной фильтр и дифференциальный автомат - защитит преобразователь от помех и скачков
• При длительной работе на высоких оборотах проверяйте температуру радиатора каждые 2–3 месяца
• Для удалённого управления подключите аналоговый вход 0–10 В или модуль RS485 (не входит в комплект)
• Артикул 90001-01097 - убедитесь, что заказываете именно GD200A-045G/055P-4 45/55 кВт 380 В от INVT, так как другие модели имеют другую мощность и интерфейсы
