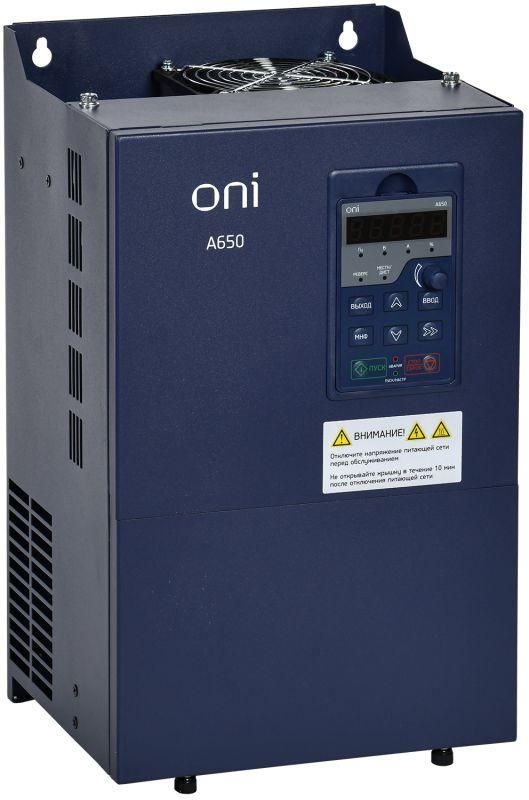

Преобразователь частоты A650 380В 3Ф 45кВт 91А тор. M | A650-33E45TM ONI IEK

Преобразователь частоты 45кВт 380В 3 фазы 91А IP20 от бренда ONI (IEK) с артикулом a650-33e45tm предназначен для точного регулирования скорости трёхфазных асинхронных двигателей в промышленных системах, особенно там, где важна экономичность и стабильность работы - например, в насосных станциях и вентиляционных контурах.

Назначение и область применения

Преобразователь частоты 45кВт 380В 3 фазы 91А IP20 используется для управления двигателями, которые работают с переменной нагрузкой. Он позволяет плавно изменять скорость вращения, снижая потребление электроэнергии и износ оборудования. Особенно эффективен в системах с насосами, вентиляторами, компрессорами и конвейерами. Подходит для установки в промышленных помещениях с контролируемой средой - цехах, тепловых пунктах, на объектах ЖКХ и водоснабжения.

Технические характеристики

• Напряжение питания: 380 В, три фазы
• Выходная мощность: 45 кВт
• Номинальный выходной ток: 91 А
• Максимальное выходное напряжение: 400 В
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными механизмами
• Частота входной сети: 50/60 Гц - совместим с сетями России и стран СНГ
• Тип преобразования: Непосредственный - без промежуточного постоянного тока, повышает КПД
• Степень защиты: IP20 - защищён от контакта с пальцами и крупными предметами, но не от пыли и влаги
• Встроенное управление: Да - есть интерфейс для настройки и контроля
• MODBUS: Да - поддерживает коммуникацию с PLC и SCADA-системами

Совместимость и монтаж

Преобразователь частоты 45кВт 380В 3 фазы 91А IP20 рассчитан на подключение к трёхфазным асинхронным двигателям мощностью до 45 кВт. Для монтажа требуется свободное пространство вокруг корпуса для теплоотвода - минимум 100 мм с каждой стороны. Установка возможна только на вертикальную поверхность внутри шкафа или щита. Обязательно соблюдайте полярность подключения L1/L2/L3 и U/V/W. Клеммы для силовых проводов рассчитаны на сечение до 25 мм2. Подключите заземление через отдельный контакт - это требование безопасности.

Безопасность и стандарты

Преобразователь соответствует требованиям международных норм IEC 61800-5-1 и ГОСТ Р МЭК 61800-5-1. Защита IP20 исключает риск поражения током при случайном прикосновении к клеммам, но не обеспечивает защиту от пыли и влаги - поэтому запрещена установка в сырых, пыльных или открытых зонах. Автоматические функции защиты: перегрузка по току, перегрев, обрыв фазы, короткое замыкание на выходе.

Преимущества

• Встроенная система каскадного управления - позволяет одновременно контролировать несколько насосов (до 6 в одной группе) без внешних контроллеров
• Специализированные алгоритмы для насосов: автоматическое переключение, режим “два рабочих + один резерв”, плавный пуск, поддержание давления
• Высокий КПД благодаря технологии непосредственного преобразования
• Интерфейс MODBUS упрощает интеграцию в автоматизированные системы
• Работа на частоте до 600 Гц - подходит для высокоскоростных задач, таких как турбины или центрифуги

Ограничения применения

• Не предназначен для установки вне закрытых шкафов - степень защиты IP20 не допускает воздействия пыли, воды, масла
• Запрещено использовать с однофазными двигателями или синхронными машинами без согласования с производителем
• Не рекомендован для экстремальных температур: работает при +5…+45 C; при более низких или высоких значениях возможны отказы
• Не подходит для взрывоопасных зон - отсутствует сертификат Ex
• Требуется принудительное охлаждение при длительной работе на 90–100% нагрузки

Примеры использования

• Управление насосами в системе водоснабжения многоквартирного дома - поддержание постоянного давления
• Каскадное управление тремя вентиляторами в HVAC-системе промышленного цеха
• Регулировка оборотов конвейера на пищевом производстве
• Автоматизация циркуляционных насосов в системе отопления
• Привод высокоскоростной центрифуги с частотой до 500 Гц

Практические советы

• Выбирая преобразователь частоты 45кВт 380В 3 фазы 91А IP20, проверьте соответствие номинального тока двигателя (не выше 91 А) и тип подключения (звезда/треугольник)
• Для долгой службы используйте входной реактор и выходной dV/dt-фильтр - они продлевают срок жизни двигателя и снижают помехи
• Настройте параметры пуска и торможения - слишком быстрый набор оборотов вызывает скачки тока
• Если планируете работу группы насосов - активируйте функцию каскадного управления через меню HMI, чтобы избежать конфликтов
• Перед первым запуском выполните автокалибровку двигателя - это гарантирует точность управления
• Обеспечьте доступ к кнопкам и экрану устройства - не закрывайте лицевую панель полностью
