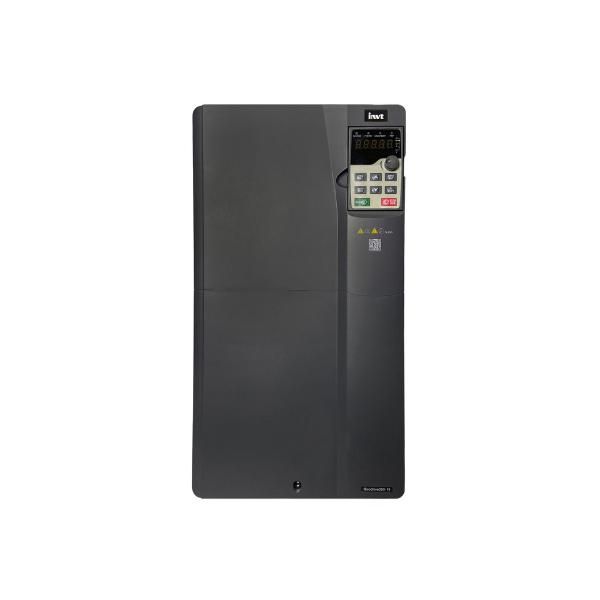

Преобразователь частоты GD350-19-045G-4-B Crane 45кВт 380В INVT 90001-02904

Преобразователь частоты 45 кВт 380В GD350-19-045G-4-B INVT предназначен для регулирования скорости трёхфазного асинхронного двигателя напряжением 380 В и мощностью до 45 кВт. Этот преобразователь частоты обеспечивает точное управление движением оборудования в промышленной автоматизации.

Назначение и область применения

Преобразователь частоты 45 кВт 380В GD350-19-045G-4-B INVT используется для управления электродвигателями в системах, где требуется изменение оборотов в широких пределах. Он применяется на конвейерах, насосах, вентиляторах, компрессорах, станках с ЧПУ и других устройствах, требующих энергоэффективного и плавного запуска/останова.

Технические характеристики

• Мощность: 45 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходная частота: до 400 Гц (регулируемая)
• Тип управления: V/F и векторный контроль
• Степень защиты корпуса: IP20 (для установки внутри шкафа)
• Рабочая температура: от –10 °C до +50 °C
• Габариты: соответствуют стандартным размерам для преобразователей этой мощности

Совместимость и монтаж

Преобразователь частоты 45 кВт 380В GD350-19-045G-4-B INVT совместим с большинством трёхфазных асинхронных двигателей мощностью до 45 кВт. Для монтажа требуется установка в закрытом электрощите с хорошей вентиляцией. Подключение выполняется через клеммы L1/L2/L3 (вход) и U/V/W (выход). Обязательно соблюдайте полярность и используйте кабели сечением, соответствующим току нагрузки (минимум 25 мм² для медного провода). Кабель заземления должен быть подключён к клемме PE.

Безопасность и стандарты

Преобразователь частоты 45 кВт 380В GD350-19-045G-4-B INVT соответствует требованиям международных норм EMC и безопасности IEC 61800-5-1. Устройство защищено от перегрузки, перегрева, короткого замыкания и потери фазы. Наличие внутреннего тормозного модуля позволяет эффективно тормозить двигатель без внешних элементов.

Преимущества

• Высокая точность управления моментом и скоростью благодаря векторному режиму
• Энергосбережение за счёт снижения потребления при низкой нагрузке
• Интегрированный тормозной модуль уменьшает необходимость во внешнем тормозном резисторе
• Простой интерфейс программирования через кнопки на лицевой панели
• Устойчивость к колебаниям сети — работает при ±15 % отклонении напряжения

Ограничения применения

• Не предназначен для работы вне закрытых щитов — степень защиты IP20 исключает использование на открытом воздухе или в сыром помещении
• Не рекомендован для управления однофазными двигателями или синхронными машинами без доработки
• Требует принудительной вентиляции при длительной работе на максимальной нагрузке выше 40 °C окружающей среды
• Не имеет встроенного сетевого фильтра — при чувствительных системах может потребоваться внешний фильтр EMI

Примеры использования

• Привод конвейерной линии в пищевой промышленности — плавный запуск и остановка предотвращают повреждение продукта
• Циркуляционный насос в системе отопления — экономия электроэнергии при изменении тепловой нагрузки
• Вентилятор в системе вентиляции цеха — автоматическое регулирование скорости по уровню CO₂
• Шнековый питатель на химическом заводе — точная дозировка материала за счёт стабильной частоты вращения

Практические советы

• Перед первым запуском проверьте правильность подключения фаз — неверная последовательность может вызвать вращение двигателя в обратную сторону
• Настройте параметры ускорения и замедления — слишком быстрый разгон увеличивает ударные нагрузки на механику
• Если двигатель греется при работе на низких оборотах — установите внешнюю вентиляцию или выберите двигатель с принудительным охлаждением
• Для сложных задач используйте ПО INVT DriveExplorer для удалённой настройки и диагностики
• Записывайте все установленные параметры — они сохранятся при отключении питания, но потеряются при сбое контроллера
