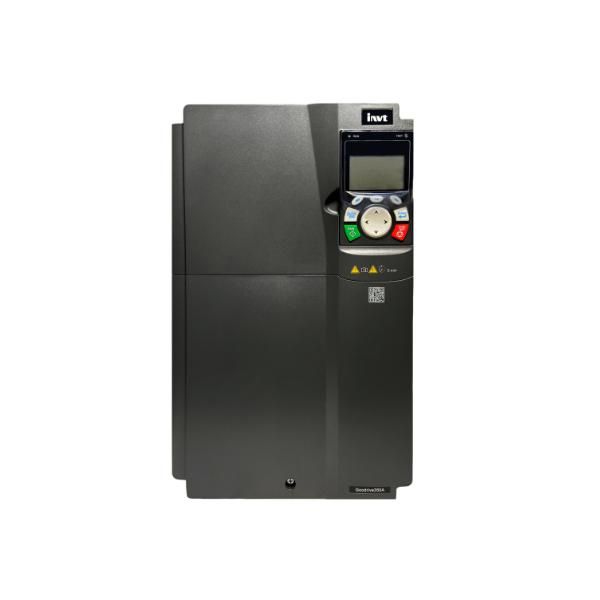

Преобразователь частоты GD350A-037G/045P-4 37/45кВт 380В INVT 90001-03295

Преобразователь частоты GD350A-037G/045P-4 37/45 кВт 380 В от INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей мощностью до 45 кВт в сетях 380 В. Этот преобразователь частоты обеспечивает точный контроль над движением оборудования, снижает энергопотребление и продлевает срок службы механизмов.

Назначение и область применения

Преобразователь частоты GD350A-037G/045P-4 37/45 кВт 380 В используется для управления электродвигателями в системах, где требуется изменение скорости вращения. Подходит для насосов, вентиляторов, компрессоров, конвейеров, станков с ЧПУ и других устройств с переменной нагрузкой. Применяется в промышленности, ЖКХ, пищевой и химической отраслях.

Технические характеристики

• Мощность двигателя: 37 кВт (G - грузовой режим) / 45 кВт (P - насосно-компрессорный режим)
• Напряжение питания: 380 В +-15%, трёхфазное
• Выходная частота: 0–400 Гц
• Регулирование: V/f, векторное без датчика
• Степень защиты корпуса: IP20 (для установки внутри шкафа)
• Перегрузочная способность: 120% на 60 секунд
• Управление: кнопки на панели, внешние сигналы через клеммы

Совместимость и монтаж

GD350A-037G/045P-4 37/45 кВт 380 В совместим с большинством трёхфазных асинхронных двигателей до 45 кВт. Для монтажа требуется установка в закрытом щите с принудительной вентиляцией из-за отсутствия защиты выше IP20. Кабель питания и выходного сигнала должен быть экранированным, с заземлением экрана на входе и выходе. Обязательно соблюдать расстояния между силовыми и управляющими проводами - минимум 30 см. Подключение выполняется согласно схеме на внутренней крышке устройства.

Безопасность и стандарты

Преобразователь частоты GD350A-037G/045P-4 37/45 кВт 380 В соответствует требованиям EN 61800-5-1 и IEC 61800-3. Встроенная защита от перегрузки, перенапряжения, недонапряжения, перегрева и замыкания фаз. Автоматическое отключение при аварийных ситуациях повышает безопасность обслуживания.

Преимущества

• Широкий диапазон регулирования частоты позволяет точно адаптировать скорость под технологические нужды
• Энергоэффективность снижает затраты на электроэнергию на 20–50% по сравнению с механическим управлением
• Гибкая настройка параметров через меню на панели без необходимости программирования
• Поддержка торможения за счёт рекуперации энергии (при наличии внешнего тормозного резистора)
• Интегрированный PID-регулятор для автоматического поддержания давления, уровня или температуры

Ограничения применения

• Не предназначен для работы вне помещений - требует установки в защищённом шкафе
• Не поддерживает работу с однофазными двигателями
• При использовании в условиях высокой запылённости или влаги необходимо дополнительно герметизировать шкаф
• Максимальная продолжительность работы на 120% перегрузке - 60 секунд; длительная перегрузка вызывает отказ
• Не имеет встроенной функции рекуперации - для её реализации требуется внешний тормозной модуль

Примеры использования

• Вентиляционная система: преобразователь частоты GD350A-037G/045P-4 37/45 кВт 380 В регулирует обороты вентилятора в зависимости от качества воздуха
• Насосная станция: поддерживает постоянное давление в трубопроводе, снижая гидроудары
• Ленточный конвейер: плавный пуск и остановка предотвращают проскальзывание и износ ремней
• Центробежный компрессор: оптимизация мощности по реальной потребности вместо постоянной работы на максимум

Практические советы

• Выбирайте модель G (грузовая) для тяжёлых циклических нагрузок, P (насосно-компрессорная) - для равномерных процессов
• Обязательно проверьте соответствие посадочных размеров и глубины шкафа перед установкой - GD350A-037G/045P-4 37/45 кВт 380 В занимает значительное место
• Настройте параметры пуска и торможения под тип механизма - слишком быстрый разгон может повредить передачи
• Закладывайте резервную мощность: если двигатель 40 кВт, лучше выбрать 45 кВт - это увеличит срок службы преобразователя
• При первом запуске используйте режим “Автопараметризация” - он автоматически определит параметры двигателя
