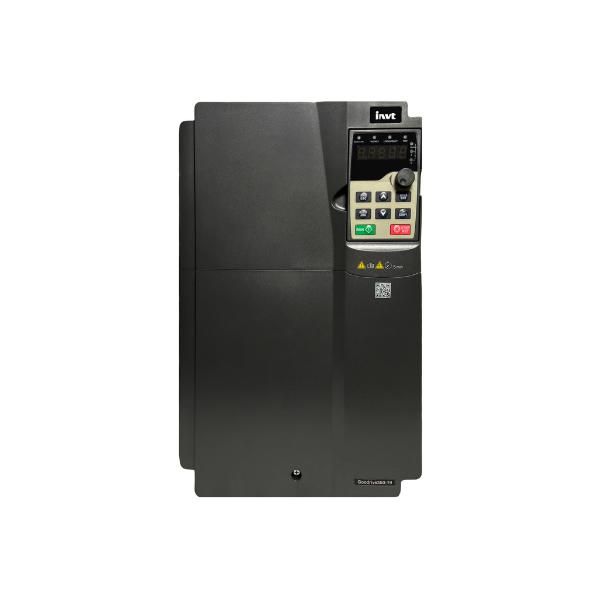

Преобразователь частоты GD350-19-037G-4-B Crane 37кВт 380В INVT 90001-02903

Преобразователь частоты 37 кВт 380В GD350-19-037G-4-B INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Модель из серии GD350 обеспечивает стабильную работу при высоких нагрузках и подходит для оборудования с мощностью до 37 кВт.

Назначение и область применения

Преобразователь частоты 37 кВт 380В GD350-19-037G-4-B INVT управляет скоростью вращения двигателя за счёт изменения частоты напряжения питания. Это позволяет точно контролировать производственные процессы, снижать энергопотребление и продлевать срок службы механизмов. Применяется на конвейерах, насосах, вентиляторах, компрессорах, станках с ЧПУ и других устройствах, где требуется плавный запуск и изменение оборотов.

Технические характеристики

• Мощность: 37 кВт
• Напряжение питания: 380 В (трёхфазное)
• Выходной ток: соответствует классу 37 кВт (значение уточняйте в паспорте устройства)
• Инверторная схема: V/F и векторное управление
• Защита корпуса: IP20 (внутренняя установка, без защиты от брызг и пыли)
• Работает с асинхронными двигателями 380 В, 50 Гц

Совместимость и монтаж

Преобразователь частоты 37 кВт 380В GD350-19-037G-4-B INVT совместим с большинством трёхфазных асинхронных двигателей мощностью до 37 кВт. Для монтажа требуются:

• Подключение к сети 380 В через автоматический выключатель и контактор (обязательно!);
• Заземление корпуса по нормам ПУЭ;
• Кабели сечением, соответствующим выходному току преобразователя (обычно 70–95 мм2);
• Установка в закрытом щите с принудительной вентиляцией - устройство не имеет защиты выше IP20.

Не допускается монтаж в условиях повышенной влажности, перегрева или наличия проводящей пыли. Подключайте двигатель только после проверки фазировки.

Безопасность и стандарты

Преобразователь частоты 37 кВт 380В GD350-19-037G-4-B INVT соответствует требованиям международных стандартов EMC и CE. Обладает встроенными функциями защиты: от перегрузки, перепадов напряжения, перегрева, короткого замыкания и потери фазы. Устройство не предназначено для работы в взрывоопасных зонах.

Преимущества

• Стабильная работа даже при колебаниях входного напряжения +-15%
• Гибкая настройка параметров через кнопочную панель или внешний интерфейс
• Низкий уровень шума при работе благодаря оптимизированной модуляции
• Энергоэффективность: снижение потребления на 20–40% по сравнению с механическими способами регулирования
• Простой доступ к диагностике и настройкам через встроенный дисплей

Ограничения применения

• Не работает с однофазными двигателями
• Не подходит для установки вне помещений или в сырых средах (IP20 - только внутреннее размещение)
• Требует обязательного охлаждения - не монтировать в плотном скоплении аппаратуры
• Не рекомендован для частых пусков/остановок более 10 раз в час без предварительной проверки теплового режима
• Не используется в цепях с постоянным током или синхронными двигателями без специальной настройки

Примеры использования

• Вентиляционные системы - плавное увеличение оборотов в зависимости от температуры
• Насосные станции - регулирование давления в трубопроводе
• Ленточные конвейеры - точная скорость перемещения материалов
• Фрезерные и токарные станки - изменение частоты вращения шпинделя
• Компрессоры - поддержание заданного давления без перегрузки двигателя

Практические советы

• Перед первым запуском выполните автопараметризацию - преобразователь частоты 37 кВт 380В GD350-19-037G-4-B INVT умеет автоматически определять параметры двигателя
• Используйте входные реакторы, если питание от слабой сети или есть помехи от другого оборудования
• Проверьте посадочные размеры перед установкой - габариты устройства рассчитаны на типовой щит 300×400 мм
• Не отключайте питание во время работы - используйте команду STOP через панель управления
• Обновляйте прошивку при появлении новых версий от INVT - это повышает надёжность и расширяет возможности
