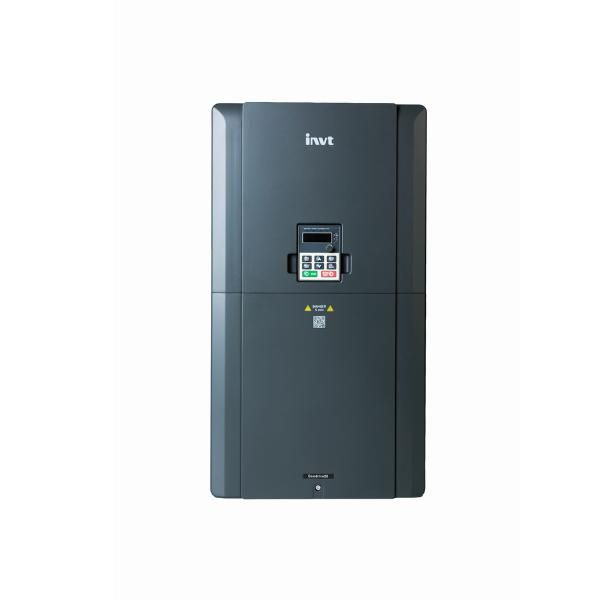

Преобразователь частоты GD20-045G-4 45 кВт 380 В INVT 90001-01321

Преобразователь частоты 45 кВт 380В GD20-045G-4 INVT предназначен для регулирования скорости трёхфазных асинхронных двигателей в промышленных системах. Этот преобразователь обеспечивает точное управление мощностью, снижает энергопотребление и продлевает срок службы оборудования.

Назначение и область применения

Преобразователь частоты 45 кВт 380В GD20-045G-4 INVT используется для управления двигателями на объектах, где требуется изменение оборотов в процессе работы: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ. Подходит для постоянного режима нагрузки и задач с переменным моментом. Применяется в пищевой, химической, металлургической и логистической отраслях.

Технические характеристики

• Мощность: 45 кВт
• Напряжение питания: 380 В +-15%, трёхфазное
• Выходная частота: до 400 Гц
• Тип управления: V/F и векторный контроль
• Степень защиты корпуса: IP20 (для установки внутри шкафа)
• Рабочая температура: от –10 C до +50 C
• Перегрузочная способность: 120% тока за 60 секунд, 150% тока за 1 минуту

Совместимость и монтаж

Преобразователь частоты 45 кВт 380В GD20-045G-4 INVT совместим с большинством трёхфазных асинхронных двигателей мощностью до 45 кВт. Для монтажа требуется установка в закрытом электрощите с принудительной вентиляцией из-за отсутствия защиты выше IP20. Клеммы для подключения питания и двигателя расположены снизу и сверху устройства - доступ к ним возможен после демонтажа крышки. Обязательно соблюдайте полярность фаз L1/L2/L3 и N/PE. Максимальная длина кабеля между преобразователем и двигателем - 100 метров (при использовании экранированного кабеля).

Безопасность и стандарты

Преобразователь частоты 45 кВт 380В GD20-045G-4 INVT соответствует требованиям EN 61800-5-1 и EN 61800-3. Встроенная защита от перегрузки, перенапряжения, недонапряжения, перегрева и замыкания на землю. Устройство имеет сертификат CE и рекомендовано для использования в соответствии с нормами IEC 60204-1.

Преимущества

• Энергоэффективность: снижение потребления электроэнергии на 20–50% при частичной нагрузке
• Гладкий пуск: исключает гидроудары и механические удары в приводах
• Простой интерфейс: кнопки и LED-индикатор на лицевой панели позволяют настраивать параметры без ПК
• Автоматическая адаптация: система самонастраивается под тип двигателя при запуске

Ограничения применения

• Не предназначена для работы во взрывоопасных средах - отсутствует взрывозащита
• Запрещено использование вне закрытых щитов - степень защиты IP20 не защищает от пыли и брызг воды
• Не поддерживает работу с однофазными двигателями
• Требуется минимум 10 см свободного пространства вокруг корпуса для теплоотвода

Примеры использования

• Вентиляционная система цеха: преобразователь частоты 45 кВт 380В GD20-045G-4 INVT регулирует скорость вентилятора в зависимости от температуры
• Линия розлива напитков: позволяет плавно ускорять и замедлять конвейер без рывков
• Циркуляционный насос системы отопления: экономит энергию, работая на нужной мощности вместо постоянной максимальной

Практические советы

• Выбирайте кабель сечением не менее 16 мм2 для фаз и 10 мм2 для PE - это гарантирует надёжную передачу тока и безопасность
• Используйте входной реактор (опционально) при наличии высоких помех в сети - особенно в старых зданиях
• Настройте параметры P0-01 и P0-02 под реальный двигатель: указывайте номинальный ток и число пар полюсов
• Проверьте посадочные размеры перед установкой - устройство требует места в шкафу шириной не менее 400 мм
• После первого запуска выполните автопараметризацию - она определяет внутренние параметры двигателя автоматически
