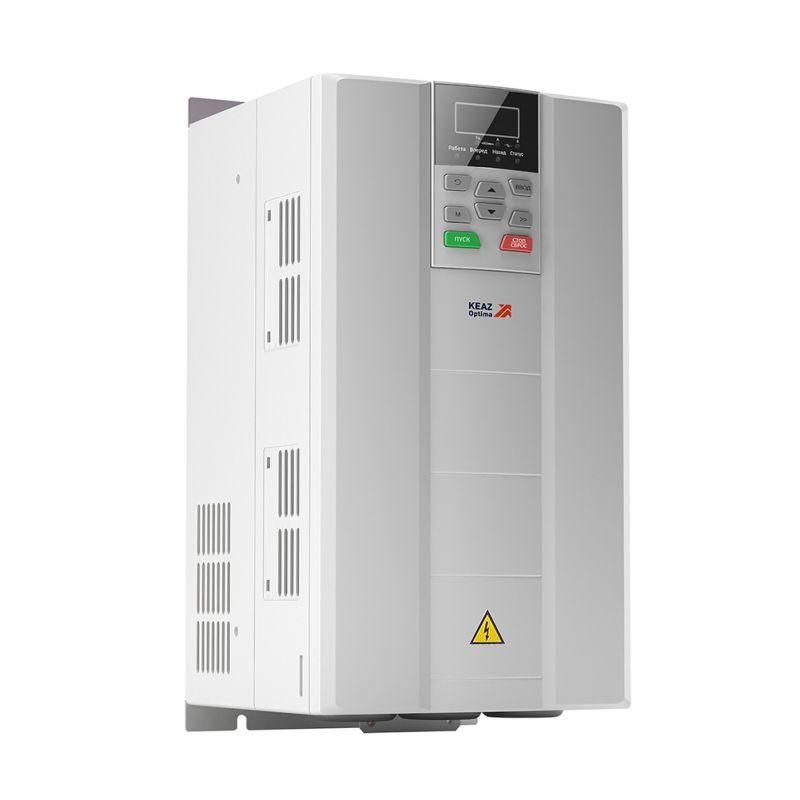

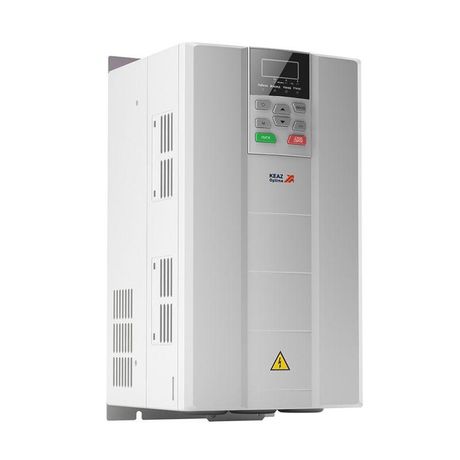

Преобразователь частоты OptiCore A300-45K-Н37К-380-0-Т |342673| КЭАЗ

Преобразователь частоты A300-45K-Н37К-380-0-Т от КЭАЗ предназначен для точного регулирования скорости асинхронных и синхронных двигателей с постоянными магнитами. Модель рассчитана на работу в промышленных условиях с сетью 380 В и мощностью 45 кВт, обеспечивая надёжное управление насосами, вентиляторами, конвейерами и другим оборудованием.

Назначение и область применения

Преобразователь частоты A300-45K-Н37К-380-0-Т используется для управления электродвигателями в системах, где требуется изменение скорости вращения. Подходит для автоматизации технологических процессов: насосных станций, вентиляционных установок, конвейерных линий, компрессоров, шлифовальных и токарных станков. Может работать как в разомкнутых, так и в замкнутых контурах управления по скорости.

Технические характеристики

• Сетевое напряжение: 380 В (трёхфазное)
• Выходная мощность: 45 кВт
• Номинальный выходной ток: 91 А
• Максимальная выходная частота: 600 Гц - позволяет управлять высокоскоростными механизмами
• Частота сети: 50/60 Гц - совместим с большинством промышленных сетей
• Тип преобразования: U-преобразователь напряжения - формирует переменное напряжение с регулируемой частотой
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, не герметичен
• Интерфейс связи: RS-485 - возможность подключения к системам автоматизации и контроллерам
• Способ задания параметров: ручной - через кнопки на лицевой панели
• Подключение к ПК: да - для настройки и диагностики через программное обеспечение

Совместимость и монтаж

Преобразователь частоты A300-45K-Н37К-380-0-Т совместим с трёхфазными асинхронными и синхронными двигателями до 45 кВт. Для монтажа необходима установка в закрытом щите с хорошей вентиляцией из-за отсутствия защиты выше IP20. Подключаются силовые кабели к клеммам L1/L2/L3 (ввод) и U/V/W (вывод). Управление осуществляется через дискретные входы, аналоговые сигналы (0–10 В / 4–20 мА) или через RS-485. Для работы с ПК требуются драйверы и ПО от КЭАЗ.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности для промышленного оборудования. Стандарты IEC 61800-5-1 и EN 61800-3 соблюдены. Защита от перегрузки, перегрева, короткого замыкания и потери фазы реализована внутренними алгоритмами. Наличие интерфейса RS-485 позволяет организовать удалённый контроль и аварийную сигнализацию.

Преимущества

• Широкий диапазон частот (до 600 Гц) - поддерживает высокоскоростные режимы работы
• Универсальная совместимость с различными типами двигателей - снижает затраты на запасные части
• Простая ручная настройка + возможность подключения к ПК - гибкий подход к конфигурации
• Интеграция в системы автоматизации через RS-485 - удобство для инженеров по АСУ ТП
• Произведён КЭАЗ - известный российский производитель с проверенной надёжностью

Ограничения применения

• Степень защиты IP20 - нельзя использовать в сырых, пыльных или открытых помещениях без дополнительного корпуса
• Не подходит для однофазных сетей - требует трёхфазного питания 380 В
• Ручное задание параметров - менее удобно, чем сенсорный экран или HMI; для сложных задач рекомендовано использование ПК
• Мощность 45 кВт - не подходит для маломощных устройств ниже 0,75 кВт (минимальная нагрузка указана в документации)

Примеры использования

• Вентиляционная система цеха - регулировка оборотов в зависимости от температуры
• Конвейер на пищевом производстве - плавный пуск и остановка для предотвращения повреждений продукта
• Циркулярная пилы и токарные станки - точная скорость резания по материалу
• Насосная станция водоснабжения - энергосбережение при неполной нагрузке

Практические советы

• Перед монтажом проверьте соответствие номинального тока двигателя (не более 91 А) и напряжения (380 В +-10%)
• Обеспечьте принудительную вентиляцию вокруг устройства - даже при IP20 перегрев сокращает срок службы
• Для длительной работы используйте внешний термореле или датчик температуры на радиаторе
• Настройку через ПК выполняйте после первоначальной базовой настройки на панели - проще выявить ошибки
• Закрепите кабели с помощью зажимов - вибрация на производстве может вызвать ослабление контактов
• При использовании в системах с частыми пусками убедитесь, что двигатель рассчитан на частые включения - не все модели допускают это
