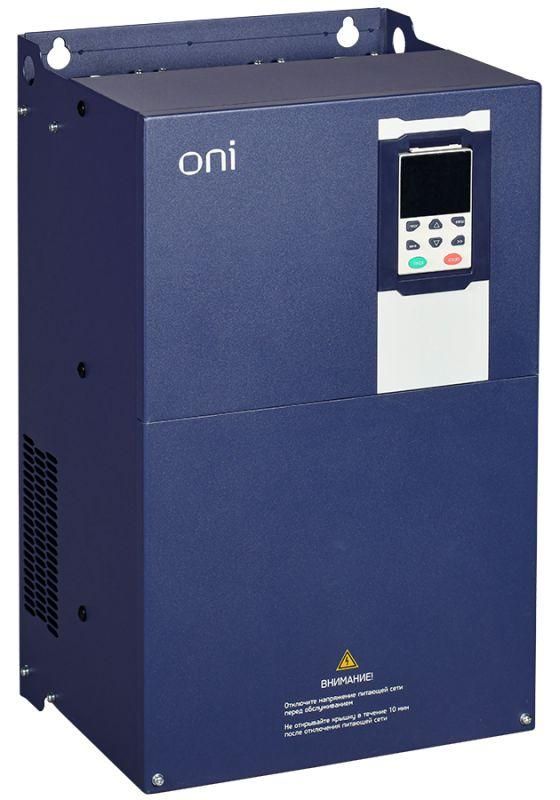

Преобразователь частоты K750 380В 3 фазы, мощность 37-45кВт 75-91А, IP20 ONI - K750-33-3745M IEK

Преобразователь частоты ONI (IEK) k750-33-3745m предназначен для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 37 кВт при питании от сети 380 В. Устройство обеспечивает стабильную работу в жестких промышленных условиях благодаря защите IP20 и векторному управлению с обратной связью.

Назначение и область применения

Преобразователь частоты ONI (IEK) k750-33-3745m используется для управления скоростью вращения электродвигателей в системах, где требуется плавный запуск, точная настройка оборотов или энергосбережение. Подходит для работы с насосами, вентиляторами, конвейерами, лифтами, компрессорами и другим оборудованием, требующим изменения нагрузки в процессе работы.

Области применения: промышленные цеха, объекты ЖКХ, строительные площадки, системы подъёма и спуска грузов, автоматизированные линии производства.

Технические характеристики

• Сетевое напряжение: 380 В переменного тока, три фазы
• Номинальная мощность: 37 кВт
• Номинальный ток: 91 А
• Максимальное выходное напряжение: 483 В
• Максимальная выходная частота: 600 Гц
• Частота входной сети: 50 / 60 Гц
• Тип преобразования: непосредственный (AC–AC)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Количество интерфейсов RS-485: 1 - для связи с контроллерами и SCADA-системами
• Управление: ручное через переднюю панель, дистанционное, через протоколы Modbus
• Дисплей: LCD с интуитивным меню для настройки и диагностики
• Гарантия: 24 месяца

Совместимость и монтаж

Преобразователь частоты ONI (IEK) k750-33-3745m совместим с большинством трёхфазных асинхронных двигателей мощностью до 37 кВт. Для подключения необходимо соблюдать полярность фаз L1/L2/L3 и N (если есть), а также правильно подключить заземление.

Монтаж выполняется на вертикальной поверхности в закрытом щите с достаточным воздушным охлаждением. Не допускается установка в местах с высокой влажностью, прямым попаданием воды или избыточной пылью - степень защиты IP20 не предусматривает защиту от этих факторов.

Подключение внешних устройств (датчиков, кнопок, PLC) осуществляется через клеммы на передней панели и порт RS-485. Кабели управления следует прокладывать отдельно от силовых, чтобы исключить помехи.

Безопасность и стандарты

Преобразователь соответствует требованиям безопасности для промышленного оборудования. Применяет внутренние защиты: перегрузка по току, перегрев, перенапряжение, недостаточное напряжение, обрыв фазы. Наличие интерфейса RS-485 позволяет интегрировать устройство в системы контроля и аварийной сигнализации.

Преимущества

• Векторное управление с обратной связью - повышает точность контроля момента и скорости даже при малых оборотах
• Широкий диапазон частот (до 600 Гц) - поддерживает высокоскоростные режимы работы
• LCD-панель с понятным меню - упрощает настройку без компьютера
• Поддержка Modbus RTU - легко интегрируется в существующие автоматизированные системы
• Гарантия 2 года - подтверждает надёжность сборки и комплектующих

Ограничения применения

• Не предназначен для открытых площадок - IP20 не защищает от пыли и влаги
• Не рекомендован для питания однофазных двигателей или двигателей постоянного тока
• Максимальная мощность - 37 кВт; использование с двигателями выше этого значения вызывает перегрузку и отказ
• Требуется принудительное охлаждение при длительной работе на пределе тока - не устанавливать в плотном корпусе без вентиляции
• Не поддерживает Ethernet или PROFINET - для сложных сетевых решений потребуются дополнительные шлюзы

Примеры использования

• Вентиляция в производственных помещениях - плавное изменение скорости в зависимости от температуры
• Лифтовые механизмы - точный контроль скорости подъёма и опускания груза
• Насосные станции водоснабжения - снижение расхода электроэнергии при низком спросе
• Конвейерные линии - синхронизация скорости с другими участками производства
• Компрессоры - автоматическое поддержание давления без частых включений

Практические советы

• Перед первым запуском проверьте соответствие номинального тока двигателя (не более 91 А) и напряжения (380 В +-10%)
• Настройте параметры ускорения и замедления - слишком быстрый разгон может вызвать скачки тока
• Используйте входной реактор, если сеть имеет высокую гармоническую составляющую - продлит срок службы преобразователя
• При подключении RS-485 используйте экранированный кабель и заземлите экран с одной стороны
• Регулярно очищайте радиаторы от пыли - даже при IP20 скопление пыли внутри щита снижает эффективность охлаждения
• Запишите все настроенные параметры - они сохранятся при отключении питания, но потеряются при сбое прошивки
