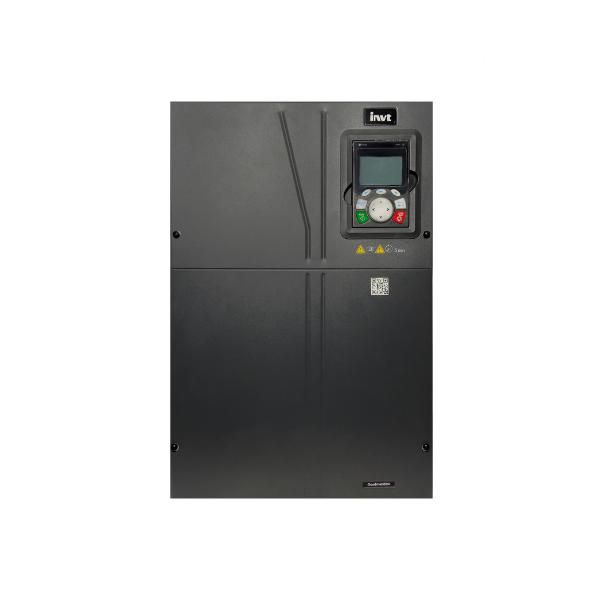

Преобразователь частоты GD350A-200G/220P-4 200/220кВт 380В INVT 90001-03294

Преобразователь частоты GD350A-200G/220P-4 200/220 кВт 380 В от INVT предназначен для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 220 кВт. Этот преобразователь частоты применяется в промышленной автоматизации там, где требуется стабильная работа оборудования при изменяющихся нагрузках.

Назначение и область применения

Преобразователь частоты GD350A-200G/220P-4 200/220 кВт 380 В управляет скоростью вращения двигателя путём изменения частоты и напряжения питания. Он заменяет механические способы регулирования - такие как дроссели, муфты или ременные передачи - обеспечивая более точный контроль и снижение энергопотребления.

Подходит для установки на насосах, вентиляторах, компрессорах, конвейерах, экструдерах, центрифугах и других устройствах с переменной нагрузкой. Особенно эффективен в системах, где важно экономить электроэнергию или избежать гидравлических ударов при запуске.

Технические характеристики

• Мощность: 200 кВт (для G-типа - насосы и вентиляторы) / 220 кВт (для P-типа - общепромышленные механизмы)
• Напряжение питания: 380 В +-15%, трёхфазное, 50/60 Гц
• Выходная частота: 0–400 Гц
• Управление: V/F и DTC (векторное без датчика)
• Перегрузочная способность: 120% тока в течение 60 секунд
• Степень защиты корпуса: IP20 (внутренняя установка)
• Работает при температуре: –10…+50 C
• Габариты: соответствуют стандартным рамкам для устройств этой мощности

Совместимость и монтаж

GD350A-200G/220P-4 200/220 кВт 380 В совместим с большинством трёхфазных асинхронных двигателей до 220 кВт. Для подключения требуются силовые кабели сечением не менее 70 мм2 (медные) - уточните по таблице допустимых токов для вашей длины линии.

Монтаж выполняется в закрытом щите с принудительной вентиляцией. Обязательно соблюдайте минимальные зазоры вокруг аппарата - минимум 100 мм сбоку и сверху для теплоотвода. Подключение входных фаз, выходных фаз и заземления выполнено через болтовые клеммы - затяжка должна проводиться моментом 5–6 Нм.

Не рекомендуется использовать с однофазными двигателями, синхронными машинами или двигателями с внешними энкодерами - этот преобразователь частоты не поддерживает замкнутый контур управления.

Безопасность и стандарты

Преобразователь частоты GD350A-200G/220P-4 200/220 кВт 380 В соответствует требованиям IEC 61800-5-1 и EN 61800-3. Встроенная защита от перегрузки, перенапряжения, недонапряжения, перегрева и короткого замыкания на выходе. Устройство имеет сертификат CE.

Преимущества

• Экономия энергии до 30–50% за счёт адаптивного режима работы под нагрузку
• Плавный пуск без скачков тока - продлевает срок службы двигателя и механизмов
• Интегрированный PID-регулятор для автономного управления давлением, уровнем или потоком
• Простой интерфейс: кнопки и ЖК-дисплей позволяют настраивать параметры без ПК
• Устойчив к колебаниям сети благодаря широкому диапазону входного напряжения

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивных сред - корпус IP20 не защищён от попадания воды и крупной пыли
• Запрещено применять с длинными кабелями (>100 м) без выходного LC-фильтра - возможна перенапряжение на обмотках двигателя
• Не поддерживает работу с постоянным током, биполярными двигателями или шаговыми моторами
• Требуется обязательное заземление; при отсутствии - риск повреждения платы управления

Примеры использования

• Водоснабжение: регулирование давления в трубопроводе с помощью датчика давления + PID-регулятора
• Производство пластиков: управление скоростью шнекового экструдера для стабилизации расхода материала
• Логистика: плавный запуск и остановка конвейерной линии с несколькими двигателями
• Цеховая вентиляция: автоматическое снижение оборотов в ночное время при низком потреблении воздуха

Практические советы

• Выбирая преобразователь частоты GD350A-200G/220P-4 200/220 кВт 380 В, проверьте, что номинальный ток двигателя не превышает 380 А - иначе нужен следующий класс мощности
• Настройте параметр “время разгона” не меньше 10 секунд для тяжёлых механизмов - это снизит нагрузку на редукторы и муфты
• Если двигатель работает в условиях высоких температур (например, рядом с печью), используйте внешний радиатор или увеличьте воздушный зазор
• Для удалённого управления подключите модуль RS485 - можно интегрировать в SCADA-систему
• Обновляйте прошивку через USB-порт - INVT периодически выпускает оптимизации для стабильности работы
